Duarib MULTI 4X Notice De Montage Et D'utilisation page 56

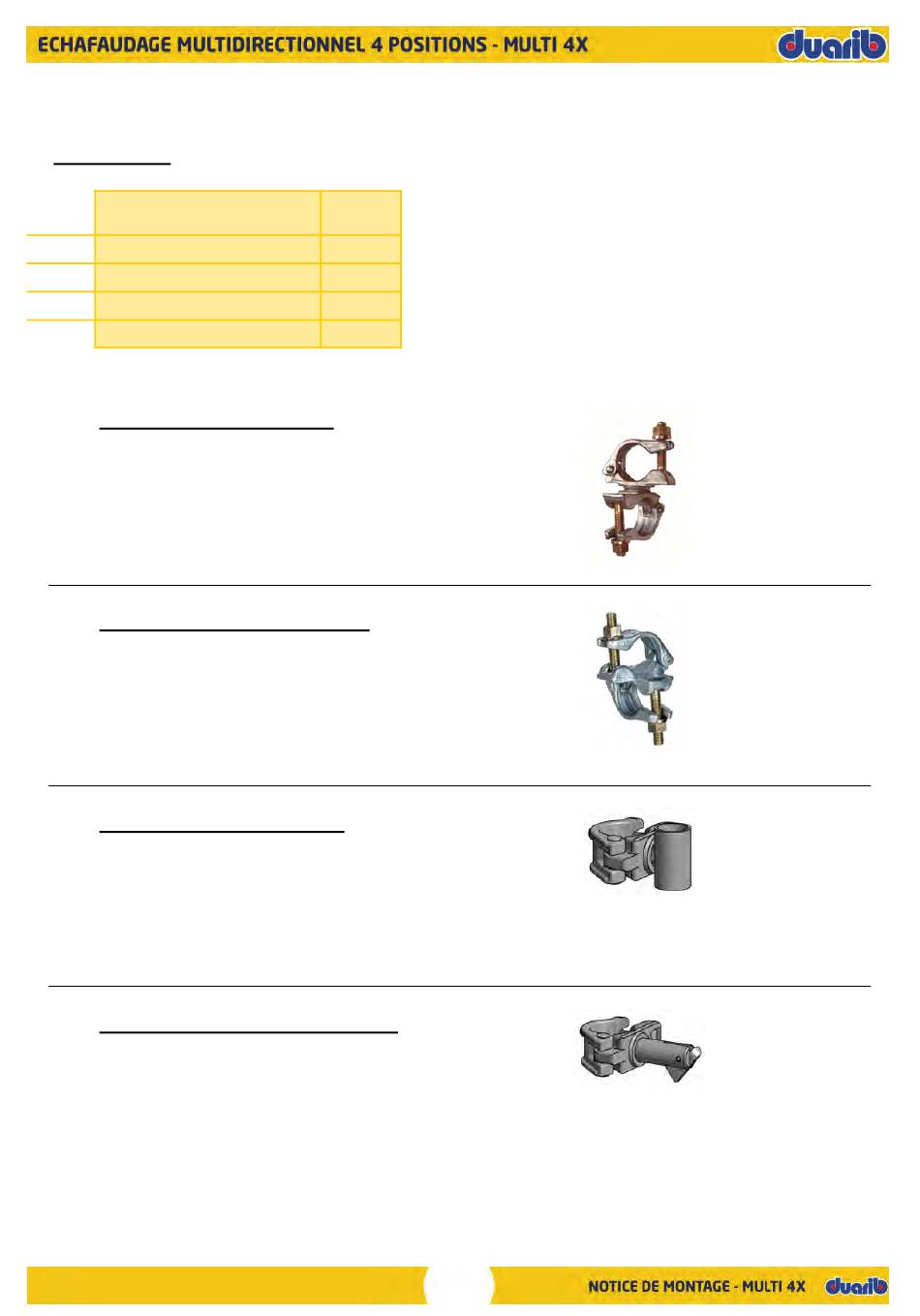

LES COLLIERS ET ACCESSOIRES
L :
ES COLLIERS
Code
Désignation
50888 Collier articulé en acier forgé
Collier orthogonal en acier forgé
50890
Collier pour diagonale
50174
50172 Collier à douille
C
OLLIER ARTICULÉ RÉF
Classe A selon EN74.
Effort de glissement: 600 daN
Collier permettant de raccorder 2 tubes
Ø48,3mm avec un angle variable.
C
OLLIER ORTHOGONAL RÉF
Classe B selon EN74.
Effort de glissement: 900 daN
Avec un collier de blocage : 1350 daN
(1 collier principal + 1 collier mort)
Collier permettant de raccorder 2 tubes
Ø48,3mm avec un angle de 90°.
C
OLLIER À DOUILLE RÉF
Classe A selon EN74.
Effort de glissement: 600 daN
Collier pouvant recevoir des éléments
de lisses ou longerons type F3000.
C
OLLIER POUR DIAGONALE RÉF
Classe A selon EN74.
Effort de glissement: 600 daN
Ce collier est utilisé essentiellement pour
contreventer des travées version lisses
avec des diagonales.
Couple de serrage minimum des colliers : 50N.m selon EN74.
D040376D
Poids
(kg)
1,02
1,02
0,9
0,7
: 50888
: 50890
: 50172
: 50174
56
