Versions AL205, AL255 et AL300
La partie supérieure de la protection collective des versions lisses ou garde-corps doit être positionnée au même
niveau c'est-à-dire à 1m du plancher.

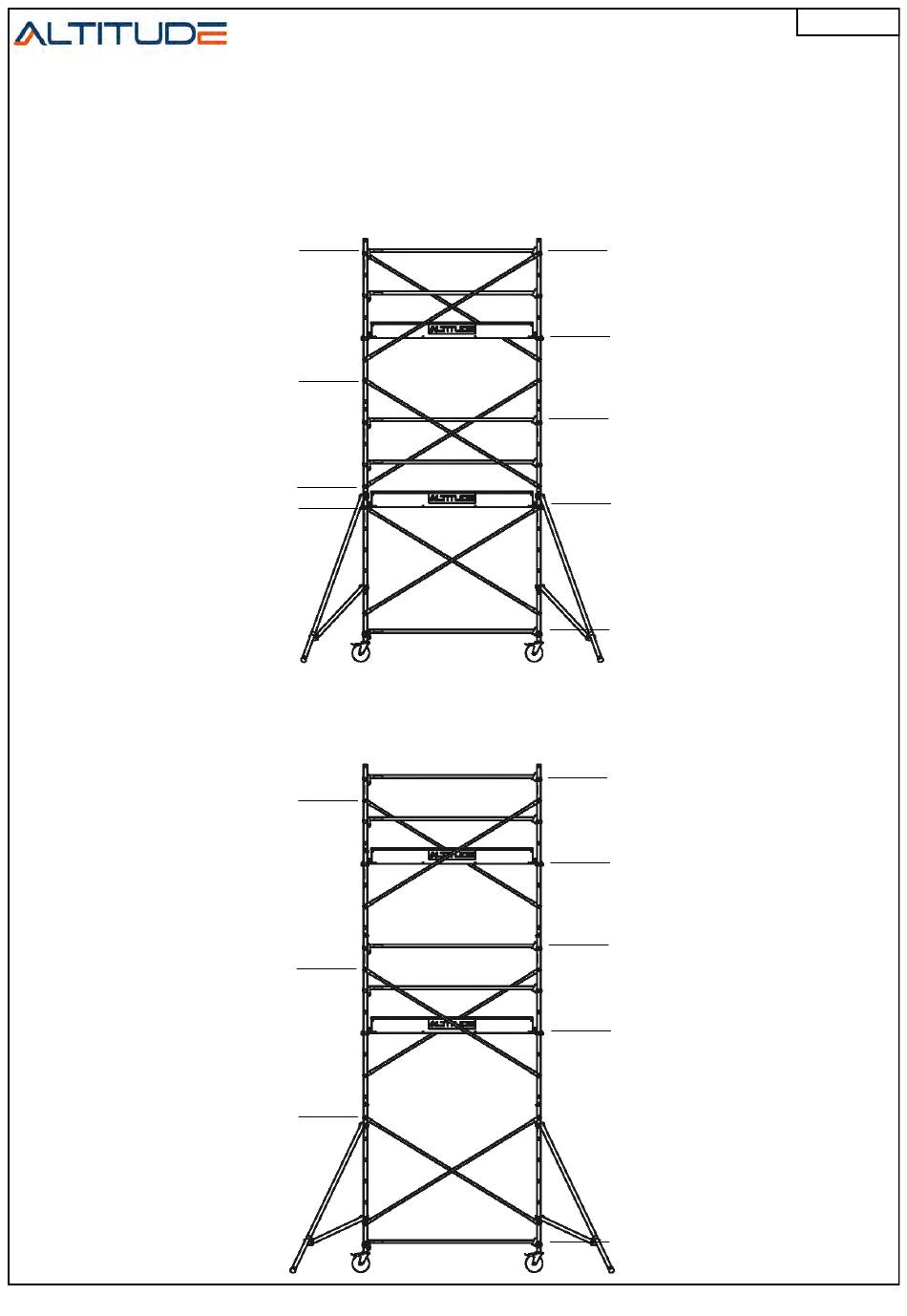

La représentation est similaire pour les versions AL205, AL255 et AL300.
Hauteur plancher 3,9m
Diagonale 19ème barreau
Diagonale 13ème barreau
Stabilisateur 8ème barreau
Diagonale 7ème barreau
Hauteur plancher 4,9m
Diagonale 22ème barreau
Diagonale 14ème barreau
Diagonale stabilisateur 7ème b.
Positionnement des pièces
25/40
Garde-corps 19ème barreau
Plancher 15ème barreau
Garde-corps 11ème barreau
Plancher 7ème barreau
Lisse 1er barreau
Garde-corps 23ème barreau
Plancher 19ème barreau
Garde-corps 15ème barreau
Plancher 11ème barreau
Lisse 1er barreau
D040435 B
