1
Orienter ou basculer vers
le haut tous les verrous
manuels.
Verrou
manuel
3
5
Mettre en place l'autre garde-
corps du niveau de plancher de la
même manière.

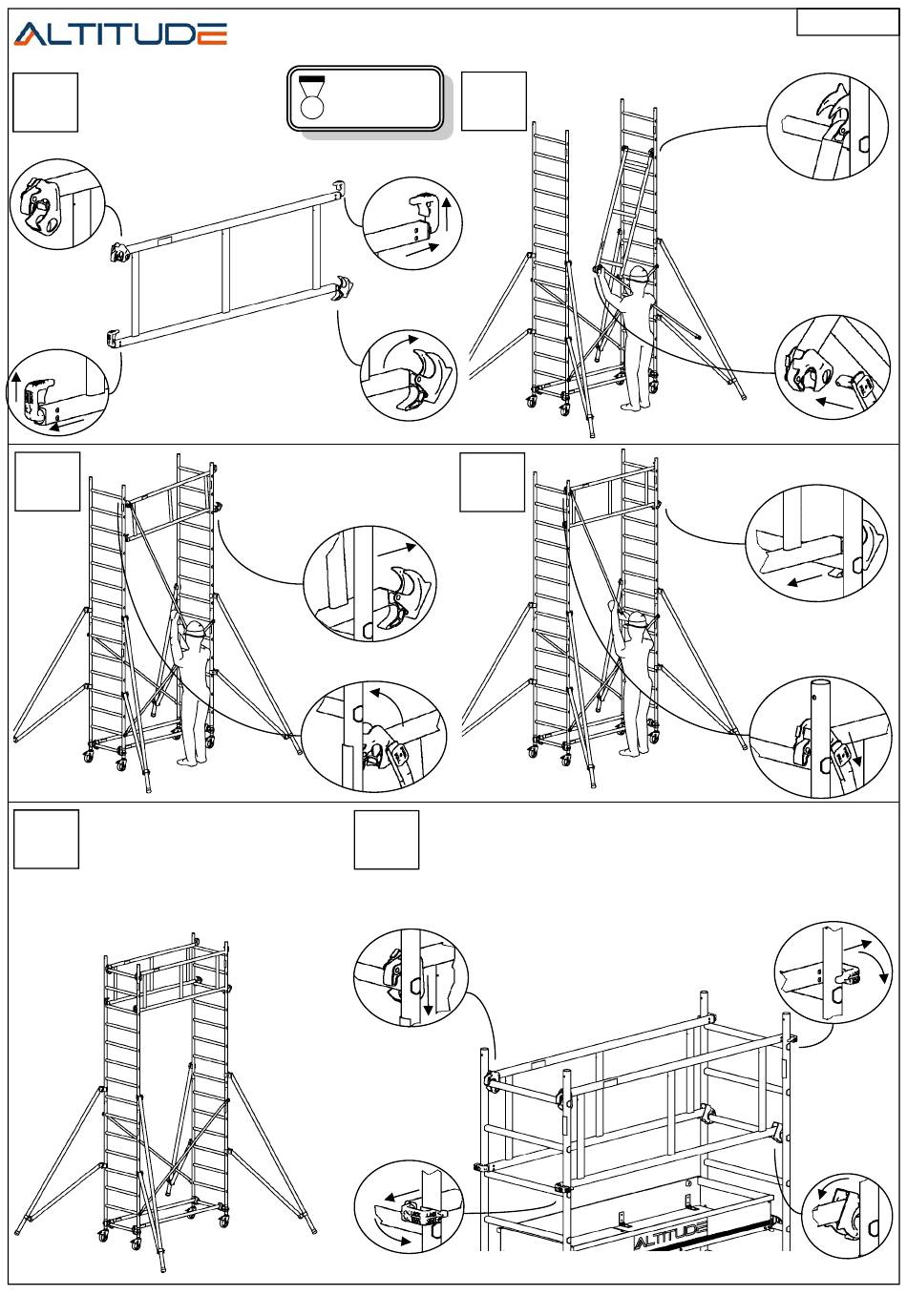

Montage en sécurité des garde-corps
BREVET
CDH group
Verrou
manuel
Verrou
manuel
Monter le garde-corps à l'aide
de la diagonale
Reculer le garde-corps
Contourner le barreau
6
Vérifier la mise en
place du verrou
Tirer et basculer
le verrou autour du
montant
Accrocher le garde-corps à distance
2
4
Monter le plancher en suivant les étapes de montage du plancher.
Une fois sur le plancher mettre en place les verrous des garde-corps.
17/24
D040435 A
Utiliser le bout de la
diagonale, engager celui-ci
dans le trou du verrou à
l'autre extrémité du garde-
corps.
Vérifier la mise en place du
crochet
Accrocher le garde-corps à
l'aide de la diagonale,
baisser le verrou sur le
barreau d'échelle
Tirer et basculer
le verrou autour du
montant
Basculer
le verrou
