BFT SIRIO FR-TMA Instructions D'utilisation Et D'installation page 27

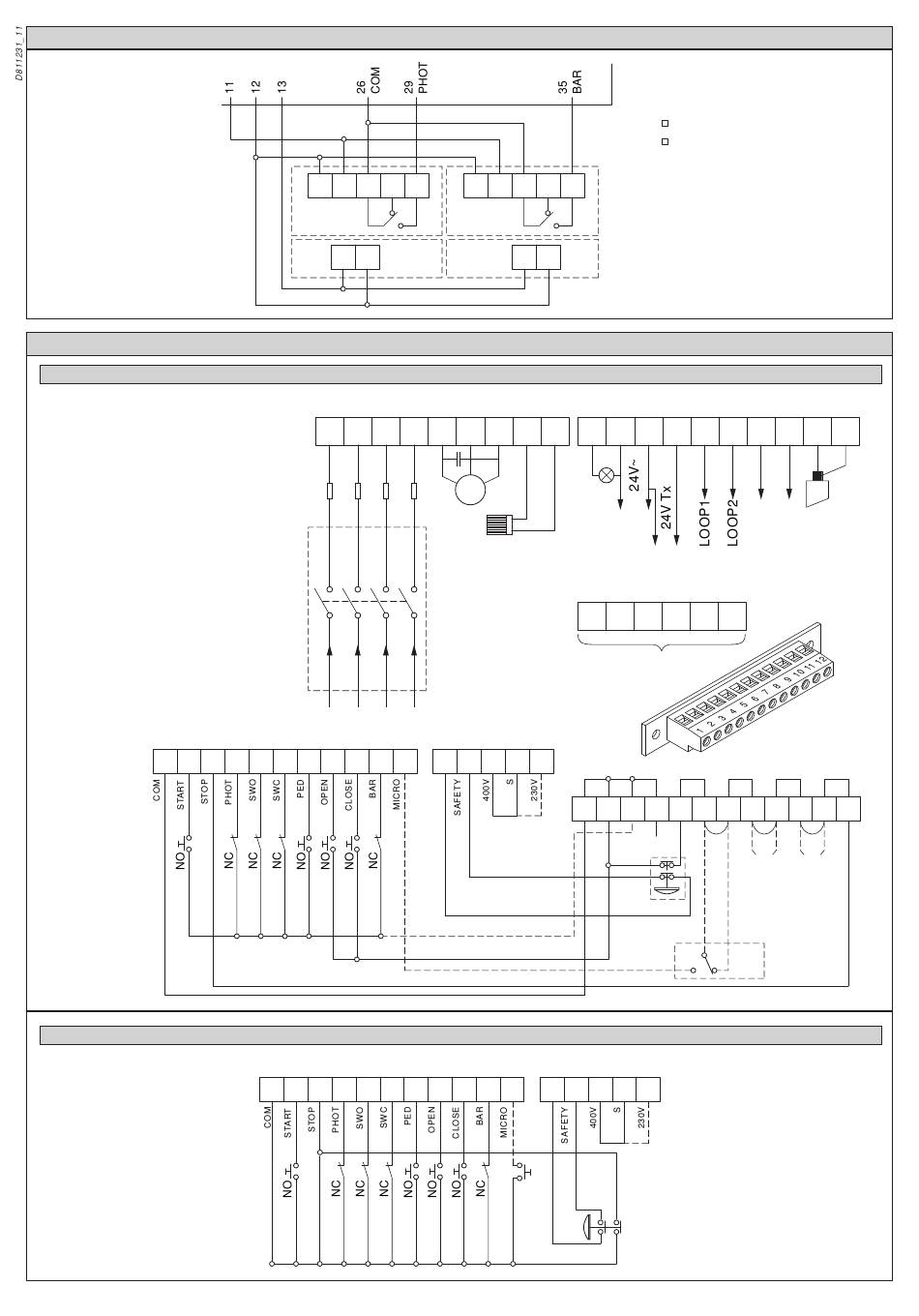

Con SSBB1, with SSBB1, avec SSBB1, mit SSBB1, con SSBB1, com SSBB1
Legenda
P1: Pulsante arresto a bordo quadro
MPU: Micro controllo porta passo uomo
M1-M2: Micro controllo rottura molle
Key
P1: Stop button on panel
MPU: Check micro for pedestrian access
M1-M2: Check micro for spring failure
Légende
P1: Bouton d'arrêt sur le tableau
MPU: Micro de contrôle de la porte pas d'homme
M1-M2: Micro de contrôle de la rupture des ressorts
Zeichenerklärung
P1: Stopknopf auf der Tafel
MPU: Mikroschalter zur Kontrolle der Durchgangstür
M1-M2: Mikroschalter zur Feststellung von Federbrüchen
Leyenda
P1: Botón de parada colocado en el cuadro
MPU: Microinterruptor de control puerta paso peatonal
M1-M2: Microinterruptor de control rotura muelles
Legenda
P1: Pulsante arresto a bordo quadro
MPU: Micro controllo porta passo uomo
M1-M2: Micro controllo rottura molle
26 27 28 29 30 31 32 33 34 35
Senza SSBB1, without SSBB1, sans SSBB1, ohne SSBB1, sin SSBB1, sem SSBB1
24V~
1 2 3 4
Rx FL
1 2
Tx FL
1 2 3
N U V W
N R S
(L)
S
JP4
JP4
26 27 28 29 30 31 32 33 34 35
Fig. 3
SIRIOTMA
5 1 2 3 4 5
Rx RI
1 2
Tx RI
Fig. 4
JP1
4 5 6 7 8 9
M
230V
40W
T
JP5
36 37 38 39 40 41
36 37 38 39 40 41
Dip 9 ON
Dip 10 ON
JP2
10 11 12 13 14 15 16 17 18
24V
3W
JP7
20 21 22 23 24 25
fig.5
1 2 3 4 5 6 7 8
COM
STOP
SAFETY
P1
MPU
C
NC
NO
JP5
SIRIO FR - TMA/SIRIO TMA - Ver. 11 -
19
CH2
ANT.
SSBB1
9 10 11 12
M1 M2
27
