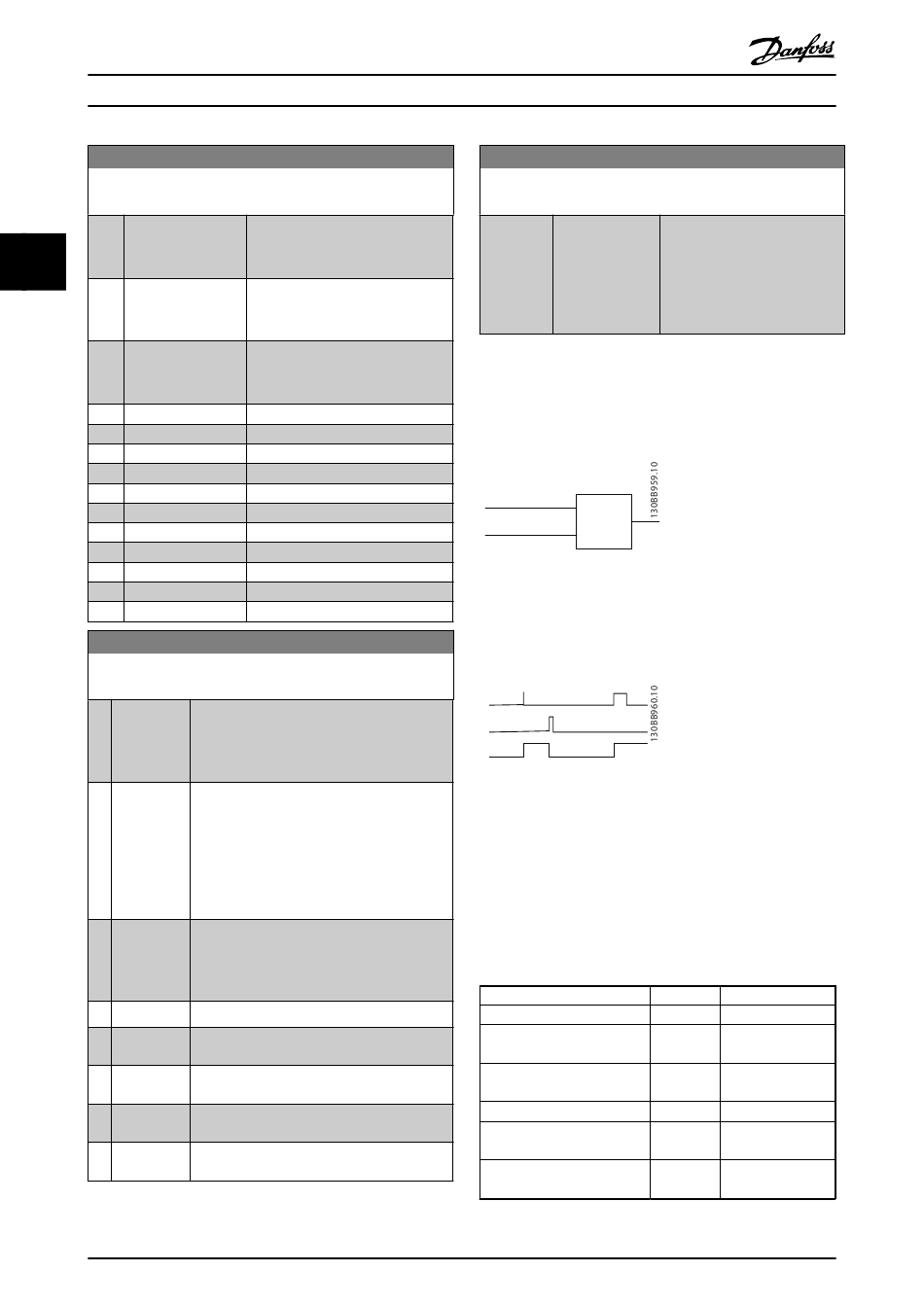

Description des paramètres
13-10 Opérande comparateur
Tableau [6]
Option:
[183] Variateur arrêté
3
3
[185] Var.en mode manu.
[186] Var.en mode auto.
[187] Ordre démar. émis
[190] Entrée digit. X30 2
[191] Entrée digit. X30 3
[192] Entrée digit. X30 4
[193] Digital input x46 1
[194] Digital input x46 2
[195] Digital input x46 3
[196] Digital input x46 4
[197] Digital input x46 5
[198] Digital input x46 6
[199] Digital input x46 7
13-11 Opérateur comparateur
Tableau [6]
Option:
[0] <
[1] ≈ (égal)
[2] >
[5] VRAI plus
long que..
[6] FAUX plus
long que..
[7] VRAI plus
court que..
[8] FAUX plus
court que..
128
Guide de programmation du VLT
Fonction:
Un ordre d'arrêt (jogging, arrêt, arrêt
rapide, roue libre) est émis et non
par le SLC lui-même.
La sortie est haute dès lors que le
variateur de fréquence est en mode
manuel.
La sortie est haute dès lors que le
variateur de fréquence est en mode
auto.
Fonction:
Sélectionner l'opérateur à utiliser dans la
comparaison. C'est un paramètre sous forme
de tableau contenant les opérateurs des
comparateurs 0 à 5.
Le résultat de l'évaluation est VRAI, lorsque la
variable sélectionnée au par. 13-10 Opérande
comparateur est inférieure à la valeur fixe du
par. 13-12 Valeur comparateur. Le résultat est
FAUX si la variable sélectionnée au par.
13-10 Opérande comparateur est supérieure à la
valeur fixe du par. 13-12 Valeur comparateur.
Le résultat de l'évaluation est VRAI lorsque la
variable sélectionnée au par. 13-10 Opérande
comparateur est à peu près égale à la valeur
fixe du par. 13-12 Valeur comparateur.
Logique inversée de l'option < [0].
MG33MF04 - VLT
®
AutomationDrive
13-12 Valeur comparateur
Tableau [6]
Range:
Size
[-100000.000 -
related
100000.000 ]
*
3.14.4 13-1* Bascules RS
Les bascules Reset-Set maintiennent le signal jusqu'à la
prochaine mise sous tension ou hors tension.
Par. 13-15
RS-FF Operand S
Par. 13-16
RS-FF Operand R
Illustration 3.51
Deux paramètres sont utilisés et la sortie peut servir dans
les règles logiques et en tant qu'événement.
S
R
Flip Flop Output
Illustration 3.52
Les deux opérateurs peuvent être sélectionnés parmi une
longue liste. Dans ce cas particulier, la même entrée
digitale peut servir pour Set et Reset, ainsi cette même
entrée sert de marche/arrêt. Les réglages suivants peuvent
être utilisés pour configurer la même entrée digitale en
tant que marche/arrêt (exemple donné avec l'entrée DI32,
mais ceci n'est pas obligatoire).
Paramètre
13-00 Mode contr. log avancé Actif
13-01 Événement de
démarrage
13-02 Événement d'arrêt
13-40 Règle de Logique
Booléenne 1 [0]
13-42 Règle de Logique
Booléenne 2 [0]
®
est une marque déposée Danfoss
Fonction:
Entrer le « niveau de déclen-
chement » de la variable
surveillée par ce comparateur.
C'est un paramètre de tableau
contenant les valeurs des
comparateurs 0 à 5.
Réglage
Remarques
TRUE (VRAI)
FALSE
(FAUX)
[37] Entrée
dig. DI32
[2] En
fonction
