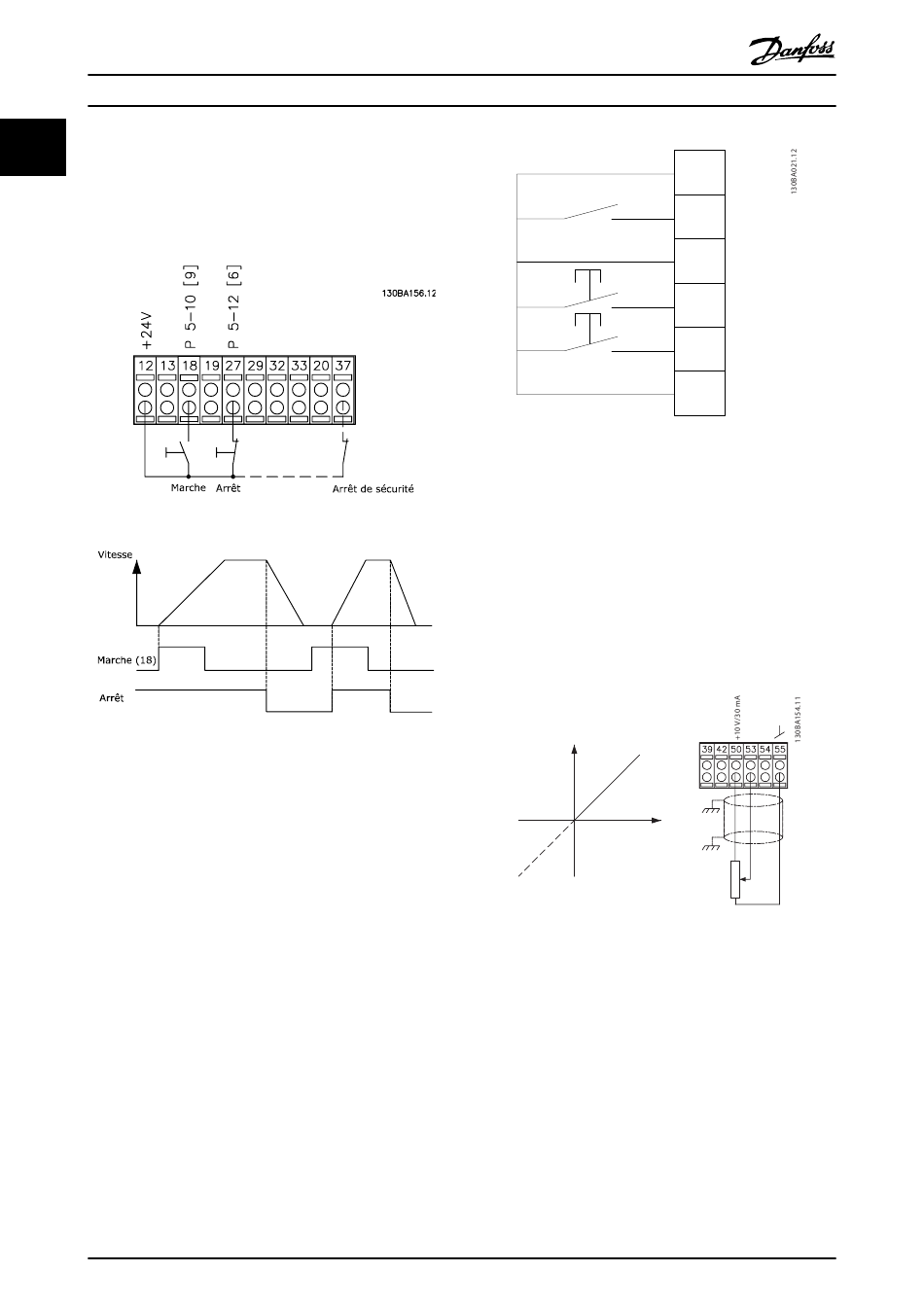

1.1.6 Marche/arrêt par impulsion
Borne 18 = 5-10 E.digit.born.18 Impulsion démarrage, [9]
Borne 27= 5-12 E.digit.born.27 Arrêt NF, [6]
Borne 37 = arrêt de sécurité (lorsque disponible)
Illustration 1.7
1.1.7 Accélération/décélération
Bornes 29/32 = Accélération/décélération
Borne 18 = 5-10 E.digit.born.18 Démarrage [9] (par
défaut)
Borne 27 = 5-12 E.digit.born.27 Gel référence [19]
Borne 29 = 5-13 E.digit.born.29 Accélération [21]
Borne 32 = 5-14 E.digit.born.32 Décélération [22]
REMARQUE!
borne 29 uniquement dans le FC x02 (x = type de série).
10
Guide de programmation du VLT
Illustration 1.8
1.1.8 Référence potentiomètre
Référence de tension via un potentiomètre
Illustration 1.9
®
MG33MF04 - VLT est une marque déposée Danfoss
®
AutomationDrive
12
18
27
29
32
37
Source de référence 1 = [1] Entrée ANA 53 (défaut)
Borne 53, basse tension = 0 V
Borne 53, haute tension = 10 V
Borne 53, ret./réf. bas. = 0 tr/min
Borne 53, ret./réf. bas. = 1500 tr/min
Commutateur S201 = Inactif (U)
Vitesse tr/min
P 6-15
Tension de réf.
P 6-11 10 V
+24V
Par. 5-10
Par. 5-12
Par. 5-13
Par. 5-14
1 kΩ
