L'Expression 33000 peut être utilisé avec un contrôleur en mode contrôle ou sans contrôleur en mode
autonome.

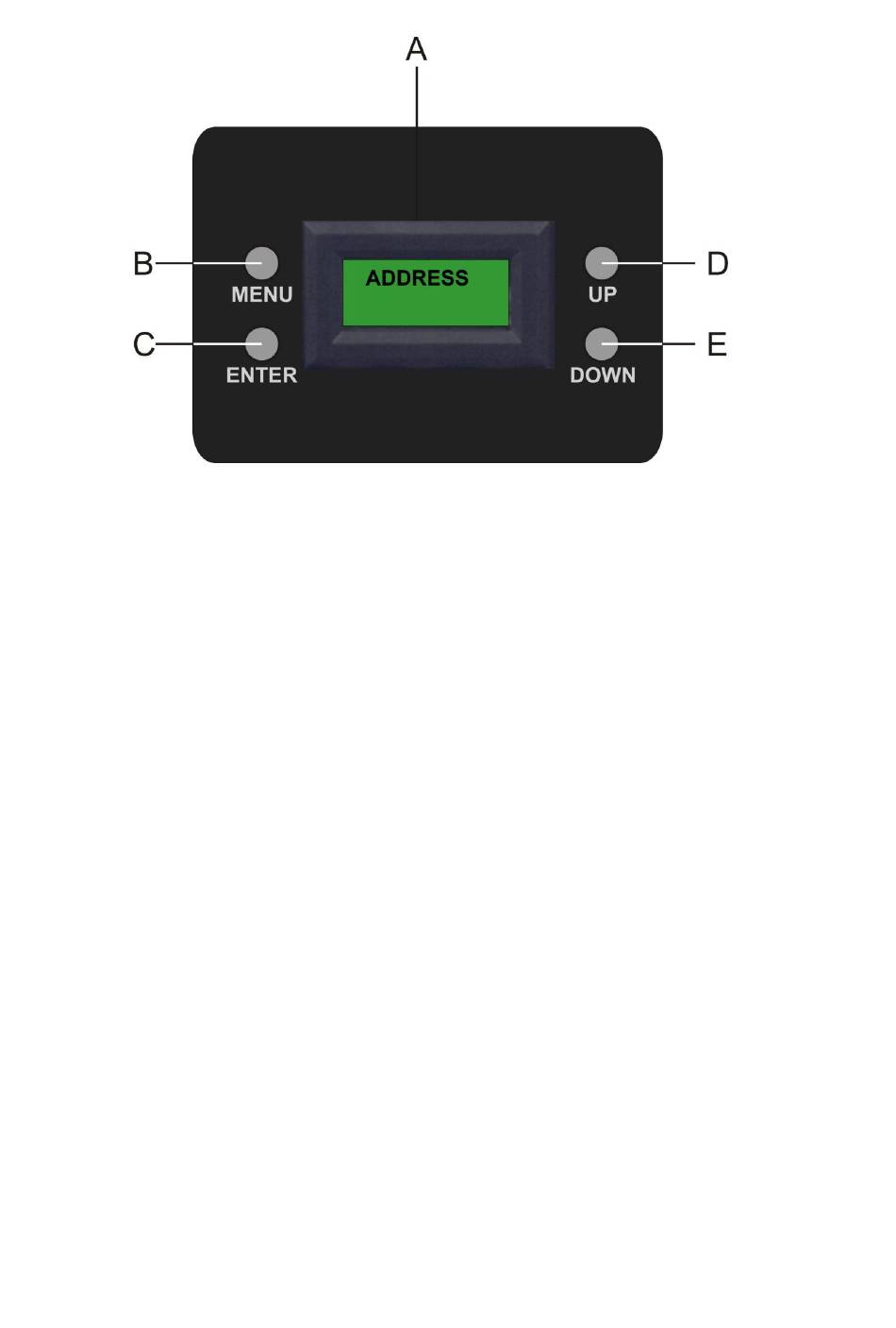

Panneau de contrôle
A. Écran LCD
B. Bouton MENU
C. Bouton ENTER
Mode de contrôle DMX
Les appareils sont adressés individuellement sur un câble et connectés au contrôleur.
Les appareils répondent donc au signal DMX du contrôleur (si vous avez sélectionné et sauvegardé une
adresse DMX, le contrôleur affiche automatiquement celle-ci lors de l'utilisation suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel l'Expression 33000 répond au contrôleur.
Si vous utilisez le contrôleur, retenez que l'unité possède 15 canaux.
Si vous utilisez plusieurs Expressions, assurez-vous de définir correctement l'adressage DMX.
L'adresse DMX du premier Expression devrait être 1 (001) ; celle du second Expression devrait être
1 + 15 = 16 (016) ; celle du troisième Expression devrait être 16 + 15 = 31 (031), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Expression
33000 correctement.
Si au moins deux Expressions partagent une même adresse, ils fonctionnent de la même manière.
Pour en savoir plus sur le réglage des adresses, référez-vous aux instructions « Adressage ».
:
Contrôle
après avoir défini les adresses de tous les Expressions 33000, vous pouvez commencer à les
faire fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, l'Expression 33000 détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
• le câble XLR venant du contrôleur n'est pas connecté à l'entrée de la LED Light Bar ;
• le contrôleur n'est pas branché ou est défectueux, le câble ou le connecteur est défectueux ou les
fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
D. Bouton UP
E. Bouton DOWN
11
Fig. 6
