Ignitor-6 Section Strobe
Panneau de contrôle
Mode de contrôle
Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la
console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. (Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche automatiquement la fois suivante).
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel l'Ignitor-6 LED Section Strobe répondra au contrôleur.
Si vous utilisez la console, retenez que l'appareil est doté de 8 canaux max.
Si vous utilisez plusieurs Ignitor-6 LED Section Strobes, assurez-vous de définir correctement l'adressage
DMX.
L'adresse DMX du premier Ignitor-6 Section Strobe devrait être 1 (001) ; celle du second Ignitor-6 Section
Strobe devrait être 1 + 8 = 9 ; celle du troisième Ignitor-6 Section Strobe devrait être 9 +8 = 17, etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Ignitor-6
Section correctement. Si au moins deux Ignitor-6 Section Strobes partagent une même adresse, ils
fonctionnent de la même manière.
Contrôle :
après avoir défini les adresses de tous les Ignitor-6 LED Section Strobes, vous pouvez commencer à les
faire fonctionner par le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, l'Ignitor-6 Section Strobe détecte automatiquement si des données DMX 512
sont reçues ou non.
Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
•
le câble XLR venant du contrôleur n'est pas connecté à l'entrée de l'Ignitor-6 LED Section Strobe.
•
La console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console est
défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d'assurer une
transmission correcte sur la ligne de transmission de données DMX.
L'écran s'éteint au bout de 30 secondes
Si vous n'appuyez sur aucun bouton pendant 30 secondes, l'affichage s'éteindra.
Pour allumer l'affichage, appuyez sur le bouton MENU, UP, DOWN ou ENTER.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 40292

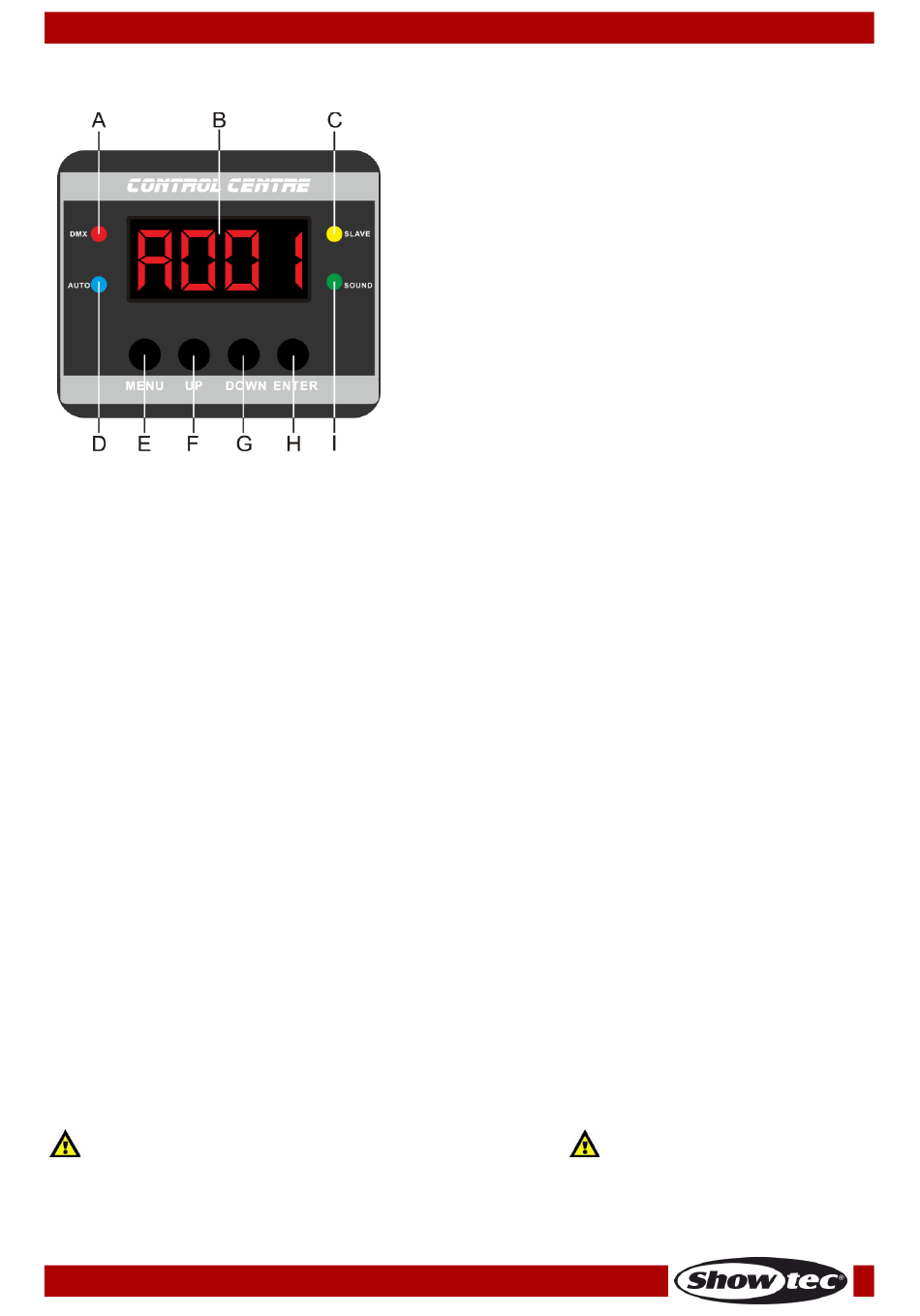

A) Témoin LED DMX
B)
Affichage LED
C) Témoin LED SLAVE
D) Témoin LED AUTO
E)
Bouton MENU
F)
Bouton UP
G) Bouton DOWN
H)
Bouton ENTER
I)
Témoin LED SOUND
12
Schéma 5
