Club Par Dizzy 3/8
Panneau de commande
Mode de contrôle
Les appareils sont adressés individuellement sur un câble et connectés à la console de contrôle
Les appareils répondent au signal DMX de la console de contrôle. Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche la fois suivante.
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner l'adresse DMX à
l'appareil. Il s'agit du premier canal à partir duquel le Club Par Dizzy répond à la console de contrôle.
Si vous utilisez la console de contrôle, retenez que l'appareil est équipé de 9 canaux.
Si vous utilisez plusieurs Club Par Dizzy, assurez-vous de définir correctement l'adressage DMX.
Ainsi, l'adresse DMX du premier Club Par Dizzy devrait être 1 (001) ; celle du second Club Par Dizzy devrait
être 1 + 9 = 10 (010) ; celle du troisième Club Par Dizzy devrait être 10 + 9 = 19 (019), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque Club Par
Dizzy correctement. Si au moins deux Club Par Dizzy partagent une même adresse, ils fonctionneront de
la même manière.
Contrôle :
après avoir défini les adresses de tous les Club Par Dizzy, vous pouvez commencer à les faire fonctionner
par le biais de vos consoles de contrôle d'éclairage.
Remarque : une fois allumé, le Club Par Dizzy détecte automatiquement si des données DMX 512 sont
reçues ou non. Si l'entrée DMX ne reçoit aucune donnée, la « LED » située sur le panneau de contrôle ne
clignote pas.
Le problème peut être lié au fait que :
●
le câble XLR venant du contrôleur n'est pas connecté à l'entrée du Club Par Dizzy.
●
la console de contrôle n'est pas branchée ou est défectueuse, le câble ou la console de contrôle
est défectueux ou les câbles de signaux sont permutés dans la prise entrante.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
L'écran s'éteint au bout de 35 secondes
Si vous n'appuyez sur aucun bouton pendant 35 secondes, l'affichage s'éteint.
Pour allumer l'affichage, appuyez sur le bouton MENU, UP, DOWN ou ENTER.
Une fois que vous avez appuyé sur ce bouton, l'écran s'allume.
Code commande : 42653

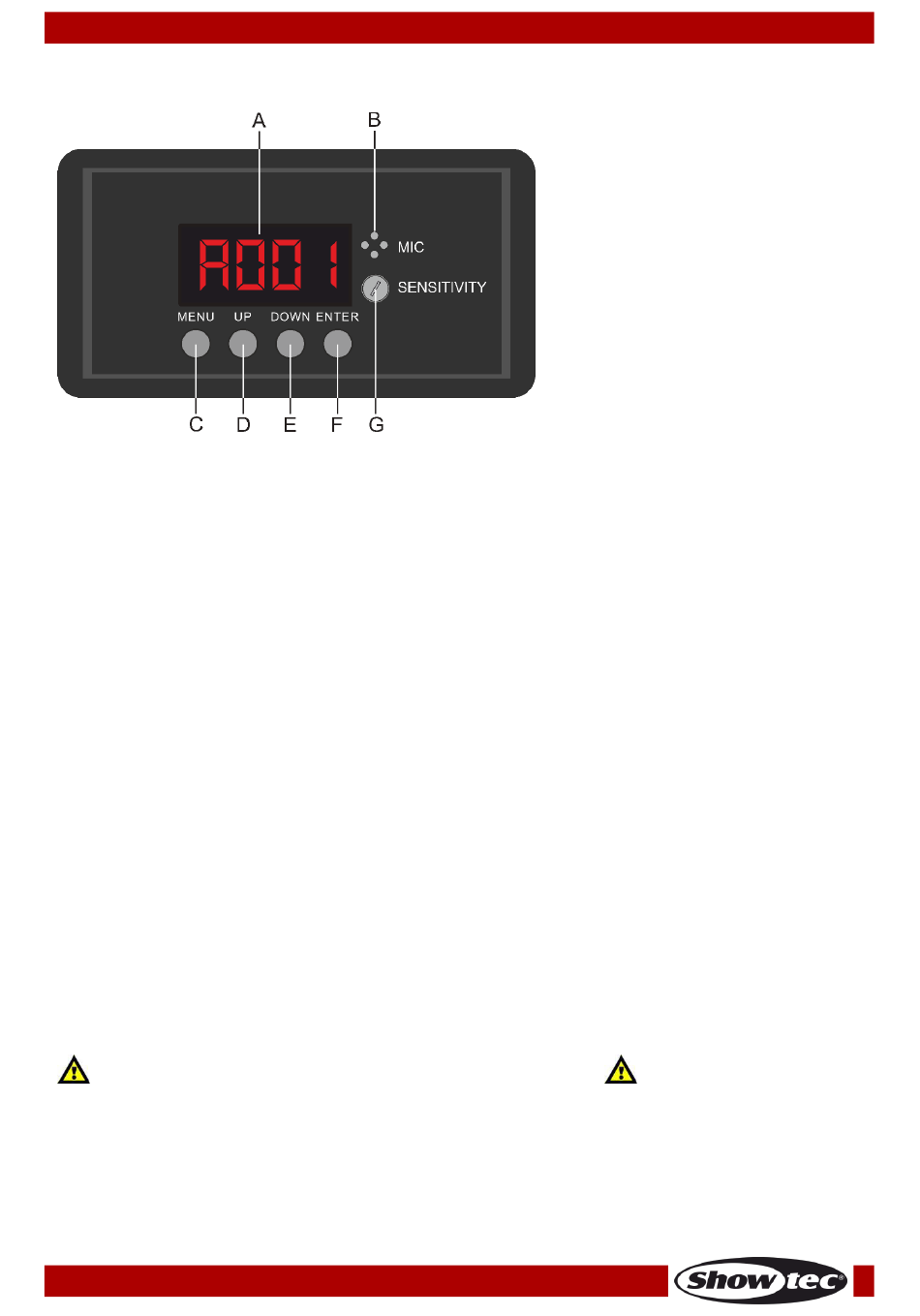

A) Écran LED
B)
C) Bouton MENU
D) Bouton UP
E)
F)
G) Sensibilité
15
Microphone
Bouton DOWN
Bouton ENTER
Schéma 5
