- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Ignitor-6 Section Strobe Code commande : 40292 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Installation ................................... 8 Réglage et utilisation ................................ 8 Modes de contrôle ............................... 9 Un Ignitor-6 Section Strobe (programmes intégrés) .................... 9 Un Ignitor-6 Section Strobe (contrôle sonore) ...................... 9 Plusieurs Ignitor-6 Section Strobe (contrôle maître/esclave)................9 Plusieurs stroboscopes Ignitor-6 Section (contrôle maître/esclave) ..............10 Câblage de l’appareil...............................11... -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Ignitor-6 Section Strobe de Showtec avec cordon d’alimentation Schuko de 0,75m ● Manuel d’utilisateur Longévité... - Page 4 Ignitor-6 Section Strobe Veuillez noter que les dommages causés par tout type de modification manuelle apportée à l’appareil ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. S’adresser exclusivement à des techniciens qualifiés pour l’entretien.
-
Page 5: Conditions D'utilisation
Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. -
Page 6: Fixation
Ignitor-6 Section Strobe Fixation Veuillez suivre les directives européennes et nationales concernant la fixation, l’assemblage de structures et autres problèmes de sécurité. N’essayez pas d’installer cet appareil vous-même ! Confiez cette tâche à un revendeur autorisé ! Procédure : ●... -
Page 7: Instructions De Renvoi
Ignitor-6 Section Strobe Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

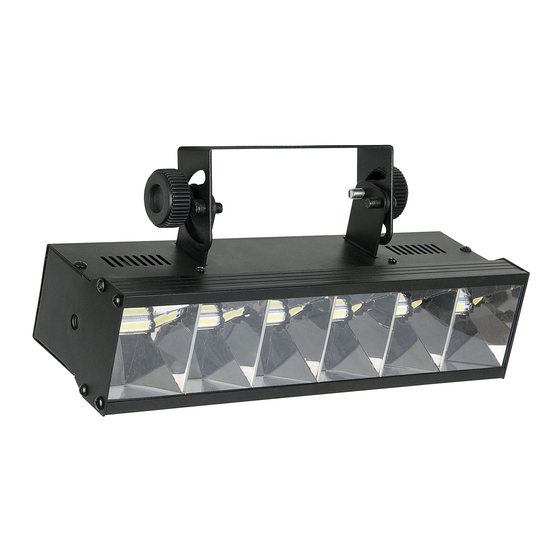

Ignitor-6 Section Strobe Description de l’appareil Caractéristiques L’Ignitor-6 LED Strobe de Showtec est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. ● Contrôle complet de toutes les sections individuelles du stroboscope. ● Les réflecteurs ont été améliorés pour une meilleure sortie. -
Page 9: Panneau Arrière
10) Entrée du connecteur de signaux DMX à 3 broches Installation Retirez tout le matériel d’emballage de l’Ignitor-6 Section Strobe. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 10: Modes De Contrôle
• Contrôle sonore • Maître/esclave. • DMX-512 (3 ou 8 canaux) Un Ignitor-6 Section Strobe (programmes intégrés) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. -
Page 11: Plusieurs Stroboscopes Ignitor-6 Section (Contrôle Maître/Esclave)
02) Branchez le bout du cordon d’alimentation sur une prise secteur. 03) Utilisez un câble XLR à 3 broches pour connecter l’Ignitor-6 Section Strobe et les autres appareils 04) Reliez les unités conformément au schéma 4. Raccordez la prise Out du système DMX à la prise In du deuxième appareil à... -
Page 12: Câblage De L'appareil
Ignitor-6 Section Strobe Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître/esclave. Le nombre combiné... -
Page 13: Panneau De Contrôle
L’adresse DMX du premier Ignitor-6 Section Strobe devrait être 1 (001) ; celle du second Ignitor-6 Section Strobe devrait être 1 + 8 = 9 ; celle du troisième Ignitor-6 Section Strobe devrait être 9 +8 = 17, etc. Assurez-vous qu’il n’y a pas de superposition entre les canaux pour pouvoir contrôler chaque Ignitor-6 Section correctement. -
Page 14: Vue D'ensemble
Ignitor-6 Section Strobe Vue d’ensemble Options du menu principal DMX Address (adressage DMX) Maître/esclave. Canaux DMX Contrôle sonore Programmes intégrés Résolutions d’affichage Affichage normal/inversé Version du logiciel Code commande : 40292... -
Page 15: Dmx Address (Adressage Dmx)
01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour entrer. L’écran suivant s’affiche 03) Allumez la musique pour que l’Ignitor-6 Section Strobe réagisse au rythme de celle-ci. Code commande : 40292... -
Page 16: Programmes Intégrés
Ignitor-6 Section Strobe 5. Programmes intégrés Ce menu vous permet de choisir un programme intégré, ainsi que le variateur d’intensité associé à chacun d’entre eux. 01) Une fois dans le menu principal, appuyez sur les boutons UP et DOWN jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour entrer. -
Page 17: Canaux Dmx
Ignitor-6 Section Strobe Canaux DMX 3 canaux Canal 1 – LEDs statiques et programmes intégrés 0-10 Pas de fonction 11-40 LED 1 allumée 41-70 LED 2 allumée 71-100 LED 3 allumée 101-130 LED 4 allumée 131-160 LED 5 allumée 161-190 LED 6 allumée... -
Page 18: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. L’Ignitor-6 Section Strobe ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 19: Résolution Des Problèmes
Réponse : Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LED. Rapportez l’Ignitor-6 LED Section Strobe à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 18 pour remplacer le fusible. - Page 20 Ignitor-6 Section Strobe Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé et Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 21: Spécifications Du Produit
Ignitor-6 Section Strobe Spécifications du produit Modèle Ignitor-6 Section Strobe de Showtec Tension d’entrée 100-240 V C.A./50/60 Hz Consommation 30 W Raccordement DMX 30 unités Fusible F2AL/250 V Dimensions 335 x 105 x 85 mm (supports exclus) Poids 1,9 kg... -
Page 22: Dimensions
Ignitor-6 Section Strobe Dimensions Code commande : 40292... -
Page 23: Remarques
Ignitor-6 Section Strobe Remarques Code commande : 40292... - Page 24 ©2018 Showtec...
