- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Vintage Blaze ’55 Code commande : 43310 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Vintage Blaze ‘55 Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement à la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l'appareil ..............................7 Accessoires en option .............................. -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Vintage Blaze ‘55 de Showtec ● Câble d'alimentation PowerCon(1,4 m) ●... - Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 5: Conditions D'utilisation
Vintage Blaze ‘55 ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● En cas de remplacement, utilisez uniquement des fusibles de même type ou de même calibre. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects du Vintage Blaze ’55. Le fabricant décline toute responsabilité... -
Page 6: Branchement À La Prise Secteur
Vintage Blaze ‘55 Le Vintage Blaze ‘55 peut être placé sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à la prise secteur Branchez la fiche d’alimentation de l’appareil dans la prise secteur. Veillez à... -
Page 7: Instructions De Renvoi
Vintage Blaze ‘55 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 8: Description De L'appareil

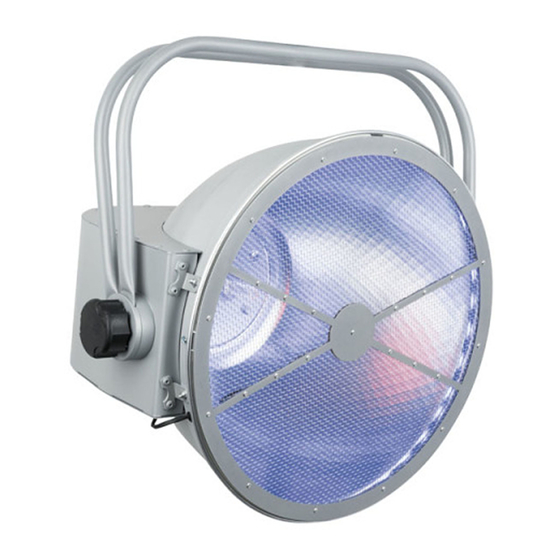

Vintage Blaze ‘55 Description de l'appareil Caractéristiques Le Vintage Blaze ‘55 est un floodlight rétro de grande puissance doté d'excellents effets. ● Design rétro ● Tension d’entrée : 240V C.A., 50 / 60Hz ● Consommation : 640 W ● Canaux DMX : 1, 2, 4 ou 11 canaux ●... -
Page 9: Panneau Arrière
Les dommages causés par l’irrespect du manuel ne sont pas couverts par la garantie. Installation de la lampe Le Vintage Blaze ‘55 de Showtec utilise une lampe HPL-575 (code commande 80812G, 80812O 80815G) ou HPL-750 (code commande 80816G) fournie par la majorité des fabricants. Il est recommandé... - Page 10 Vintage Blaze ‘55 Procédure : 01) Débranchez le Vintage de la prise de courant avant d’installer la lampe. 02) Retirez les 4 vis de la partie supérieure de l’appareil (schéma 3). 03) Déconnectez avec précautions la bande LED des 2 connecteurs situés sur l’un des côtés de la grille de protection (schéma 4).
- Page 11 Vintage Blaze ‘55 Schéma 4 Schéma 5 Schéma 6 Schéma 7 Code commande : 43310...
- Page 12 Vintage Blaze ‘55 Schéma 8 Schéma 9 Schéma 10 Schéma 11 Code commande : 43310...
- Page 13 Vintage Blaze ‘55 Schéma 12 Code commande : 43310...
-
Page 14: Réglage Et Utilisation
Vintage Blaze ‘55 Réglage et utilisation Suivez les indications ci-dessous, en fonction du mode d’utilisation choisi. Avant de brancher l’appareil, assurez-vous toujours que la tension d’alimentation correspond bien à celle du produit. N’essayez pas d’utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement. -
Page 15: Câblage De L'appareil
Vintage Blaze ‘55 Configuration DMX de plusieurs Vintage Schéma 13 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 16: Panneau De Contrôle
Vintage Blaze ‘55 Le Vintage Blaze ‘55 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Écran LCD Bouton Menu C) Bouton Up (défilement vers le haut) D) Bouton Down (défilement vers le bas) Schéma 14 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à... -
Page 17: Vue D'ensemble
Vintage Blaze ‘55 Vue d’ensemble Options du menu principal Adressage DMX Configuration DMX Contrôle manuel de la lampe au tungstène Contrôle manuel des LEDs rouges Contrôle manuel des LEDs vertes Contrôle manuel des LEDs bleues Couleurs prédéfinies statiques Courbe d’atténuation de la lampe au tungstène Courbe d’atténuation des LEDs Code commande : 43310... -
Page 18: Adressage Dmx
Vintage Blaze ‘55 1. Adressage DMX Ce menu vous permet de définir l’adressage DMX. 01) Appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur les boutons Up et Down pour paramétrer l’adresse DMX souhaitée. 03) La plage de réglage est comprise entre 2. -
Page 19: Couleurs Prédéfinies Statiques
Vintage Blaze ‘55 7. Couleurs prédéfinies statiques Ce menu vous permet de choisir l'une des 35 couleurs prédéfinies. 01) Appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur les boutons Up et Down pour choisir l’une des couleurs. 03) La plage de réglage est comprise entre 8. -
Page 20: Canaux Dmx
Vintage Blaze ‘55 Canaux DMX 1 canal Canal 1 – Intensité blanche de la lampe au tungstène 0 - 255 Réglage graduel du blanc de 0 à 100 % 2 canaux Canal 1 – Intensité blanche de la lampe au tungstène 0 - 255 Réglage graduel du blanc de 0 à... -
Page 21: Canaux
Vintage Blaze ‘55 4 canaux Canal 1 – Intensité blanche de la lampe au tungstène 0 - 255 Réglage graduel du blanc de 0 à 100 % Canal 2 – Variateur d’intensité rouge de toutes les LEDs 0 - 255 Réglage graduel du rouge de 0 à... -
Page 22: Maintenance
Vintage Blaze ‘55 Canal 10 – variateur d’intensité master 0 - 255 Réglage graduel, de sombre à clair, 0 - 100% Canal 11 – Couleurs prédéfinies de toutes les LEDs (le canal 10 doit être réglé sur une valeur comprise entre 1 et 255. 0 -4 Pas de fonction 5 -11... -
Page 23: Remplacement De La Lampe
Reportez-vous aux pages 8 - 12 pour remplacer la lampe. 03) LED. Rapportez le Vintage Blaze à votre revendeur Showtec. 04) Fusible interne. Rapportez le Vintage Blaze à votre revendeur Showtec. 05) Si tout ce qui est mentionné ci-dessus semble fonctionner correctement, rebranchez l’appareil. - Page 24 Un ou plusieurs que les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible interne a grillé. • Rapportez l’appareil à votre revendeur Showtec. Les appareils se La console de contrôle n’est pas • Connectez la console. réinitialisent connectée. correctement La sortie XLR à...
-
Page 25: Spécifications Du Produit
Vintage Blaze ‘55 Spécifications du produit Modèle : Vintage Blaze ‘55 de Showtec Tension d’entrée : 240 V C.A., 50 / 60 Hz Consommation : 640W (pleine puissance) Raccordement DMX : 30 unités Alimentation en 240V 3 unités Indice de protection :... -
Page 26: Dimensions
Vintage Blaze ‘55 Dimensions Code commande : 43310... -
Page 27: Remarques
Vintage Blaze ‘55 Remarques Code commande : 43310... - Page 28 Vintage Blaze ‘55 Code commande : 43310...
