Sommaire des Matières pour SHOWTEC Perfomer Profile 650 Q5

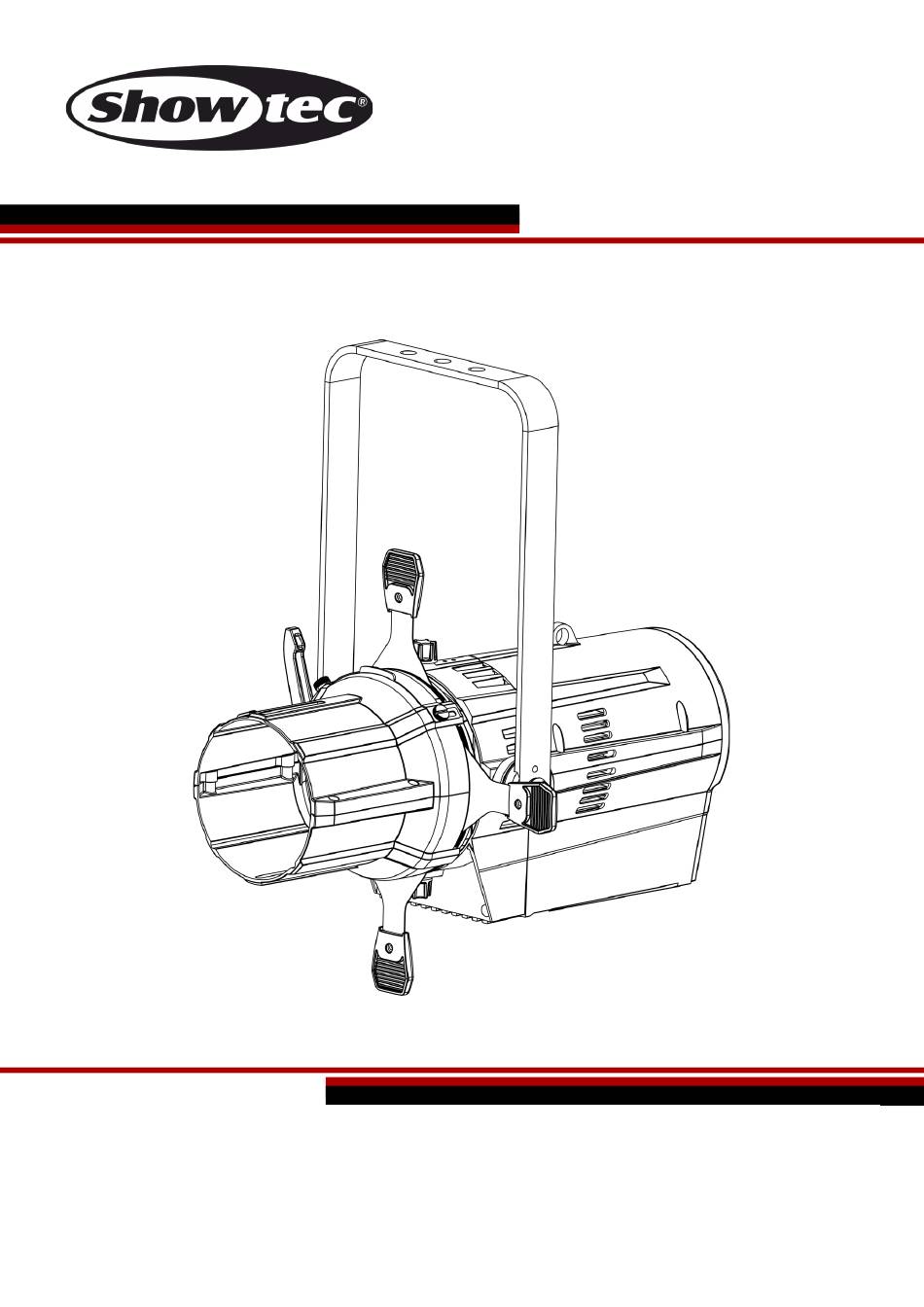

- Page 1 MANUEL D’UTILISATION FRANÇAIS Performer Profile 650 Q5 Code commande : 33064 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Performer Profile 650 Q5 Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement sur la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Caractéristiques ................................ - Page 3 Performer Profile 650 Q5 8 canaux (HSIC) ...............................26 8 canaux (SIMPLE) ..............................27 6 canaux (SDO) ................................27 11 canaux (COULEUR 8Bits) ...........................29 17 canaux (COULEUR 16Bits) ..........................30 Nettoyage ..................................32 Nettoyage des lentilles en verre de 19°, 26°, 36° et 50° ..................32 Nettoyage du réflecteur ............................32 Maintenance ..................................33 Remplacement d’un fusible .............................33...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec Performer Profile 650 Q5 1 câble de sécurité ... - Page 5 Performer Profile 650 Q5 Avant la première mise en marche de votre appareil, assurez-vous qu’aucun dommage n’a été causé pendant le transport. Dans le cas contraire, contactez le revendeur et n’utilisez pas l’appareil. Pour conserver votre matériel en bon état et vous assurer qu’il fonctionne correctement et en toute sécurité, il est absolument indispensable que vous suiviez les consignes et avertissements de sécurité...
-
Page 6: Conditions D'utilisation
Performer Profile 650 Q5 • Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. • À l’usage des adultes seulement. L’appareil doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. -
Page 7: Branchement Sur La Prise Secteur
Performer Profile 650 Q5 Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur. Veillez à toujours connecter le câble de la bonne couleur au bon endroit. International Câble UE Câble Royaume- Câble USA Code PIN MARRON ROUGE JAUNE / CUIVRE... -
Page 8: Instructions De Renvoi
Performer Profile 650 Q5 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description De L'appareil

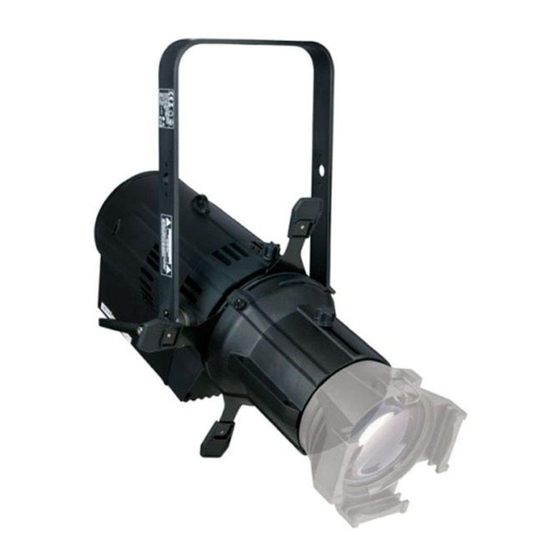

Performer Profile 650 Q5 Description de l’appareil Caractéristiques Le Showtec Performer Profile 650 Q5 est un projecteur pour théâtre avec une grande puissance en sortie et des effets d’excellente qualité. Source lumineuse : 1 rangée de LEDs 240 W 5-en-1 ... - Page 10 Performer Profile 650 Q5 Schéma 02 01) Tube de lentille 02) Dispositif de mise au point du faisceau 03) Barrel 04) Support de montage 05) Lentille LED 06) Carte à LED 07) Interrupteur thermique + support de l’interrupteur thermique 08) Carte du pilote 09) Poignée isolée 10) Circuit imprimé...
-
Page 11: Panneau Arrière
Performer Profile 650 Q5 Panneau arrière Schéma 03 20) Fusible T6, 3AL / 250 V 21) Entrée du connecteur d'alimentation Powercon 100-240 V 22) Sortie du connecteur d'alimentation Powercon 100-240 V 23) Entrée du connecteur de signal DMX à 5 broches 24) Sortie du connecteur de signal DMX à... -
Page 12: Installation
Performer Profile 650 Q5 Installation Retirez tout le matériel d'emballage du Performer Profile 650 Q5. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. -
Page 13: Clip De Maintien Du Cadre De Couleur
Performer Profile 650 Q5 Clip de maintien du cadre de couleur Le support du cadre de couleur est équipé d’un clip de maintien à ressort. Il empêche les cadres de couleur et les accessoires de tomber (schéma 06). Assurez-vous que tous les accessoires et cadres de couleur sont verrouillés par le clip de maintien avant de suspendre le Performer Profile 650 Q5. -
Page 14: Obturateurs
Performer Profile 650 Q5 Obturateurs Les obturateurs sont situés à l’intérieur du cylindre. Réglez-les de manière plus ou moins ouverte ou fermée pour modifier la forme du faisceau. Schéma 07 Logement de l’iris Le logement de l’iris est situé sur la partie supérieure du cylindre. Il peut accueillir un iris ou un dispositif à motif motorisé. -
Page 15: Rotation Du Cylindre
Performer Profile 650 Q5 Rotation du cylindre 01) Desserrez le dispositif de rotation du cylindre. Il se trouve directement sous les obturateurs, au niveau de la partie inférieure du boîtier du réflecteur (schéma 09). Ne retirez pas le dispositif de rotation du cylindre. -
Page 16: Réglage De L'angle
Performer Profile 650 Q5 Réglage de l’angle 01) Desserrez les vis de réglage (ne les retirez pas). 02) Inclinez le projecteur dans la position souhaitée (schéma 11). 03) Serrez les vis de réglage pour verrouiller le projecteur en place. Schéma 11 Modes de contrôle 4 modes sont proposés : •... -
Page 17: Plusieurs Performer (Contrôle Maître / Esclave)
Performer Profile 650 Q5 Plusieurs Performer (contrôle maître / esclave) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). 03) Utilisez un câble XLR à... -
Page 18: Plusieurs Performer (Contrôle Dmx)
Performer Profile 650 Q5 Plusieurs Performer (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). 03) Utilisez un câble XLR à... -
Page 19: Connexion De L'appareil
Performer Profile 650 Q5 Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 20: Panneau De Commande
Performer Profile 650 Q5 Panneau de commande A) Écran LED Bouton MENU C) Bouton ENTER D) Bouton UP Bouton DOWN Schéma 14 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. -
Page 21: Vue D'ensemble
Performer Profile 650 Q5 Vue d’ensemble Code commande : 33064... -
Page 22: Options Du Menu Principal
Performer Profile 650 Q5 Options du menu principal 01) Dès que vous allumez l’appareil, l’écran affiche : 02) Appuyez sur le bouton ENTER pour ouvrir le menu principal. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour passer d’un menu à l’autre. 04) Appuyez sur le bouton ENTER pour ouvrir le menu souhaité. -
Page 23: Preset Colour (Couleurs Prédéfinies)
Performer Profile 650 Q5 2. Preset Colour (couleurs prédéfinies) Ce menu vous permet de choisir l'une des couleurs prédéfinies. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez PRESET COLOR. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP / DOWN pour choisir entre les 16 couleurs prédéfinies (L106, R05, L194, R54, L019, R08, R89, R86, L213, R377, R80, L202, L328, R3314, L101, L768). -
Page 24: Setting (Réglages)
Performer Profile 650 Q5 6. Setting (réglages) Ce menu vous permet de régler les paramètres de l’appareil. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez SETTING. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Indiquez maintenant le mot de passe afin d’accéder au menu. -
Page 25: Performance (Paramètres Des Performances)
Performer Profile 650 Q5 6.5. Performance (paramètres des performances) Ce menu vous permet de contrôler les performances de l’appareil. 01) Une fois dans le menu SETTING, appuyez sur les boutons UP / DOWN pour choisir PERFORMANCE. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Appuyez sur les boutons UP / DOWN pour basculer entre les 3 modes : Mode par défaut. -
Page 26: Calibration (Étalonnage)
Performer Profile 650 Q5 8. Calibration (étalonnage) Ce menu vous permet d’étalonner les couleurs de l’appareil 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez CALIB. C. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. 03) Indiquez maintenant le mot de passe afin d’accéder au menu. -
Page 27: Canaux Dmx
Performer Profile 650 Q5 Canaux DMX 8 canaux (HSIC) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Teinte (les canaux 1 et 4 doivent être réglés sur une valeur comprise entre 1 et 255 0 - 255 Réglage graduel de la teinte, de 0 à... -
Page 28: Canaux (Simple)
Performer Profile 650 Q5 8 canaux (SIMPLE) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge (le canal 1 doit être réglé sur une valeur comprise entre 1 et 255 0 - 255 Réglage graduel du rouge de 0 à... - Page 29 Performer Profile 650 Q5 111 - 120 121 - 130 L202 131 - 140 L328 141 - 150 R3314 151 - 160 L101 161 - 170 L768 171 - 255 Pas de fonction Canal 3 – Macros couleur (le canal 1 doit être réglé sur une valeur comprise entre 1 et 255 0 - 10 Pas de fonction 11 - 30...
-
Page 30: Canaux (Couleur 8Bits)
Performer Profile 650 Q5 11 canaux (COULEUR 8Bits) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge (le canal 1 doit être réglé sur une valeur comprise entre 1 et 255 0 - 255 Réglage graduel du rouge de 0 à... -
Page 31: Canaux (Couleur 16Bits)
Performer Profile 650 Q5 Canal 9 – Stroboscope (Les canaux 1 et 2, 3, 4, 5 ou 6 doivent être réglés sur une valeur comprise entre 1 et 255 et le canal 7 sur une valeur comprise entre 11 et 170 et le canal 8 sur une valeur comprise entre 11 et 255 0 - 9 Pas de fonction 10 - 99... - Page 32 Performer Profile 650 Q5 Canal 9 – Ambre (le canal 1 doit être réglé sur une valeur comprise entre 1 et 255 0 - 255 Réglage graduel de l’ambre de 0 à 100 % Canal 10 – Ambre fin (le canal 2 doit être réglé sur une valeur comprise entre 1 et 255 0 - 255 Réglage fin de l’ambre de 0 à...
-
Page 33: Nettoyage
Performer Profile 650 Q5 110 - 179 Stroboscope avec pulsation, lent à rapide 180 - 189 Pas de fonction 190 - 255 Stroboscope aléatoire, lent à rapide Canal 16 – Vitesse du variateur d’intensité 0 - 9 Préréglage de la vitesse à partir du menu DISPLAY 10 - 29 Variateur d’intensité... -
Page 34: Maintenance
Performer Profile 650 Q5 06) Tout en poussant légèrement, tournez le cylindre de 45° dans le sens des aiguilles d’une montre jusqu’à ce qu’il soit en position. Tournez ensuite le cylindre de 45° dans le sens antihoraire. Le cylindre doit être fermement fixé et les triangles doivent de nouveau être alignés. 07) Replacez les dispositifs de rotation du cylindre et serrez le boulon de retenue. -
Page 35: Résolution Des Problèmes
Réponse : Il se peut que le problème soit lié : à l’alimentation, aux LEDs, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Performer à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 33 pour remplacer le fusible. - Page 36 Performer Profile 650 Q5 Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez si l’appareil est allumé et les Un ou plusieurs câbles sont correctement branchés. appareils ne fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas •...
-
Page 37: Spécifications Du Produit
Performer Profile 650 Q5 Spécifications du produit Modèle : Showtec Performer Profile 650 Q5 Tension d’entrée : 100 - 240 V C.A. 50 / 60Hz Consommation : 300 W (pleine puissance) Raccordement DMX : 30 pcs Alimentation en @120 V :... -
Page 38: Dimensions
Performer Profile 650 Q5 Dimensions Code commande : 33064... -
Page 39: Remarques
Performer Profile 650 Q5 Remarques Code commande : 33064... - Page 40 ©2022 Showtec...
