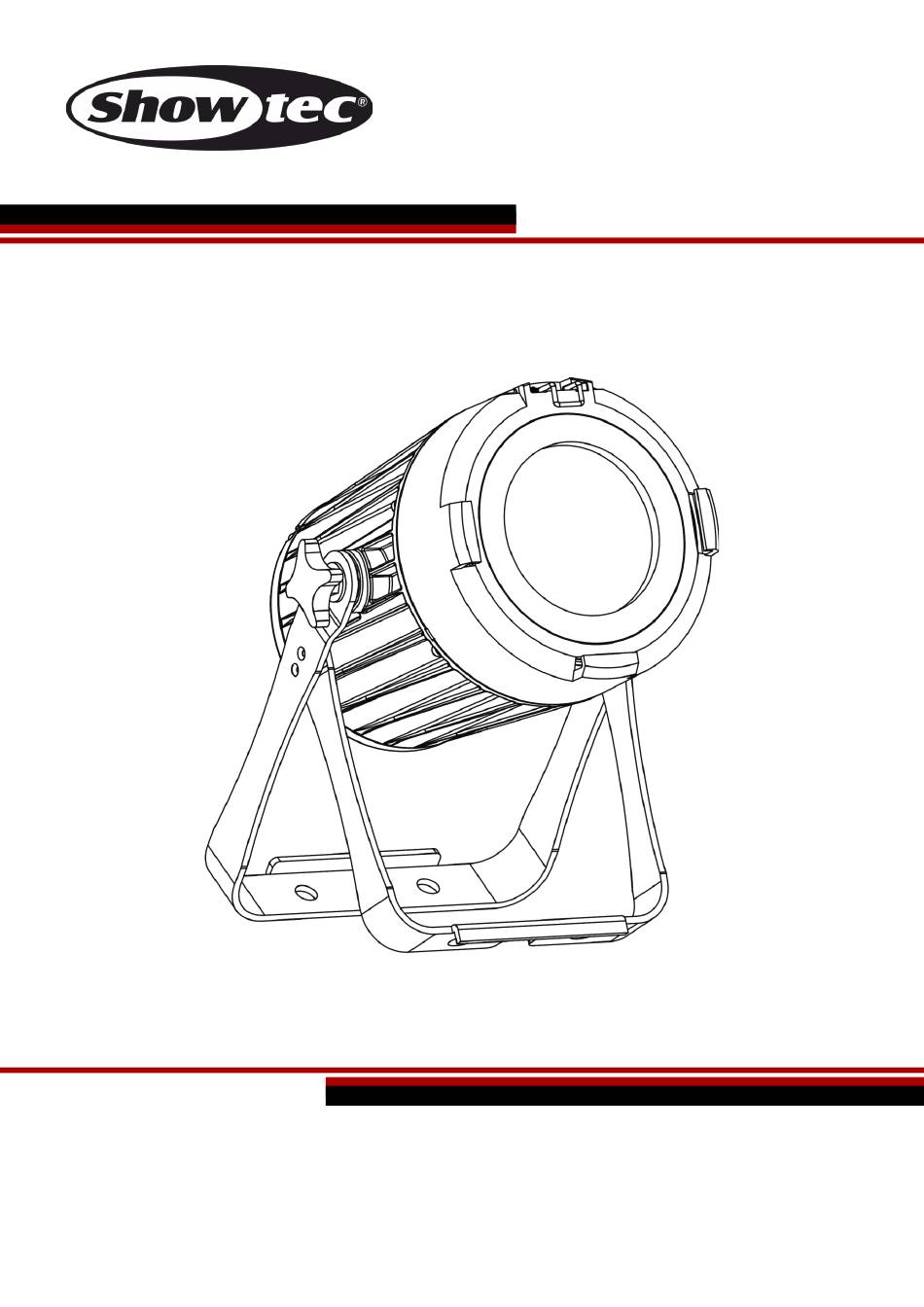

- Page 1 MANUEL D’UTILISATION FRANÇAIS Spectral PC 600Z IP Code commande : 43551 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Spectral PC 600Z IP Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation .................................... 5 Branchement sur la prise secteur ..........................6 Instructions de renvoi ..............................7 Réclamations ................................. 7 Description de l’appareil ..............................8 Partie avant ................................... - Page 3 Spectral PC 600Z IP Résolution des problèmes .............................28 Absence de lumière ..............................28 Absence de réponse au DMX ..........................28 Spécifications du produit ...............................30 Dimensions ..................................31 Code commande : 43551...
-
Page 4: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : Showtec Spectral PC 600Z IP Câble de sécurité Câble d’alimentation Schuko vers connecteur pro Power True1 à... - Page 5 La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à...
-
Page 6: Conditions D'utilisation
Spectral PC 600Z IP À l’usage des adultes seulement. Le projecteur doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. L’utilisateur est responsable du positionnement et du fonctionnement corrects du Spectral. Le fabricant décline toute responsabilité... -
Page 7: Branchement Sur La Prise Secteur
Spectral PC 600Z IP Le Spectral peut être placé sur une surface au sol dégagée, ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil sur la prise secteur. -
Page 8: Instructions De Renvoi
Spectral PC 600Z IP Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description De L'appareil
Spectral PC 600Z IP Description de l’appareil Caractéristiques Le Spectral PC 600Z IP est un appareil LED avec une grande puissance en sortie et doté d’effets d’excellente qualité. Tension d’entrée : 100 - 240 V C.A., 60 / 50Hz ... -
Page 10: Partie Arrière
10) Œillet de sécurité Installation Retirez tout le matériel d’emballage du Spectral PC 600Z IP. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 11: Modes De Contrôle
Spectral PC 600Z IP Modes de contrôle 4 modes sont proposés : Couleurs statiques (manuel) Programmes intégrés (automatique) Maître / esclave DMX-512 (9 canaux, 9 canaux, 12 canaux, 17 canaux) Un Spectral (couleurs statiques) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 12: Plusieurs Spectral (Contrôle Dmx)
Spectral PC 600Z IP Plusieurs Spectral (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141). -
Page 13: Câblage De L'appareil
Spectral PC 600Z IP Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console de contrôle DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode... -
Page 14: Panneau De Commande
Spectral PC 600Z IP Le Spectral PC 600Z IP peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de commande Écran LCD Bouton MENU Bouton ENTER Bouton DOWN (défilement vers le bas) Bouton UP (défilement... -
Page 15: Vue D'ensemble
Spectral PC 600Z IP Vue d’ensemble Code commande : 43551... -
Page 16: Options Du Menu Principal
Spectral PC 600Z IP Options du menu principal 01) Dès que vous allumez l’appareil, deux écrans s’affichent de manière interchangeable : 02) Appuyez sur le bouton ENTER pour ouvrir le menu principal. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour passer d’un menu à l’autre. -
Page 17: Address (Adresse Dmx)
Spectral PC 600Z IP 2. Address (adresse DMX) Ce menu vous permet de définir l’adressage DMX de départ. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez ADDRESS. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 18: Personality (Personnalité : Modes Du Canal Dmx)
Spectral PC 600Z IP 6. Personality (personnalité : modes du canal DMX) Ce menu vous permet de configurer le mode (personnalité) du canal DMX choisi. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez PERSONALITY. -
Page 19: 7.1. Comment Créer Votre Programme Personnalisé
Spectral PC 600Z IP 7.1. Comment créer votre programme personnalisé 01) Premièrement, commencez avec PROGRAM1 et ajoutez les réglages que vous voulez dans la SCENE-01, puis dans la SCENE-02, etc. 02) Vous pouvez ajouter vos réglages dans un maximum de 30 scènes. -
Page 20: Dimmer (Variateur D'intensité)
Spectral PC 600Z IP 8.3. Dimmer (variateur d’intensité) Ce menu vous permet de régler le variateur d’intensité. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir DIMMER. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 21: Key (Verrouillage De Sécurité)
Spectral PC 600Z IP 9. Key (verrouillage de sécurité) Ce menu vous permet d’activer le verrouillage de l'écran. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN et choisissez KEY. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. -
Page 22: Info (Informations)
Spectral PC 600Z IP 11. Info (informations) Avec ce menu, vous pouvez voir la version actuelle du logiciel et les détails RDM de l'appareil. 01) Appuyez sur les boutons UP / DOWN pour choisir entre VERSION et RDM. 02) Appuyez sur le bouton ENTER pour confirmer la sélection. -
Page 23: Canaux Dmx
Spectral PC 600Z IP Canaux DMX 9 canaux (HSIC) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Teinte Le variateur d’intensité doit être ouvert 0 - 255 Réglage graduel de la teinte, de 0 à... -
Page 24: Canaux (Ssp)
Spectral PC 600Z IP 9 canaux (SSP) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge Le variateur d’intensité doit être ouvert 0 - 255 Réglage graduel du rouge de 0 à 100 % Canal 3 –... -
Page 25: Canaux (Tour)
Spectral PC 600Z IP 12 canaux (TOUR) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Rouge Le variateur d’intensité doit être ouvert 0 - 255 Réglage graduel du rouge de 0 à 100 % Canal 3 –... - Page 26 Spectral PC 600Z IP Canal 8 – Programmes intégrés / Programmes personnalisés Le variateur d’intensité doit être ouvert 0 - 40 Pas de fonction 41 - 50 Auto 1 51 - 60 Auto 2 61 - 70 Auto 3 71 - 80...
-
Page 27: Canaux (Tr16)
Spectral PC 600Z IP 17 canaux (TR16) Canal 1 – Variateur d’intensité 0 - 255 Réglage graduel, de sombre à clair, 0 - 100 % Canal 2 – Variateur d'intensité fin Le variateur d’intensité doit être ouvert 0 - 255 Réglage fin du variateur, de sombre à... - Page 28 Spectral PC 600Z IP Canal 12 – Stroboscope Le variateur d’intensité doit être ouvert 0 - 9 Pas de fonction 10 - 99 Fréquence du flash du stroboscope, de lent à rapide 100 - 109 Pas de fonction 110 - 179 Stroboscope avec pulsation, lent à...
-
Page 29: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Spectral PC 600Z IP ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... - Page 30 Spectral PC 600Z IP Problème Cause(s) probable(s) Solution • Vérifiez si l’appareil est allumé et L’alimentation est défectueuse les câbles sont correctement Un ou plusieurs appareils ne branchés. fonctionnent pas • Rapportez l’appareil à votre Le fusible interne a grillé...
-
Page 31: Spécifications Du Produit
Spectral PC 600Z IP Spécifications du produit Modèle : Showtec Spectral PC 600Z IP Tension d’entrée : 100 - 240 V C.A., 60 / 50 Hz Consommation : 85W (pleine puissance) Raccordement DMX : 30 pcs Dimensions : 243 x 240 x 300 mm (l x L x H) -
Page 32: Dimensions
Spectral PC 600Z IP Dimensions Code commande : 43551... - Page 33 Spectral PC 600Z IP Code commande : 43551...
- Page 34 ©2022 Showtec...
