Manuels Connexes pour SHOWTEC Club Par Dizzy 3/8
Sommaire des Matières pour SHOWTEC Club Par Dizzy 3/8

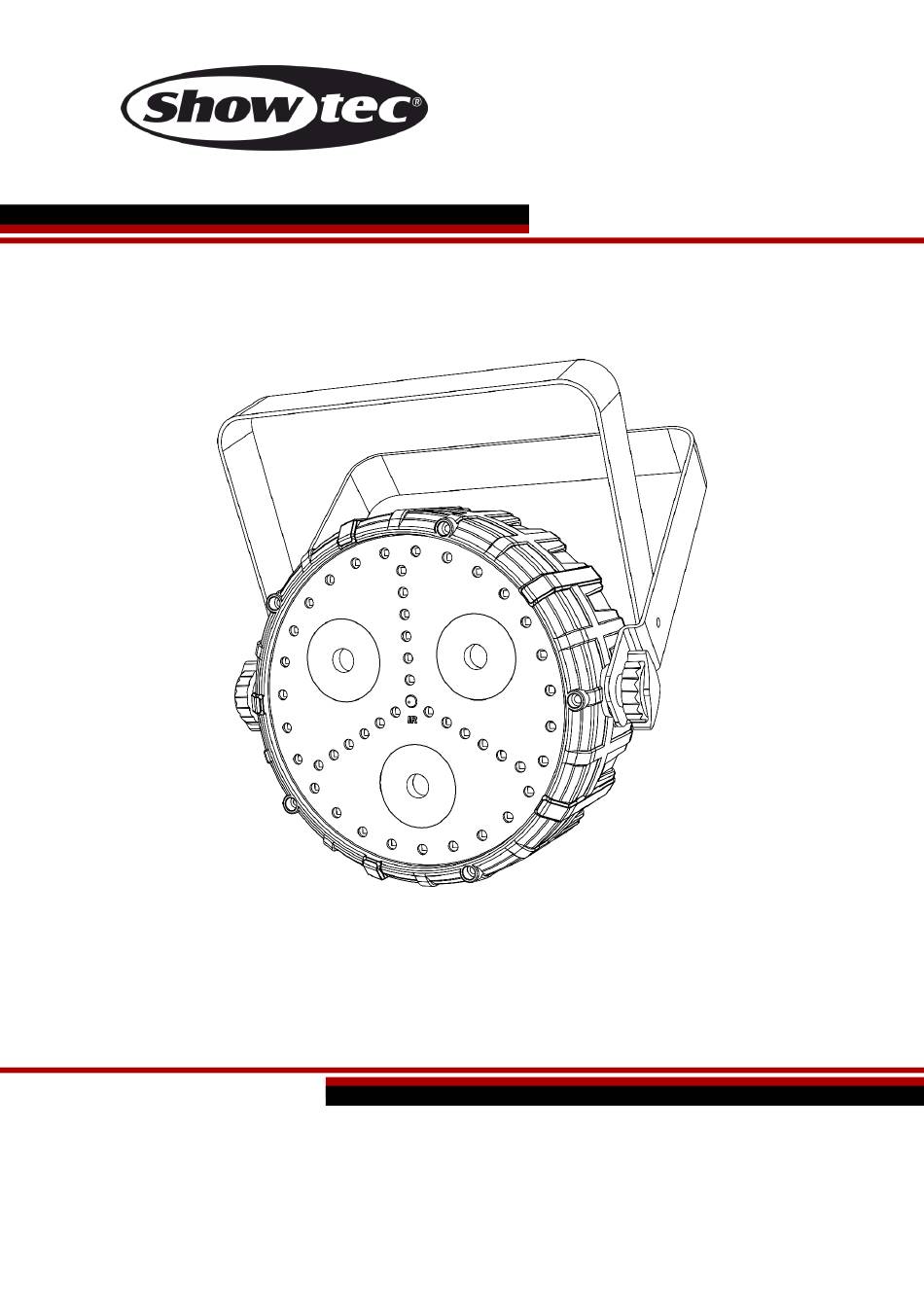

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Club Par Dizzy 3/8 Code commande : 42653 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
Club Par Dizzy 3/8 Table des matières Avertissement ..................................2 Consignes de déballage ............................2 Longévité prévue des LED ............................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................6 Instructions de renvoi .............................. -
Page 3: Avertissement
S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : • Showtec Club Par Dizzy 3/8 • Câble d’alimentation IEC (1,75 m) •... - Page 4 Club Par Dizzy 3/8 ne sont en aucun cas couverts par la garantie. Cet appareil ne contient aucune pièce susceptible d’être réparée par l’utilisateur. Confiez l’appareil à des techniciens qualifiés. IMPORTANT : le fabricant ne sera en aucun cas tenu responsable des dommages causés par le non-respect de ce manuel ni par toutes modifications interdites de l’appareil.
-
Page 5: Conditions D'utilisation
Club Par Dizzy 3/8 ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision. ● À l’usage des adultes seulement. L’appareil doit être installé hors de portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. - Page 6 Club Par Dizzy 3/8 Le Club Par Dizzy 3/8 peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Montage d’un collier au Club Par Dizzy 3/8 Une mauvaise installation peut provoquer de graves dommages matériels et / ou...
-
Page 7: Branchement Sur La Prise Secteur
Club Par Dizzy 3/8 Branchement sur la prise secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le câble de la bonne couleur au bon endroit. International Câble UE Câble Royaume- Câble USA Broche MARRON ROUGE... -
Page 8: Instructions De Renvoi
Club Par Dizzy 3/8 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). Les produits retournés sans numéro RMA seront refusés. -
Page 9: Description De L'appareil
Club Par Dizzy 3/8 Description de l’appareil Caractéristiques Le Showtec Club Par Dizzy 3/8 est un effet lumineux avec une grande puissance en sortie et des effets d’excellente qualité. ● Il est équipé de 5 modes de contrôle différents et de plusieurs programmes intégrés. -
Page 10: Présentation
Club Par Dizzy 3/8 Présentation Schéma 1 01) 18 LEDs RGB SMD de 0,5 W 02) 3 LEDs RGB + UV de 8 W 4-en-1 03) Capteur infrarouge 04) 27 LED SMDs blanc froid de 0,5 W Code commande : 42653... -
Page 11: Partie Arrière
Club Par Dizzy 3/8 Partie arrière Schéma 2 05) Affichage LED + boutons de commande 06) Sortie du connecteur d’alimentation IEC 07) Support de montage avec vis d’inclinaison 08) Entrée de connecteur d’alimentation IEC 09) Fusible T1L / 250 V 10) Ventilateur de refroidissement 11) Microphone intégré... -
Page 12: Modes De Contrôle
Club Par Dizzy 3/8 Modes de contrôle 5 modes sont proposés : Programmes intégrés Mode manuel Contrôle sonore Maître / esclave DMX-512 (3, 9 canaux) Un Club Par Dizzy (programmes intégrés, mode manuel) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. -
Page 13: Plusieurs Club Pars (Contrôle Dmx)
Club Par Dizzy 3/8 Configuration maître / esclave de plusieurs Club Par Dizzy Schéma 3 Plusieurs Club Pars (contrôle DMX) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 1 mètre sur tous les côtés pour une bonne circulation d’air 02) Utilisez toujours un câble de sécurité... - Page 14 Club Par Dizzy 3/8 Configuration DMX de plusieurs Club Par Dizzy Schéma 4 Code commande : 42653...
-
Page 15: Connexion De L'appareil
Club Par Dizzy 3/8 Connexion de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. -
Page 16: Panneau De Commande
Club Par Dizzy 3/8 Panneau de commande A) Écran LED Microphone C) Bouton MENU D) Bouton UP Bouton DOWN Bouton ENTER G) Sensibilité Schéma 5 Mode de contrôle Les appareils sont adressés individuellement sur un câble et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle. -
Page 17: Vue D'ensemble
Club Par Dizzy 3/8 Vue d’ensemble Code commande : 42653... -
Page 18: Options Du Menu Principal
Club Par Dizzy 3/8 Options du menu principal Shows intégrés Contrôle sonore Paramètres des couleurs Mode DMX-512 Mode maître / esclave Paramètres du système Le Club Par Dizzy affiche le numéro de sa version uniquement au démarrage ! 1. Shows intégrés 01) Appuyez sur le bouton MENU jusqu’à... -
Page 19: Paramètres Des Couleurs
Club Par Dizzy 3/8 3. Paramètres des couleurs 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton ENTER pour procéder. L’écran affiche 03) Appuyez sur le bouton ENTER pour entrer dans le mode d’édition. -
Page 20: Paramètres Du Système
Club Par Dizzy 3/8 6. Paramètres du système 01) Appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran LED affiche 02) Appuyez sur le bouton ENTER pour entrer dans ce menu. 03) Appuyez plusieurs fois sur les boutons UP / DOWN pour basculer entre les paramètres de système suivants : Mode d’économie d’énergie de l’écran... -
Page 21: Télécommande
Club Par Dizzy 3/8 Télécommande Bouton Fonction Description On / Off Allumer / éteindre l’appareil Mode de mixage automatique Appuyez plusieurs fois sur le bouton pour activer ou (effet Wash désactiver les programmes de mixage automatique / faisceau / laser / stroboscope) (AM1 - AM3) Mode mixage en contrôle... -
Page 22: Canaux Dmx
Club Par Dizzy 3/8 Canaux DMX 3 canaux Canal 1 – modes de contrôle 0 - 5 6 - 30 Programme automatique 1 / programme contrôle sonore 1 31 - 55 Programme automatique 2 / programme contrôle sonore 2 56 - 80 Programme automatique 3 / programme contrôle sonore 3... - Page 23 Club Par Dizzy 3/8 166 - 181 Programme automatique 3 / programme contrôle sonore 3 182 - 197 Programme automatique 4 / programme contrôle sonore 4 198 - 213 Programme automatique 5 / programme contrôle sonore 5 214 - 229 Programme automatique 6 / programme contrôle sonore 6...
-
Page 24: Maintenance
Club Par Dizzy 3/8 Maintenance Le Showtec Club Par Dizzy ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 25: Résolution Des Problèmes
Réponse : il se peut que le problème soit lié : à l’alimentation, à la lampe ou au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LED. Rapportez le Club Par à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 23 pour remplacer le fusible. - Page 26 Club Par Dizzy 3/8 Problème Cause(s) probable(s) Solution • Vérifiez si l’appareil est allumé et Un ou plusieurs L’alimentation est défectueuse les câbles sont correctement appareils ne branchés. fonctionnent pas Le fusible principal a grillé • Remplacez le fusible. Les appareils se La console de contrôle n’est pas...
-
Page 27: Spécifications Du Produit
Club Par Dizzy 3/8 Spécifications du produit Modèle Showtec Club Par Dizzy Tension d’entrée 100 ~ 240 V C.A. 50 / 60 Hz Consommation : 45 W Fusible : T1L / 250 V Dimensions : 264 x 214 x 77 mm (l x L x H) -
Page 28: Dimensions
Club Par Dizzy 3/8 Dimensions Code commande : 42653... -
Page 29: Remarques
Club Par Dizzy 3/8 Remarques Code commande : 42653... - Page 30 Club Par Dizzy 3/8 Code commande : 42653...
- Page 31 ©2019 Showtec...
