Sommaire des Matières pour SHOWTEC Star Sky 2 DMX V2

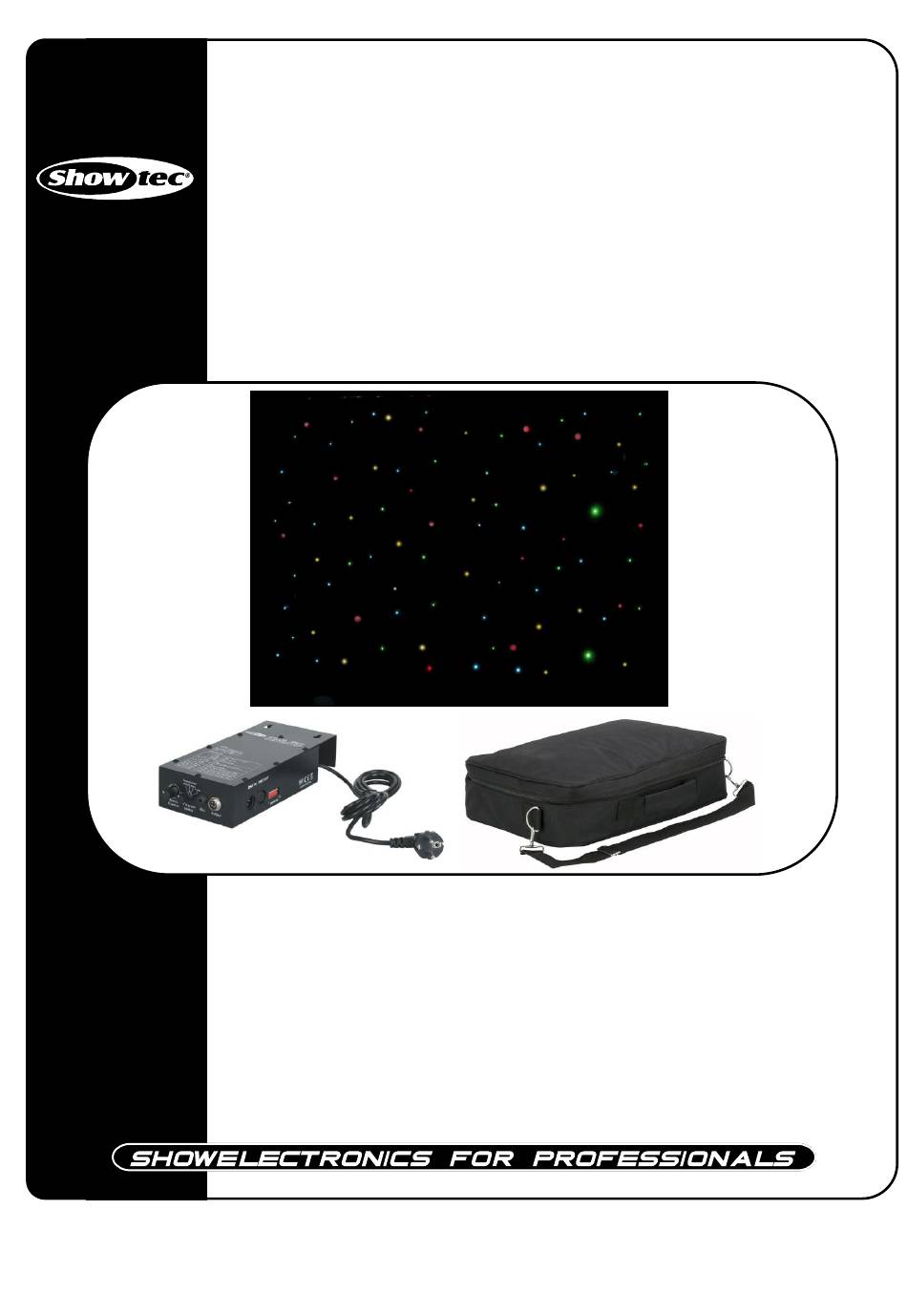

- Page 1 Colour Star Sky II DMX ORDERCODE 40343...
- Page 2 Showtec. Le Showtec Star Sky 2 va vous permettre de créer l’animation dans n’importe quel lieu. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles. Nous concevons et fabriquons un matériel d’éclairage professionnel destiné à l’industrie du spectacle et du divertissement.
-
Page 3: Table Des Matières
Showtec Showtec Star Sky 2 Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Aperçu .................................... 6 Contrôleur .................................. -
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Showtec Star Sky 2 avec câble d’alimentation IEC de 1,5 m • Câble XLR spécial à 3 broches de 0,9 m •... - Page 5 Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
L’utilisateur est responsable du positionnement et du fonctionnement corrects du Star Sky 2. Le fabriquant décline toute responsabilité en cas de dommages causés par la mauvaise utilisation ou l’installation incorrecte de cet appareil. Cet appareil est répertorié sous la protection classe 1. Il est donc primordial de connecter le conducteur jaune / vert à... -
Page 7: Instructions De Retour
Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT... -
Page 8: Description De L'appareil
Description de l’appareil Caractéristiques The Showtec Star Sky 2 est un effet lumineux avec des effets d’excellente qualité. • Largeur totale : 6 m. Longueur totale : 3 m • Contrôleur DMX et sac de transport inclus • 7 Canaux DMX •... -
Page 9: Installation
Installation Retirez tout le matériel d’emballage du Star Sky. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie. Réglage et fonctionnement Suivez les indications ci-dessous, en fonction du mode de fonctionnement choisi. -
Page 10: Réglage Du Dip Switch Pour Le Mode Dmx
Les adresses du contrôleur peuvent être définies en faisant glisser les DIP Switchs DMX appropriés. Vous devez savoir que les réglages des adresses DMX sont la somme des valeurs du DIP switch. Une adresse DMX standard pour un Showtec Star Sky configuré avec 7 canaux est définie de la manière suivante :... -
Page 11: Tableau De Calcul Rapide Des Adresses Dmx
Tableau de calcul rapide des adresses DMX... -
Page 12: Entretien
Entretien Le Showtec Star Sky 2 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. -
Page 13: Dépannage
5. Si vous ne parvenez pas à déterminer la cause du problème, n’ouvrez en aucun cas le Star Sky, cela pourrait abîmer l’unité et annuler la garantie. 6. Rapportez l’appareil à votre revendeur Showtec. Pas de réponse du DMX Réponse : il se peut que le problème soit lié au câble ou aux connecteurs DMX ou à un mauvais fonctionnement du contrôleur ou de la carte DMX d’effets lumineux. -
Page 14: Caractéristiques Du Produit
Caractéristiques du produit Modèle : Showtec Star Sky 2 Alimentation : 240 V - 50 Hz (CE) Contrôleur DMX et sac de transport inclus 7 Canaux DMX 192 LEDs Fusible 2A / 250 V 3 versions disponibles : LEDs blanches avec tissu noir (40342) LEDs colorées avec tissu noir (40343)
