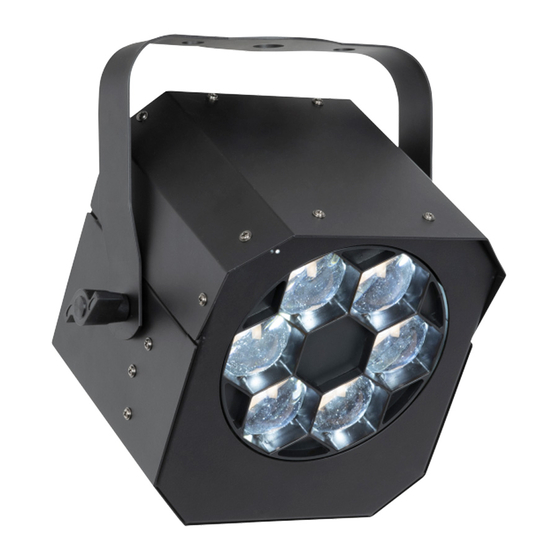

MANUEL D'UTILISATEUR
FRANÇAIS
Dreamwave
V1
Code commande : 43166
Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas

Publicité

Table des Matières
loading

Manuels Connexes pour SHOWTEC Dreamwave 43166

Sommaire des Matières pour SHOWTEC Dreamwave 43166

  • Page 1 MANUEL D’UTILISATEUR FRANÇAIS Dreamwave Code commande : 43166 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...

  • Page 2: Table Des Matières

    Dreamwave Table des matières Avertissement ..................................2 Consignes de sécurité..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Branchement sur la prise secteur ..........................5 Instructions de renvoi ..............................6 Réclamations ................................. 6 Description de l’appareil ..............................7 Présentation ................................... 7 Partie avant ...................................

  • Page 3: Avertissement

    Conserver la boîte en carton et tous les matériaux d’emballage. S’il est nécessaire de renvoyer l’appareil à l’usine, veiller à utiliser la boîte en carton et les matériaux d’emballage d’origine. Le contenu expédié comprend : ● Showtec Dreamwave ● Cordon d’alimentation IEC (1,5 m) ●...
  • Page 4 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.

  • Page 5: Conditions D'utilisation

    Dreamwave ● À l’usage des adultes seulement. L’appareil doit être installé hors de la portée des enfants. Ne laissez jamais l’appareil fonctionner sans surveillance. ● N’essayez pas de shunter la protection thermostatique ou les fusibles. ● L’utilisateur est responsable du positionnement et du fonctionnement corrects de l’Helix. Le fabricant décline toute responsabilité...

  • Page 6: Branchement Sur La Prise Secteur

    Dreamwave Procédure : ● Si le Dreamwave est suspendu à un plafond ou à une solive, un système de fixation professionnel doit être utilisé. ● Utilisez un collier pour le fixer au support de montage au système de fixation. ● Veillez toujours à...

  • Page 7: Instructions De Renvoi

    Dreamwave Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number).

  • Page 8: Description De L'appareil

    Dreamwave Description de l’appareil Caractéristiques Le Dreamwave est un effet lumineux doté d’une sortie très puissante et d’effets d’excellente qualité. Il est équipé d’un stroboscope et d’effets LED. ● Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz ●...

  • Page 9: Partie Avant

    Dreamwave Partie avant Schéma 2 01) Support de montage 02) Vis de réglage 03) 6 LEDs RGB 4-en-1 de 15 W Partie arrière Schéma 3 04) Écran LED + boutons de contrôle 08) Sortie du connecteur d’alimentation IEC 05) Ventilateur de refroidissement 09) Entrée de la prise d’alimentation IEC + fusible 06) Connexion de mise à...

  • Page 10: Installation

    Dreamwave Installation Retirez tout le matériel d’emballage du Dreamwave. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Débranchez toujours l’appareil avant d’effectuer l’entretien ou la maintenance. Les dommages causés par le non-respect du manuel ne sont pas couverts par la garantie.

  • Page 11: Plusieurs Dreamwave (Contrôle Dmx)

    Dreamwave Plusieurs Dreamwave (contrôle maître / esclave) Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Plusieurs Dreamwave (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air.
  • Page 12 Dreamwave Configuration DMX de plusieurs Dreamwave Schéma 5 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 43166...

  • Page 13: Câblage Des Données

    Dreamwave Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave. Le nombre combiné...

  • Page 14: Panneau De Contrôle

    Dreamwave Panneau de contrôle A) Écran LED Bouton Menu C) Bouton Down D) Bouton Up Bouton Enter Schéma 6 Mode de contrôle Les appareils sont reliés individuellement sur un câble de transmission de données et connectés à la console de contrôle Les appareils répondent au signal DMX de la console de contrôle.

  • Page 15: Vue D'ensemble

    Dreamwave Vue d’ensemble Code commande : 43166...

  • Page 16: Options Du Menu Principal

    Dreamwave Options du menu principal Adresses DMX Mode canal Mode esclave Mode maître Mode Show Contrôle sonore Sensibilité Dysfonctionnement du mode DMX Rétroéclairage Inversion de l’affichage Mode manuel Température Temps de fonctionnement de l’appareil Version du logiciel 1. Adresses DMX Ce menu vous permet de définir l’adressage DMX.

  • Page 17: Mode Esclave / Esclave Inversé

    Dreamwave 3. Mode esclave / esclave inversé Ce menu vous permet de régler le mode esclave ou esclave inversé. 01) Une fois dans le menu principal, appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir ce menu. 03) Appuyez sur les boutons Up / Down pour choisir l’un des 2 modes esclaves : Mode esclave normal.

  • Page 18: Mode Sensibilité

    Dreamwave 7. Mode sensibilité Grâce à ce menu, vous pouvez régler le bouton de sensibilité. 01) Appuyez sur le bouton Menu, puis sur les boutons Up / Down jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir ce menu. 03) Vous pouvez choisir entre 100 niveaux de sensibilité...

  • Page 19: Mode Manuel

    Dreamwave 11. Mode manuel Ce menu vous permet de configurer manuellement les couleurs désirées. 01) Appuyez sur le bouton Menu jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton Enter pour ouvrir le menu. 03) Appuyez sur le bouton Enter pour naviguer dans les options disponibles : Réglage graduel de l’intensité...

  • Page 20: Canaux Dmx

    Dreamwave Canaux DMX 10 canaux Canal 1 – LED rouge le canal 5 doit être ouvert 0 - 255 Réglage graduel de la LED rouge de 0 à 100 % Canal 2 – LED verte le canal 5 doit être ouvert 0 - 255 Réglage graduel de la LED verte de 0 à...
  • Page 21 Dreamwave Canal 10 – roue de motifs Les canaux 1 - 4 et le canal 5 doivent / doit être réglé(s) sur une valeur comprise entre 1 et 255 0 - 63 Motif 1 (effet de type eau) 64 - 127 Motif 2 (effet de type point) 128 - 191 Rotation dans le sens inverse des aiguilles d’une montre, de lente à...
  • Page 22 Dreamwave Canal 9 – LED bleue 1 les canaux 3 et 5 doivent être ouverts 0 - 127 LED bleue 6 désactivée 128 - 255 LED bleue 6 activée Canal 10 – LED blanche 1 les canaux 4 et 5 doivent être ouverts 0 - 127 LED blanche 6 désactivée 128 - 255...
  • Page 23 Dreamwave Canal 22 – LED blanche 4 les canaux 4 et 5 doivent être ouverts 0 - 127 LED blanche 6 désactivée 128 - 255 LED blanche 6 activée Canal 23 – LED rouge 5 les canaux 1 et 5 doivent être ouverts 0 - 127 LED rouge 6 désactivée 128 - 255...

  • Page 24: Maintenance

    Dreamwave Canal 33 – roue de rotation de la lentille Les canaux 1 - 4 et le canal 5 doivent / doit être réglé(s) sur une valeur comprise entre 1 et 255 0 - 127 Indexation de la lentille 128 - 191 Rotation dans le sens inverse des aiguilles d’une montre, de lente à...

  • Page 25: Résolution Des Problèmes

    Il se peut que le problème soit lié : à l’alimentation, aux LED, au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) LEDs. Rapportez le Dreamwave à votre revendeur Showtec. Fusible. Remplacez le fusible. Reportez-vous à la page 23 pour remplacer le fusible.
  • Page 26 Dreamwave Problème Cause(s) probable(s) Solution L’alimentation est défectueuse • Vérifiez que l’appareil est allumé Un ou plusieurs et que les câbles sont appareils ne correctement branchés. fonctionnent pas Le fusible principal a grillé. • Remplacez le fusible. Les appareils se La console de contrôle n’est pas •...

  • Page 27: Spécifications Du Produit

    Dreamwave Spécifications du produit Modèle : Showtec Dreamwave Tension d’entrée : 100 - 240 V C.A., 50 / 60 Hz Consommation : 70 W (pleine puissance) Raccordement DMX : 30 unités Liaison d’alimentation en @110 V 25 unités Liaison d’alimentation en @240 V 52 unités...

  • Page 28: Dimensions

    Dreamwave Dimensions Code commande : 43166...
  • Page 29 Dreamwave Code commande : 43166...

  • Page 30: Remarques

    Dreamwave Remarques Code commande : 43166...
  • Page 31 Dreamwave Code commande : 43166...
  • Page 32 ©2018 Showtec...
