Sommaire des Matières pour SHOWTEC Expression 33000 Zoom RGBWA V2

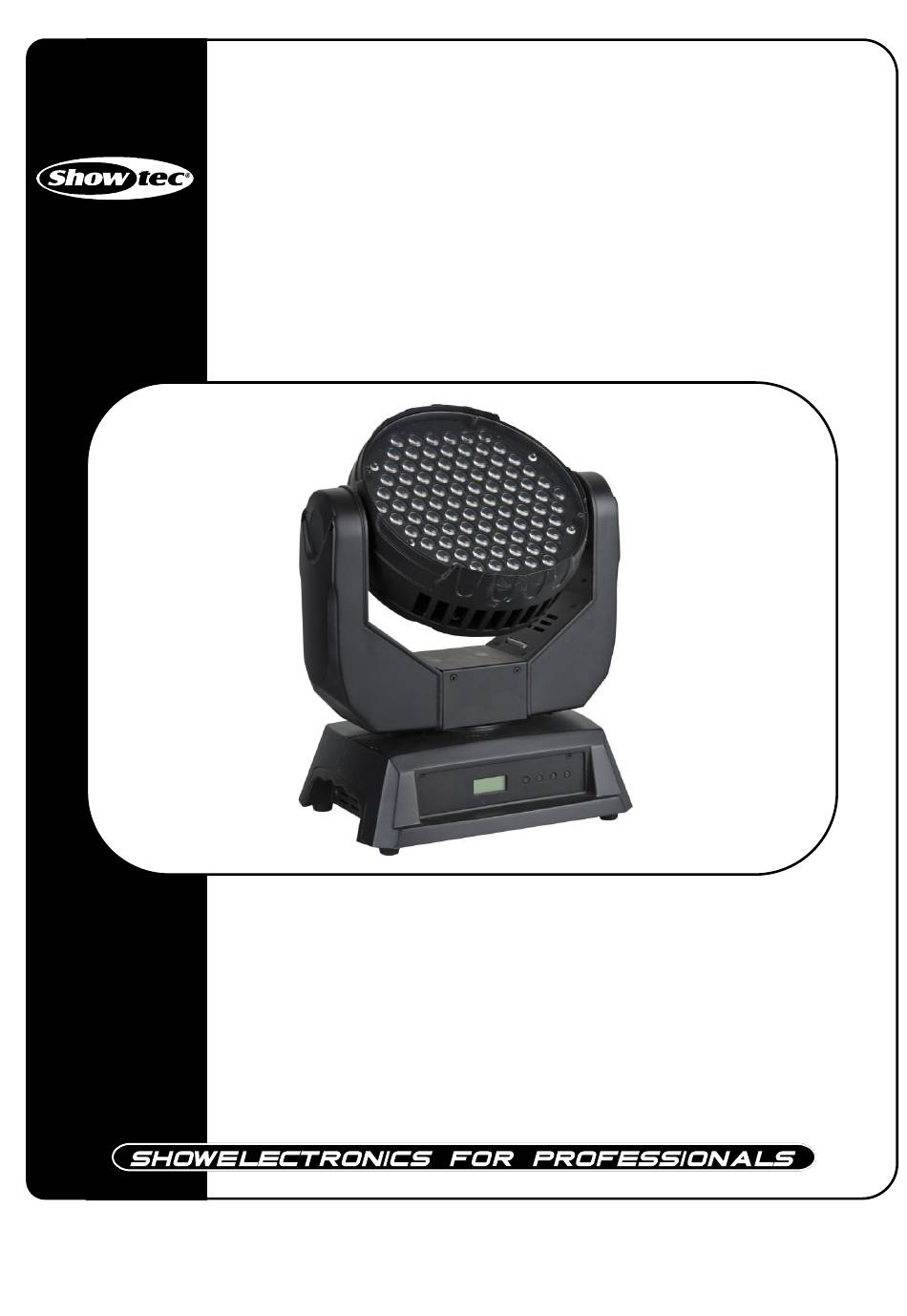

- Page 1 Expression 33000 Zoom RGBWA V2 ORDERCODE 41368...
- Page 2 & play ou une présentation DMX sophistiquée, ce produit est conçu pour répondre à toutes vos attentes. Vous pouvez compter sur la qualité Showtec et choisir dans un large éventail de produits d’éclairage aux finitions exceptionnelles.
-
Page 3: Table Des Matières
Showtec Showtec Expression 33000 Fiche de produit ™ Avertissement ..................................2 Consignes de sécurité ..............................2 Conditions d’utilisation ..............................4 Fixation .................................... 4 Instructions de retour ..............................5 Réclamations ................................. 5 Description de l’appareil ..............................6 Aperçu .................................... 6 Face arrière ..................................7 Installation ................................... -
Page 4: Avertissement
Si un appareil doit être renvoyé à l’usine, il est important de le remettre dans sa boîte et son emballage d’origine. Le contenu expédié comprend : • Showtec Indigo 33000 LED avec câble d’alimentation IEC Volex de 1,5 m • 2 support pour montage sur structure • Câble de sécurité... - Page 5 La condensation qui se formerait à l’intérieur de l’appareil pourrait l’endommager. Laissez l’appareil hors tension et à température ambiante. Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
ATTENTION ! PEUT PROVOQUER DES BLESSURES OCULAIRES ! Ne regardez jamais directement la source lumineuse (spécialement pour les personnes épileptiques) ! Conditions d’utilisation • Cet appareil ne doit pas être utilisé en permanence. Des pauses régulières vous permettront de le faire fonctionner pendant une longue période sans problèmes. -
Page 7: Instructions De Retour
Branchement au secteur Branchez la fiche d’alimentation de l’appareil au secteur. Veillez à toujours connecter le bon câble de couleur à l’endroit approprié. International Câble UE Câble Royaume-Uni Câble USA Broche MARRON ROUGE JAUNE / CUIVRE PHASE BLEU NOIR ARGENTÉ NEUTRE JAUNE / VERT VERT... -
Page 8: Description De L'appareil

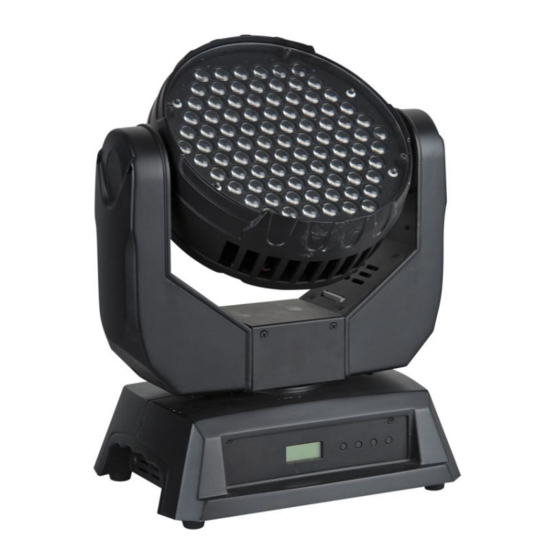

Description de l’appareil Caractéristiques Le Showtec Expression 33000 est une tête mobile avec une grande puissance en sortie et des effets d’excellente qualité. • Tension d’entrée : 100 - 240 V C.A. • Puissance max. 588 W • Puissance continue 313 W •... -
Page 9: Face Arrière
Face arrière Fig. 2 3 4 5 3) Terre Interrupteur ON/OFF 5) Connecteur d’alimentation IEC + fusible T5 A 250 V Connecteur de signal DMX (IN) à 3 broches Connecteur de signal DMX (OUT) à 3 broches Connecteur de signal DMX (IN) à 5 broches Connecteur de signal DMX (OUT) à... -
Page 10: Connexion De L'appareil
Connexion de l’appareil Vous allez avoir besoin d’un câble data série pour faire fonctionner l’éclairage d’un ou de plusieurs appareils, si vous utilisez un contrôleur DMX-512, ou pour synchroniser l’éclairage d’au moins deux appareils, s’ils sont configurés en mode maître / esclave. Le nombre combiné de canaux requis par tous les appareils sur un câble data série détermine le nombre d’appareils que ce câble peut prendre en charge. -
Page 11: Modes De Contrôle
Modes de contrôle 3 modes sont disponibles : • Programmes intégrés • Maître / esclave • DMX512 (basique / 12 canaux, avancé / 15 canaux ou G1 / 14 canaux) Un Expression 33000 (programmes intégrés) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. -
Page 12: Plusieurs Expressions (Contrôle Dmx)
Plusieurs Expressions (contrôle DMX) 1. Fixez l’effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 2. Utilisez toujours un câble de sécurité (code commande 70140 / 70141). Utilisez un câble XLR à 3 broches pour connecter les Expressions et autres appareils. Raccordez les unités entre elles (Fig. -
Page 13: Panneau De Contrôle
L’Expression 33000 peut être utilisé avec un contrôleur en mode contrôle ou sans contrôleur en mode autonome. Panneau de contrôle Fig. 6 A. Écran LCD D. Bouton UP B. Bouton MENU E. Bouton DOWN C. Bouton ENTER Mode de contrôle DMX Les appareils sont adressés individuellement sur un câble et connectés au contrôleur. -
Page 14: Vue D'ensemble
Vue d’ensemble... - Page 15 Une fois cette étape passée, vous verrez apparaître le menu 5.2 - 5.13...
-
Page 17: Options Du Menu Principal
Options du menu principal Appuyez sur le bouton MODE pour défiler dans les 9 options du menu : Afin d’accéder au menu 7, 8 et 9, vous devez saisir le mot de passe UP DOWN UP DOWN dans le menu EXTRA. Il est alors possible de faire apparaître les 3 menus cachés en utilisant le bouton MENU. -
Page 18: Adressage Dmx
Adressage DMX Avec ce menu, vous pouvez définir l’adressage DMX. 1) Appuyez sur MENU jusqu’à ce que l’écran affiche : INTRO. 2) Appuyez sur ENTER et utilisez les boutons UP / DOWN pour aller au menu ADRESS. 3) Appuyez sur ENTER pour ouvrir le menu. Vous pouvez choisir parmi 512 adresses DMX différentes. Utilisez les boutons UP / DOWN pour sélectionner l’adresse requise entre 000 - 512. -
Page 19: Mode Slave (Esclave)
Programmes intégrés (Auto_1 + Auto_2) L’appareil reproduira les programmes intégrés de manière autonome. Mode CUSTOM (personnalisé) Avant de lancer un programme personnalisé, vous devez saisir certaines valeurs. Pour en savoir plus, référez-vous au menu EDIT. Mode Slave (esclave) Ce menu vous permet de configurer l’Expression en tant qu’appareil esclave. 1) Appuyez sur MENU jusqu’à... -
Page 20: Informations Concernant La Version
Informations concernant la version 1) Appuyez sur MENU jusqu’à ce que l’écran affiche : INTRO. 2) Appuyez sur ENTER et utilisez les boutons UP / DOWN pour aller au menu INFO. 3) Appuyez sur ENTER pour visualiser le numéro de version de votre Expression 33000. 2. -
Page 21: Edit (Édition)
3) Appuyez sur ENTER pour ouvrir le menu. Utilisez les boutons Up / Down pour sélectionner le réglage souhaité. 4) Une fois celui-ci choisi, appuyez sur le bouton ENTER pour le sauvegarder. 5. Edit (édition) 1) Appuyez sur MENU jusqu’à ce que l’écran affiche : EDIT. 2) Appuyez sur ENTER et utilisez les boutons UP / DOWN pour naviguer parmi les options suivantes : STEP, PAN, TILT, SPEED, RED, GREEN, BLUE, WHITE, AMBER, DIMMER, STROBE, ZOOM, TIME, USE. -
Page 22: Calib (Calibrage)
7. Calib (calibrage) -
Page 23: Zoom
7. Calib (calibrage) 1) Appuyez sur MENU jusqu’à ce que l’écran affiche : CALIB. 2) Appuyez sur ENTER et utilisez les boutons UP / DOWN pour choisir parmi les différentes températures de couleur. 3) L’Expression dispose de 11 blancs et RGB à blanc préprogrammés. Il est possible de les éditer en les mélangeant avec le rouge, le vert et le bleu. -
Page 24: Canaux Dmx
Canaux DMX 15 canaux (Advanced) Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 25 Canal 12 – variateur d’intensité 0 - 255 De noir à plus clair Canal 13 – obturateur / stroboscope (le variateur d’intensité doit être ouvert 0 - 9 Ouvert 10 - 255 Effet stroboscope allant de lent à rapide (0 - 10 flashs / sec.) Canal 14 –...
-
Page 26: Canaux (Basic)
12 canaux (Basic) Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). - Page 27 Canal 10 – obturateur / stroboscope (le variateur d’intensité doit être ouvert 0 - 9 Ouvert 10 - 255 Effet stroboscope allant de lent à rapide (0 - 10 flashs / sec.) Canal 11 – zoom 0 - 255 Zoom Canal 12 –...
-
Page 28: Canaux (G1)
14 canaux (G1) Canal 1 – mouvement horizontal (orientation) Faites monter le curseur afin de faire bouger la tête horizontalement (PAN). Mouvement de la tête réglable de manière graduelle en déplaçant le curseur d’une extrémité à l’autre (0 - 255, 128 - centre). -
Page 29: Réglages Des Canaux
4. Les câbles d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. Le Showtec Expression 33000 ne requiert presque aucune maintenance. Cependant, vous devez veiller à la propreté de l’unité. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. -
Page 30: Remplacement D'un Fusible
Réponse : il se peut que le problème soit lié à l’alimentation, aux LEDs ou au fusible. 1. Alimentation. Vérifiez si l’unité est branchée à l’alimentation appropriée. 2. LEDs. Rapportez l’Expression 33000 à votre revendeur Showtec. 3. Fusible. Remplacez le fusible. Reportez-vous à la section ci-dessus pour mener à bien cette opération. - Page 31 Problème Cause(s) probable(s) Solution(s) Un ou plusieurs L’alimentation est défectueuse. • Vérifiez si l’appareil est allumé et les câbles appareils correctement branchés. semblent Le fusible principal a grillé. • Remplacez le fusible. totalement hors d’usage. Les appareils se Le contrôleur n’est pas connecté. •...
-
Page 32: Caractéristiques Du Produit
Caractéristiques du produit Modèle : Showtec Expression 33000 Tension : 100 - 240 V - 50 Hz (CE) Puissance max. 588 W Puissance continue 313 W Fusible : T5 A / 250 V Dimensions : 310 x 296 x 460 mm (L x l x H)
