Plusieurs Expressions (contrôle DMX)
1. Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
2. Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
3.
Utilisez un câble XLR à 3 broches pour connecter les Expressions et autres appareils.
4.

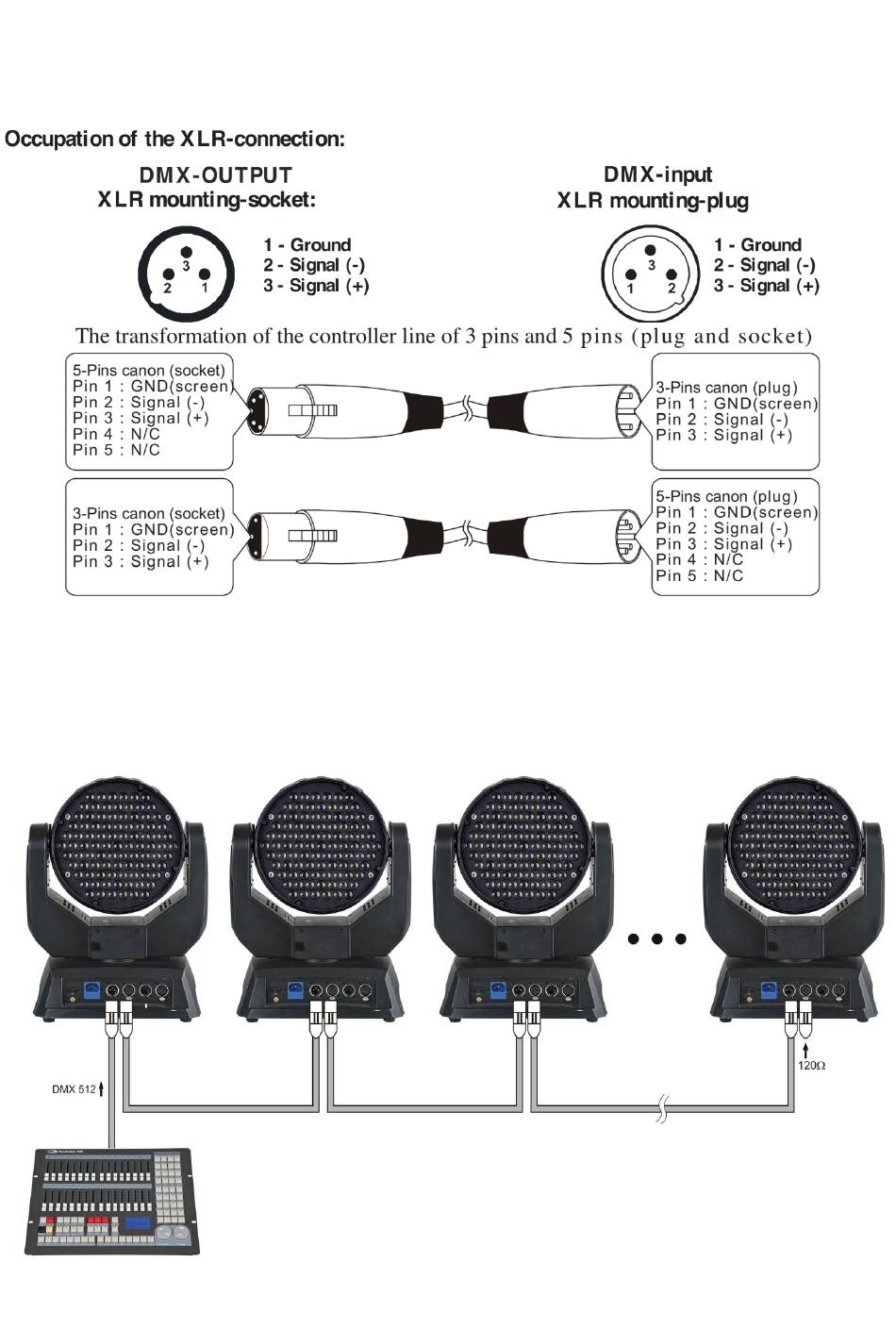

Raccordez les unités entre elles (Fig. 5), puis connectez un câble DMX entre la prise DMX « out » de la
première unité et la prise « in » de la seconde unité. Répétez cette opération pour raccorder la
seconde, la troisième et la quatrième unité.
5.
Alimentation électrique : connectez les cordons d'alimentation électrique aux prises IEC de chaque
unité, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par la
première unité. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Configuration DMX de plusieurs Expressions
10
Fig. 5
