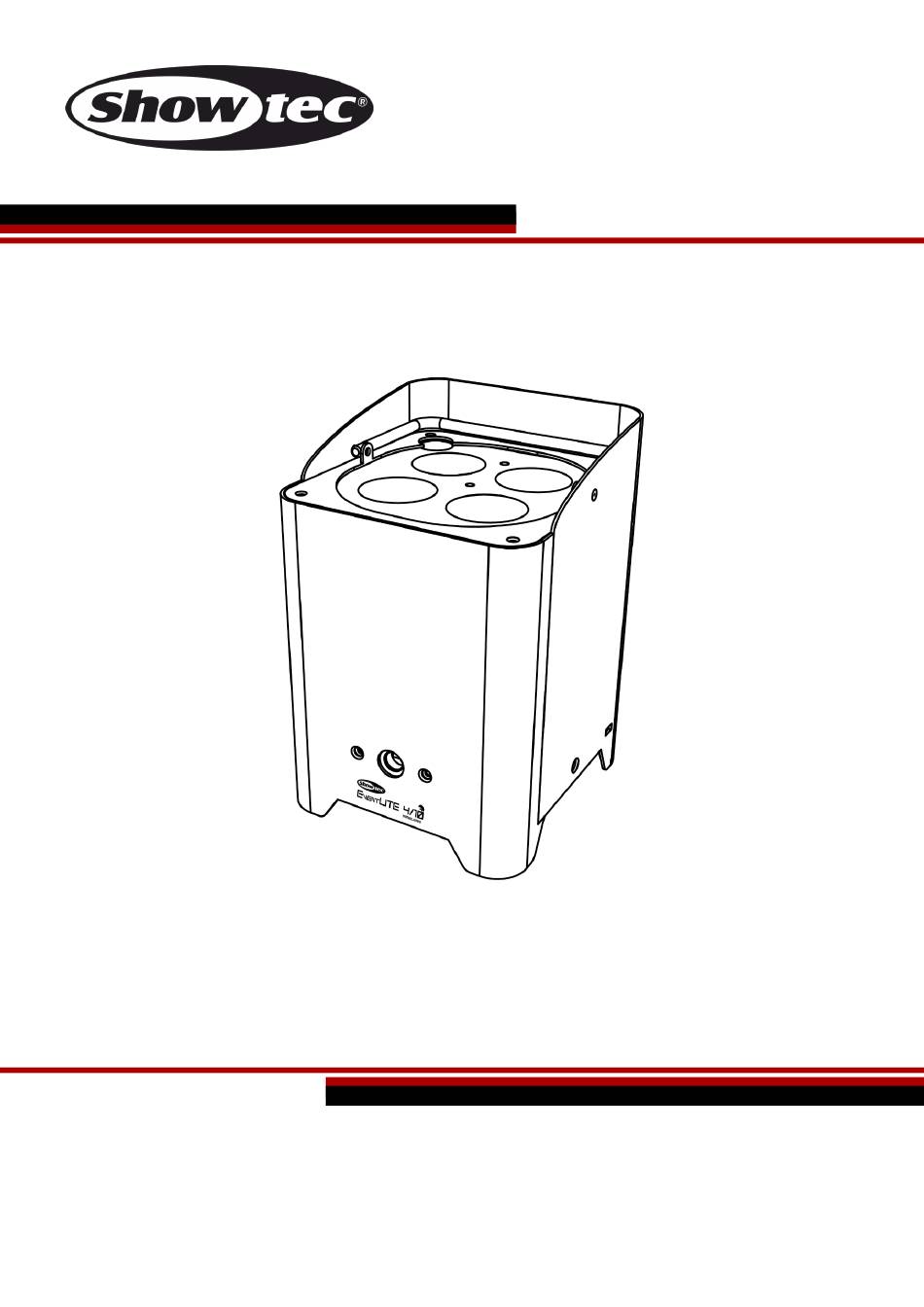

- Page 1 MANUEL D’UTILISATEUR FRANÇAIS EventLITE 4/10 Q4 Code commande : 44060 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
-
Page 2: Table Des Matières
EventLITE 4/10 Q4 Table des matières Avertissement ..................................3 Consignes de sécurité ..............................3 Conditions d’utilisation ..............................5 Fixation ................................... 5 Branchement à la prise secteur ..........................6 Instructions de renvoi..............................7 Réclamations ................................7 Description de l’appareil ..............................8 Présentation .................................. - Page 3 EventLITE 4/10 Q4 3. Mode fondu ................................31 4. Adresse DMX / mode du canal DMX ......................32 5. Mode économie..............................32 Canaux DMX ................................32 4 canaux..................................32 6 canaux..................................32 9 canaux..................................33 Maintenance ..................................35 Résolution des problèmes .............................35 Absence de lumière ..............................35 Absence de réponse au DMX ..........................35 Caractéristiques du produit ............................37...
-
Page 4: Avertissement
EventLITE 4/10 Q4 Avertissement Consignes de déballage Dès réception du produit, ouvrir la boîte en carton avec précaution et en vérifier le contenu. Veiller à ce que toutes les pièces s’y trouvent et soient en bon état. Si une pièce a été endommagée lors du transport ou que le carton lui-même présente des signes de mauvaise manipulation, en informer aussitôt... - Page 5 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
-
Page 6: Conditions D'utilisation
EventLITE 4/10 Q4 ● La GARANTIE concernant la batterie est seulement de 6 mois après la date d’achat. Si votre batterie continue à ne pas fonctionner après une charge ou si elle ne se recharge plus, vous pouvez en commander une nouvelle. Le numéro de pièce détachée de la batterie doit être demandé. -
Page 7: Branchement À La Prise Secteur
EventLITE 4/10 Q4 L’EventLITE peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. L’utilisateur met non seulement sa propre sécurité en péril, mais également celle des autres ! Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Branchement à... -
Page 8: Instructions De Renvoi
EventLITE 4/10 Q4 Instructions de renvoi S’acquitter de l’affranchissement postal de la marchandise renvoyée avant de l’expédier et utiliser les matériaux d’emballage d’origine ; aucun timbre de retour prépayé ne sera fourni. Étiqueter clairement l’emballage à l’aide du numéro d’autorisation de renvoi (RMA – Return Authorization Number). -
Page 9: Description De L'appareil

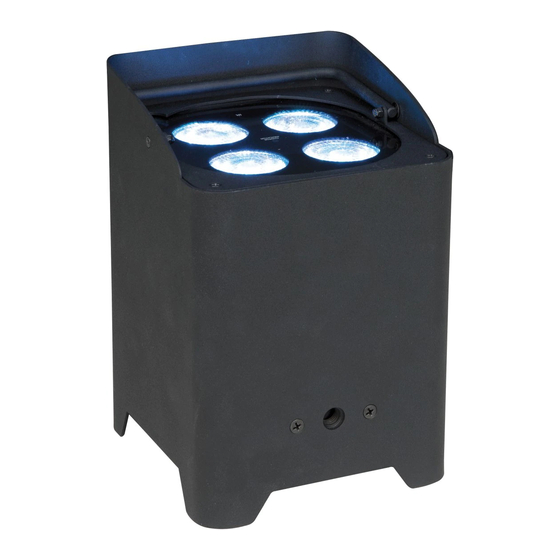

EventLITE 4/10 Q4 Description de l’appareil Caractéristiques L’EventLITE 4/10 Q4 est un projecteur LED à batterie doté d’un mode DMX sans fil de Showtec. ● Source lumineuse : 4 LEDs RGBW de 10 W ● DMX sans fil de Wireless Solutions Sweden ●... -
Page 10: Présentation
EventLITE 4/10 Q4 Présentation Schéma 1 01) Antenne de réception DMX sans fil 02) Télécommande infrarouge 03) Témoin de charge 04) Trou de montage pour collier (M10) 05) 4 LEDs RGBW de 10 W Partie inférieure Schéma 2 06) Témoin LED W-DMX 07) Écran OLED + boutons de commande... -
Page 11: Installation
EventLITE 4/10 Q4 Installation Retirez tout le matériau d’emballage de l’EventLITE 4/10 Q4. Veillez à ce que la mousse et le plastique de rembourrage soient complètement retirés. Branchez tous les câbles. N’alimentez pas le système avant de l’avoir correctement configuré et connecté. -
Page 12: Réglage Et Utilisation
EventLITE 4/10 Q4 Réglage et utilisation Avant de brancher l’appareil, assurez-vous toujours que la tension d’alimentation correspond bien à celle du produit. N’essayez pas d’utiliser un produit fonctionnant en 120 V sur une alimentation de 230 V, ou inversement. Charge de la batterie intégrée 01) Pour charger la batterie, vous devez brancher le cordon d’alimentation IEC inclus. -
Page 13: Plusieurs Eventlite (Contrôle Maître/Esclave)
EventLITE 4/10 Q4 Plusieurs EventLITE (contrôle maître/esclave) 01) Fixez l’effet lumineux à une structure solide. Laissez au moins 0,5 mètre sur tous les côtés pour que l’air circule comme il faut. 02) Utilisez toujours un câble de sécurité (code de produit 70140 / 70141). -
Page 14: Plusieurs Eventlite (Contrôle Maître / Esclave Sans Fil)
EventLITE 4/10 Q4 Plusieurs EventLITE (contrôle maître / esclave sans fil) 01) Installez plusieurs EventLITE aux emplacements souhaités (distance Wi-Fi max. : 250 m). 02) Déverrouillez le W-DMX sur tous les EventLITE (voir page 23 pour plus d’informations). 03) Assurez-vous que tous les appareils sont en mode « esclave ». -
Page 15: Plusieurs Eventlite (Contrôle Dmx)
EventLITE 4/10 Q4 Plusieurs EventLITE (contrôle DMX) 01) Fixez l’effet lumineux à une structure stable. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne circulation d’air. 02) Utilisez toujours un câble de sécurité (code de produit 70140/70141). -
Page 16: Plusieurs Eventlite (Contrôle Dmx Sans Fil)
EventLITE 4/10 Q4 Plusieurs EventLITE (contrôle DMX sans fil) 01) Installez plusieurs EventLITE aux emplacements souhaités (distance Wi-Fi max. : 250 m). 02) Assurez-vous que tous les EventLITE sont en mode « esclave ». 03) Afin que tous les EventLITE reçoivent correctement le signal DMX sans fil, rendez-vous dans le menu principal et appuyez sur les boutons UP / DOWN pour sélectionner 1: DMX, puis appuyez sur le... -
Page 17: Connexion De L'eventlite À L'émetteur De Signaux Dmx Sans Fil
Lorsque la communication DMX sans fil est normale, le témoin LED reste toujours allumé. L’EventLITE 4/10 Q4 ne parvient pas à recevoir simultanément un signal DMX sans fil et un autre signal via un câble. Lorsque l’appareil est en mode automatique, programmes intégrés ou manuel, vérifiez que l’émetteur de signaux sans fil 2,4 gHz correspondant est éteint. -
Page 18: Câblage De L'appareil
EventLITE 4/10 Q4 Câblage de l’appareil Vous allez avoir besoin d’une ligne de données sérielle pour générer des shows lumineux, que ce soit pour contrôler un ou plusieurs appareils par le biais d’une console DMX-512 ou pour synchroniser des shows basés sur au moins deux appareils configurés préalablement en mode maître / esclave Le nombre combiné... -
Page 19: Panneau De Contrôle
EventLITE 4/10 Q4 L’EventLITE 4/10 Q4 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Panneau de contrôle A) Écran OLED Bouton MENU C) Bouton ENTER D) Bouton UP Bouton DOWN Schéma 9 Mode de contrôle DMX... -
Page 20: Aperçu Du Menu
EventLITE 4/10 Q4 Aperçu du menu Code commande : 44060... - Page 21 EventLITE 4/10 Q4 Code commande : 44060...
-
Page 22: Options Du Menu Principal
EventLITE 4/10 Q4 Au démarrage, l’EventLITE affiche le mode de canal DMX sélectionné, l’adresse DMX de démarrage, le niveau de charge de la batterie et la température actuelle. Options du menu principal 01) Appuyez sur le bouton ENTER pour ouvrir le menu principal. L’écran affiche : 02) Appuyez sur les boutons UP / DOWN pour sélectionner le menu souhaité. -
Page 23: Address (Adresse)
EventLITE 4/10 Q4 1.1. Address (adresse) Ce menu vous permet de définir l’adresse DMX de départ. 01) Appuyez sur les boutons UP / DOWN pour choisir l’adresse DMX souhaitée. La plage de réglages est comprise entre 001 et 512. 02) Appuyez sur le bouton ENTER pour confirmer votre choix. -
Page 24: W-Dmx Unlock (Déverrouillage W-Dmx)
EventLITE 4/10 Q4 05) Ouvrez le menu SIGNAL sur les derniers esclaves procéder à la déconnexion. CLEAR s’affiche alors à l’écran. Appuyez sur le bouton ENTER des appareils esclaves pour les déconnecter de l’appareil maître. Une fois déconnectés, leurs témoins LED W-DMX (06) s’éteignent. -
Page 25: Auto
EventLITE 4/10 Q4 3. Auto Ce menu vous permet d’activer le programme automatique. 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN jusqu’à ce que l’écran affiche AUTO. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN et choisissez YES (démarrage du programme automatique) ou... -
Page 26: Master/Slave Mode (Mode Maître / Esclave)
EventLITE 4/10 Q4 5. Master/Slave Mode (mode maître / esclave) Ce menu vous permet de régler l’appareil comme maître ou esclave. 01) Dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir SLAVE. 02) Appuyez sur le bouton ENTER pour ouvrir le menu. L’écran affiche : 03) Appuyez sur les boutons UP / DOWN pour choisir YES ou NO. -
Page 27: Curves Select (Choix De Courbe)
EventLITE 4/10 Q4 6.1. Curves Select (choix de courbe) Ce menu vous permet de régler les courbes du variateur d’intensité. 01) Appuyez sur les boutons UP / DOWN pour choisir l’une des 3 courbes de variation d’intensité : 02) Appuyez sur le bouton ENTER pour confirmer votre choix. -
Page 28: Economy (Mode Économie)
EventLITE 4/10 Q4 6.3. Economy (mode économie) Ce menu vous permet de régler le mode d’économie d’énergie de l’appareil. 01) Utilisez les boutons UP / DOWN pour sélectionner On ou OFF. 02) Si vous choisissez ON, l’EventLITE fonctionne à 80 % de ses capacités (mode économie). -
Page 29: Ir (Infrarouge)
EventLITE 4/10 Q4 6.6. IR (infrarouge) Ce menu vous permet d’activer le contrôle la télécommande. 01) Utilisez les boutons UP / DOWN pour sélectionner ON ou OFF. 02) Si vous choisissez ON, la télécommande est activée et peut faire fonctionner l’appareil. -
Page 30: Information
EventLITE 4/10 Q4 7. Information Ce menu vous permet de visualiser la version actuelle du logiciel, la température en cours, la durée de vie totale, le mode de fonctionnement et l’identificateur unique de l’appareil (UID). 01) Une fois dans le menu principal, appuyez sur les boutons UP / DOWN pour choisir INFORMATION. -
Page 31: Télécommande
EventLITE 4/10 Q4 Télécommande Bouton Fonction Description On/Off Permet d’allumer ou d’éteindre la sortie lumineuse. Haut Permet d’augmenter la valeur. Permet de diminuer la valeur. Auto Permet d’activer le mode automatique. Pas de fonction Programmes des Permet de choisir l’un des programmes associés aux couleurs couleurs intégrées / du... -
Page 32: Mode Automatique
EventLITE 4/10 Q4 Orange Permet d’activer la LED orange. Cyan Permet d’activer la LED cyan. Rose Permet d’activer la LED rose. 01) Appuyez sur le bouton pour définir l’appareil comme appareil maître (MASTER s’affiche alors à l’écran) ou esclave (SLAVE s’affiche alors à l’écran). Si vous définissez l’appareil comme esclave, il est impossible de le manipuler via la télécommande. -
Page 33: Adresse Dmx / Mode Du Canal Dmx
EventLITE 4/10 Q4 4. Adresse DMX / mode du canal DMX 01) Appuyez sur le bouton pour régler l’adresse DMX de démarrage. ADDRESSE s’affiche alors à l’écran. 02) Appuyez sur les boutons pour régler l’adresse DMX souhaitée. La plage de réglages est comprise entre 001 et 512. - Page 34 EventLITE 4/10 Q4 Canal 4 – variateur d’intensité vert le canal 1 doit être ouvert 0-255 Réglage graduel de la couleur verte, de sombre à plus clair Canal 5 – variateur d’intensité bleu le canal 1 doit être ouvert 0-255 Réglage graduel de la couleur bleue, de sombre à...
- Page 35 EventLITE 4/10 Q4 140-146 Couleur 20 (R000, G000, B255, W000) 147-153 Couleur 21 (R075, G000, B255, W000) 154-160 Couleur 22 (R160, G000, B255, W000) 161-167 Couleur 23 (R255, G000, B255, W000) 168-174 Couleur 24 (R255, G000, B175, W000) 175-181 Couleur 25 (R255, G000, B100, W000)
-
Page 36: Maintenance
04) Les cordons d’alimentation ne devront présenter aucune trace de dommage ou de fatigue des matériaux. L’EventLITE 4/10 Q4 ne requiert presque pas d’entretien. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, le niveau de luminosité de l’appareil pourrait nettement chuter. Débranchez la prise de courant puis nettoyez le couvercle à... - Page 37 EventLITE 4/10 Q4 Problème Cause(s) probable(s) Solution(s) ● Vérifiez si l’appareil est allumé et les L’alimentation est défectueuse Un ou plusieurs câbles sont correctement branchés. appareils ne ● Rapportez l’appareil à votre revendeur fonctionnent pas Le fusible interne a grillé...
-
Page 38: Caractéristiques Du Produit
EventLITE 4/10 Q4 Caractéristiques du produit Modèle : Showtec EventLITE 4/10 Q4 Tension d’entrée : 100-240 V C.A., 50 / 60 Hz Type de batterie : Lithium-ion Stockage de la batterie : 4,16 Ah Temps de fonctionnement : 5 heures (avec les LEDs RGBW à pleine puissance) / 12... -
Page 39: Dimensions
EventLITE 4/10 Q4 Dimensions Code commande : 44060... - Page 40 ©2018 Showtec...
