- Page 1 MANUEL D’UTILISATEUR FRANÇAIS Galactic RBP-180 Code commande : 51337 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Pays-Bas...
- Page 2 Télécommande ................................20 Canaux DMX ................................21 10 canaux .................................21 Motifs ....................................23 Maintenance ..................................24 Remplacement d’un fusible .............................24 Résolution des problèmes .............................25 Absence de lumière ..............................25 Absence de réponse au DMX ..........................25 Spécifications du produit ...............................27 Dimensions ..................................28 Code commande : 51337...
- Page 3 Le contenu expédié comprend : ● Showtec Galactic RBP-180 ● Cordon d’alimentation CEI (1,5 m). ● 2 clefs pour le système Interlock ● Fiche de verrouillage à commande sans fil ● Télécommande infrarouge ● Manuel d’utilisateur Code commande : 51337...
- Page 4 N’utilisez pas le laser si le boîtier est endommagé ou ouvert, ou si les optiques semblent être abîmées. ● Ne faites pas fonctionner le laser sans avoir lu et compris toutes les consignes de sécurité et données techniques comprises dans ce manuel. Ne regardez jamais dans l’ouverture du laser ou les faisceaux laser. Code commande : 51337...
- Page 5 Laissez l’appareil hors tension et à température ambiante. ● Si votre produit Showtec ne fonctionne pas correctement, veuillez cesser de l’utiliser immédiatement. Emballez-le correctement (de préférence dans son emballage d’origine) et renvoyez-le à votre revendeur Showtec pour révision.
- Page 6 à la radiation du laser. Déclaration de conformité Pour sa classification, votre laser a été conçu en conformité avec les normes FDA et CEI. Le Galactic est un produit laser de classe 3B. Code commande : 51337...
- Page 7 Étiquette récapitulative comprenant le numéro de modèle, le numéro de série, la date de fabrication et les étiquettes d’avertissement au sujet de la lumière laser, d’annulation de la garantie et de boîtier encastré. Sécurité laser et informations relatives à la conformité Code commande : 51337...
- Page 8 Le Galactic peut être placé sur une surface au sol dégagée ou monté sur n’importe quelle structure à l’aide d’un collier. Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Code commande : 51337...
- Page 9 BLEU BLACK ARGENTÉ NEUTRE JAUNE/VERT VERT VERT TERRE (PROTECTION) Assurez-vous que votre appareil est toujours connecté à une prise de terre ! Une mauvaise installation peut entraîner des dégâts importants ainsi que des blessures graves ! Code commande : 51337...
- Page 10 10 jours suivant la réception de la facture. Une fois cette période écoulée, les réclamations ne seront plus traitées. Les réclamations signalées dans les délais seront uniquement considérées si le client s’est dûment conformé à toutes les sections du contrat auquel se rapportent les obligations, quelle qu’en soit la nature. Code commande : 51337...

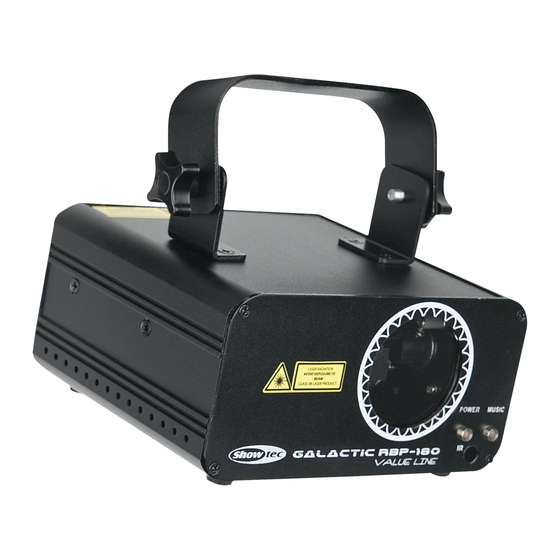

- Page 11 Galactic FX RBP-180 Description de l’appareil Caractéristiques Le Showtec Galactic FS RBP-180 est un laser avec une grande puissance en sortie et des effets d’excellente qualité. ● En utilisant plusieurs unités ensemble, vous pourrez créer un très bon spectacle lumineux à un prix abordable.
- Page 12 10) Fiche de verrouillage à commande sans fil 11) Panneau de contrôle + boutons de menu 12) Microphone intégré 13) Entrée du connecteur de signal DMX à 3 broches 14) Œillet de sécurité 15) Système Interlock Code commande : 51337...
- Page 13 Les clés doivent être mises dans le verrou de votre (15) de votre Galactic laser. Avertissement Si la fiche n’est pas branchée, votre laser ne peut pas fonctionner. Si la clé n’est pas tournée sur ON, votre laser ne peut pas fonctionner. Code commande : 51337...
- Page 14 03) Branchez le bout du cordon d’alimentation sur une prise secteur. 04) Lorsque le Galactic n’est pas connecté par un câble DMX, il fonctionne en tant qu’appareil autonome. Veuillez consulter la page 19 pour de plus amples informations sur le mode contrôlé par le son. Code commande : 51337...
- Page 15 (programme automatique ou contrôle sonore). Cela signifie que vous pouvez définir le mode d’opération que vous voulez sur l’appareil maître et faire en sorte que tous les appareils esclaves réagissent de la même manière. Plusieurs Galactic (configuration maître/esclave) Schéma 3 Code commande : 51337...
- Page 16 N’alimentez pas le système avant de l’avoir correctement configuré et connecté. Configuration DMX de plusieurs Galactic Schéma 4 Remarque : reliez tous les câbles avant de connecter à l’alimentation électrique Code commande : 51337...
- Page 17 Câble DAP Audio DMX Terminator à 3 broches Code commande FLA42. ● Câble DAP Audio DMX Terminator à 5 broches Code commande FLA43. Le Galactic RBP-180 peut être utilisé avec une console de contrôle en mode contrôle ou sans console en mode autonome. Code commande : 51337...
- Page 18 Remarque : il faut installer une fiche XLR (120 ohms) dans le dernier appareil afin d’assurer une transmission correcte sur la ligne de transmission de données DMX. Code commande : 51337...
- Page 19 Mode esclave Contrôle par télécommande Mode test Vous pouvez modifier seulement certains réglages lorsque l’affichage clignote. Si vous ne parvenez pas à modifier une valeur, appuyez une fois sur le bouton FUNC et modifiez ensuite la valeur. Code commande : 51337...
- Page 20 Ce menu vous permet d’activer le programme de test automatique. 01) Appuyez sur le bouton FUNC jusqu’à ce que l’écran affiche 02) Appuyez sur le bouton ENTER pour confirmer. 03) L’appareil initie immédiatement le programme de test intégré. Code commande : 51337...
- Page 21 Appuyez sur les boutons pour choisir l’un des 32 motifs intégrés. Alternance de motif Appuyez sur le bouton pour alterner entre le motif en cours d’utilisation et le dernier motif utilisé. Pause Appuyez sur le bouton pour mettre le spectacle en pause. Code commande : 51337...
- Page 22 128 positions fixes différentes sur l’axe X 128-191 Mouvement dans le sens des aiguilles d’une montre allant de lent à rapide 192-255 Mouvement dans le sens inverse des aiguilles d’une montre allant de lent à rapide Code commande : 51337...
- Page 23 Roulement de l’axe Y réglé entre 0 et 359 degrés 128-191 Roulement dans le sens inverse des aiguilles d’une montre allant de lent à rapide 192-255 Roulement dans le sens des aiguilles d’une montre allant de lent à rapide Code commande : 51337...
- Page 24 Galactic FX RBP-180 Motifs Code commande : 51337...
- Page 25 Galactic FX RBP-180 Maintenance Le Showtec Galactic ne requiert presque aucune maintenance. Cependant, vous devez veiller à ce que l’appareil reste propre. Si tel n’est pas le cas, la luminosité de l’appareil pourrait être réduite de manière significative. Débranchez l’alimentation électrique puis nettoyez le couvercle à l’aide d’un chiffon humide. Nettoyez le verre frontal avec un nettoyant vitres et un chiffon doux.
- Page 26 : à l’alimentation, au laser ou au fusible. 01) Alimentation. Vérifiez que l’appareil est branché sur la bonne alimentation. 02) Le laser. Rapportez le Galactic à votre revendeur Showtec. 03) Fusible. Remplacez le fusible. Reportez-vous à la page 24 pour remplacer le fusible.
- Page 27 ● Débranchez le projecteur et ramenez- intermittente. le à votre revendeur. Les réglages de l’alimentation ne ● Déconnectez l’appareil. Vérifiez les correspondent pas ni la tension, ni réglages et modifiez-les si nécessaire à la fréquence C.A. Code commande : 51337...
- Page 28 Distance minimum des surfaces 0,5 m inflammables : Distance minimum de l’objet éclairé : La conception et les caractéristiques du produit sont soumises à modification sans avis préalable. Site web : www.Showtec.info Adresse électronique : service@highlite.com Code commande : 51337...
- Page 29 Galactic FX RBP-180 Dimensions Code commande : 51337...
- Page 30 ©2018 Showtec...
