Plusieurs Dual Beam (contrôle DMX)
01) Fixez l'effet lumineux sur la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
04) Utilisez un câble XLR à 3 broches pour connecter les Dual Beam et d'autres appareils.

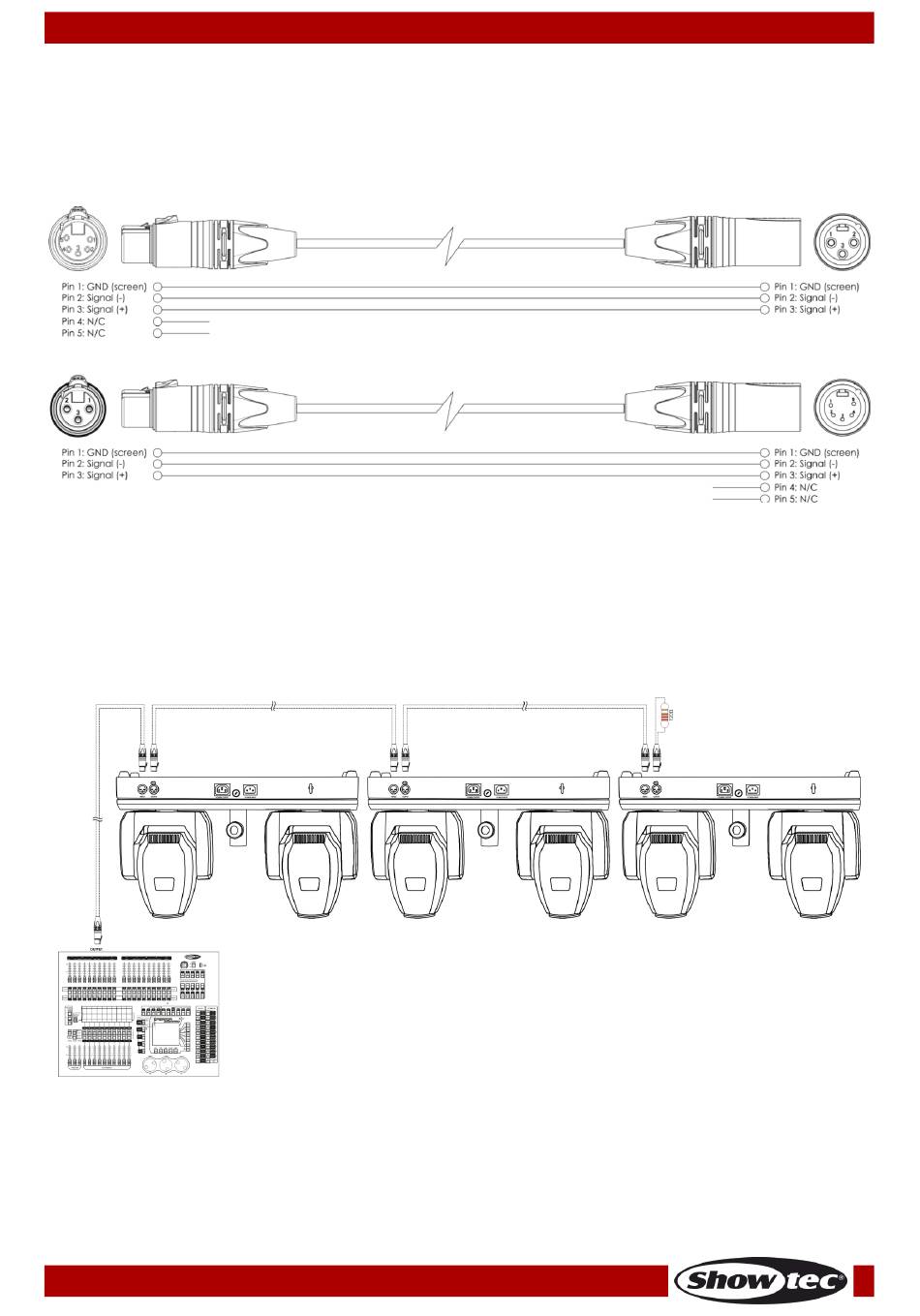

05) Raccordez les unités entre elles conformément au schéma (Fig. 4), puis connectez un câble DMX
entre la sortie (OUT) DMX de la première unité et l'entrée (IN) DMX de la seconde unité. Répétez
cette opération pour raccorder la seconde, la troisième et la quatrième unité.
06) Alimentation électrique : connectez les cordons d'alimentation électrique aux prises IEC de chaque
unité, puis branchez leurs autres bouts aux prises secteur adéquates, en commençant par la
première unité. N'alimentez pas le système avant de l'avoir correctement configuré et connecté.
Configuration DMX de plusieurs XS-2 Dual Beam
Remarque : reliez tous les câbles avant de connecter à l'alimentation électrique
Code commande : 40173
