XS-2 Dual Beam
Modes de contrôle
4 modes sont disponibles :
Un XS-2 Dual Beam (programmes intégrés)
01) Fixez l'effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
03) Lorsque le XS-2 Dual Beam n'est pas connecté par un câble DMX, il fonctionne en tant qu'appareil
autonome.
Veuillez consulter la page 16 pour en savoir plus sur les programmes intégrés (2.2 Mode
automatique).
Un XS-2 Dual Beam (contrôle sonore)
01) Fixez l'effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
03) Mettez la musique. Si l'appareil est réglé sur le contrôle sonore, il réagit au rythme de la musique.
Veuillez consulter la page 16 pour en savoir plus sur les options de contrôle sonore (2.3 Mode
contrôle sonore).
Plusieurs Dual Beam (contrôle maître/esclave)
01) Fixez l'effet lumineux à la structure. Laissez au moins 0,5 mètre sur tous les côtés pour une bonne
circulation d'air.
02) Utilisez toujours un câble de sécurité (code commande 70140 / 70141).
03) Utilisez un câble XLR à 3 broches pour connecter les Dual Beam.
04) Branchez le bout du cordon d'alimentation sur une prise secteur adéquate.
Les broches :

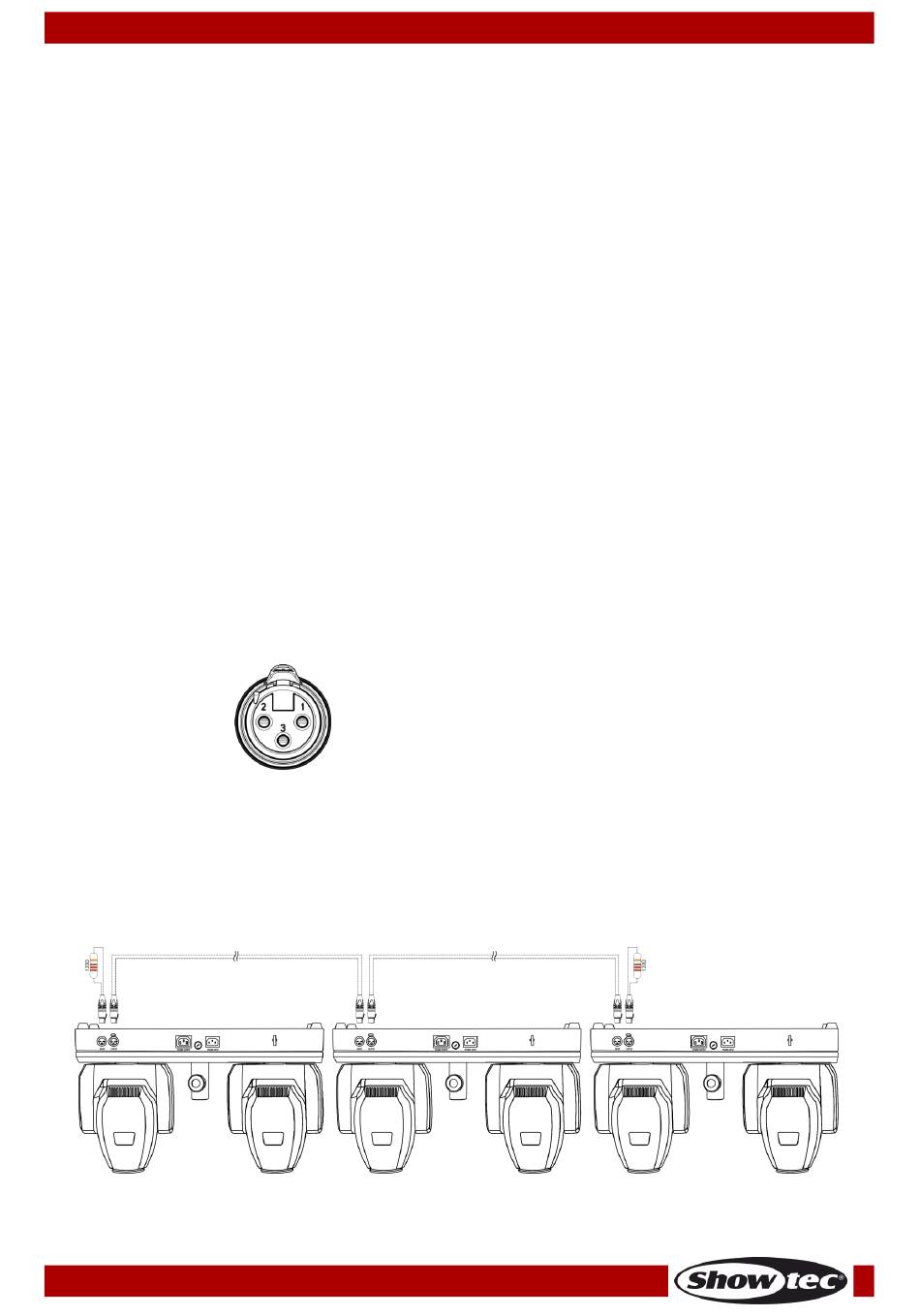

05) Reliez les unités conformément au schéma (schéma 03). Connectez un câble DMX entre la sortie
(OUT) DMX de la première unité et l'entrée (IN) DMX de la seconde unité. Répétez cette opération
pour raccorder la seconde, la troisième et la quatrième unité. Vous pouvez utiliser les mêmes
fonctions sur l'appareil maître, comme cela est décrit à la page 16 (modes automatique ou contrôle
sonore). Cela signifie que vous pouvez définir le mode d'opération que vous voulez sur l'appareil
maître et faire en sorte que tous les appareils esclaves réagissent de la même manière.
Plusieurs XS-2 Dual Beam (contrôle maître/esclave)
Code commande : 40173
• Autonome (programmes intégrés)
• Mode contrôle sonore
• Mode maître/esclave
• DMX512 (10, 17 ou 20 canaux)
01) Terre
02) Signal (-)
03) Signal (+)
10
Schéma 03
