XS-2 Dual Beam

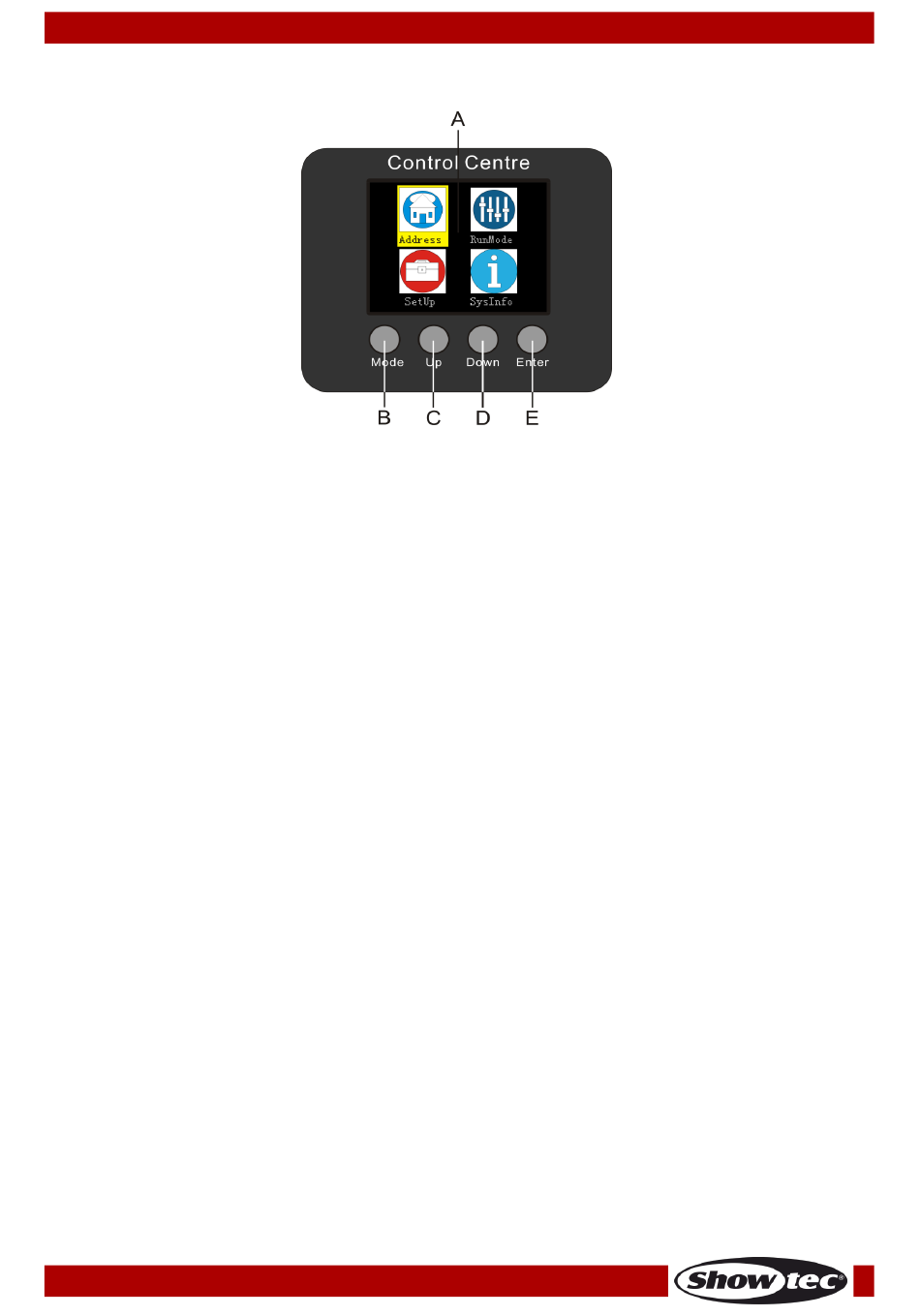

Panneau de contrôle
A. Écran LCD
B. Bouton Mode
C. Bouton UP (défilement vers le haut)
Mode de contrôle
Les appareils adressés individuellement sur un câble et connectés à la console de contrôle
Les projecteurs répondent au signal DMX de la console de contrôle. Si vous avez sélectionné et
sauvegardé une adresse DMX, la console de contrôle l'affiche la fois suivante.
Adressage DMX
Le panneau de contrôle situé sur la face avant de la base vous permet d'assigner les adresses DMX du
projecteur. Il s'agit du premier canal avec lequel le XS-2 Dual Beam répond à la console de contrôle.
Veuillez noter que lorsque vous utilisez la console de contrôle et réglez le XS-2 avec les paramètres
maximum, l'unité dispose de 20 canaux.
Si vous utilisez plusieurs Dual Beam, assurez-vous de définir correctement les adresses DMX.
Ainsi, l'adresse DMX du premier XS-2 devrait être 1 (001) ; celle du second XS-2 devrait être
1 + 20 = 21 (021) ; celle du troisième XS-2 devrait être 21 + 20 = 41 (041), etc.
Assurez-vous qu'il n'y a pas de superposition entre les canaux pour pouvoir contrôler chaque XS-2
correctement.
Si au moins deux projecteurs partagent une même adresse, ils fonctionneront de la même manière.
Contrôle :
Après avoir défini les adresses de tous les appareils, vous pouvez commencer à les faire fonctionner par
le biais de vos contrôleurs d'éclairage.
Remarque : une fois allumé, le XS-2 Dual Beam détecte automatiquement si des données DMX 512 sont
reçues ou non.
Si l'entrée DMX ne reçoit aucune donnée, la LED située sur le panneau de contrôle ne clignote pas.
Le problème peut être lié au fait que :
•
le câble XLR de la console de contrôle n'est pas connecté à l'entrée du XS-2 ;
•
la console de contrôle est désactivée ou défectueuse, le câble ou le connecteur est défectueux ou
les fils du signal sont permutés dans le connecteur d'entrée.
Remarque : il est nécessaire d'insérer un bouchon de terminaison XLR (120 ohms) dans le dernier appareil
afin d'assurer une transmission correcte sur la ligne DMX.
Code commande : 40173
D. Bouton DOWN (défilement vers le bas)
E. Bouton Enter
