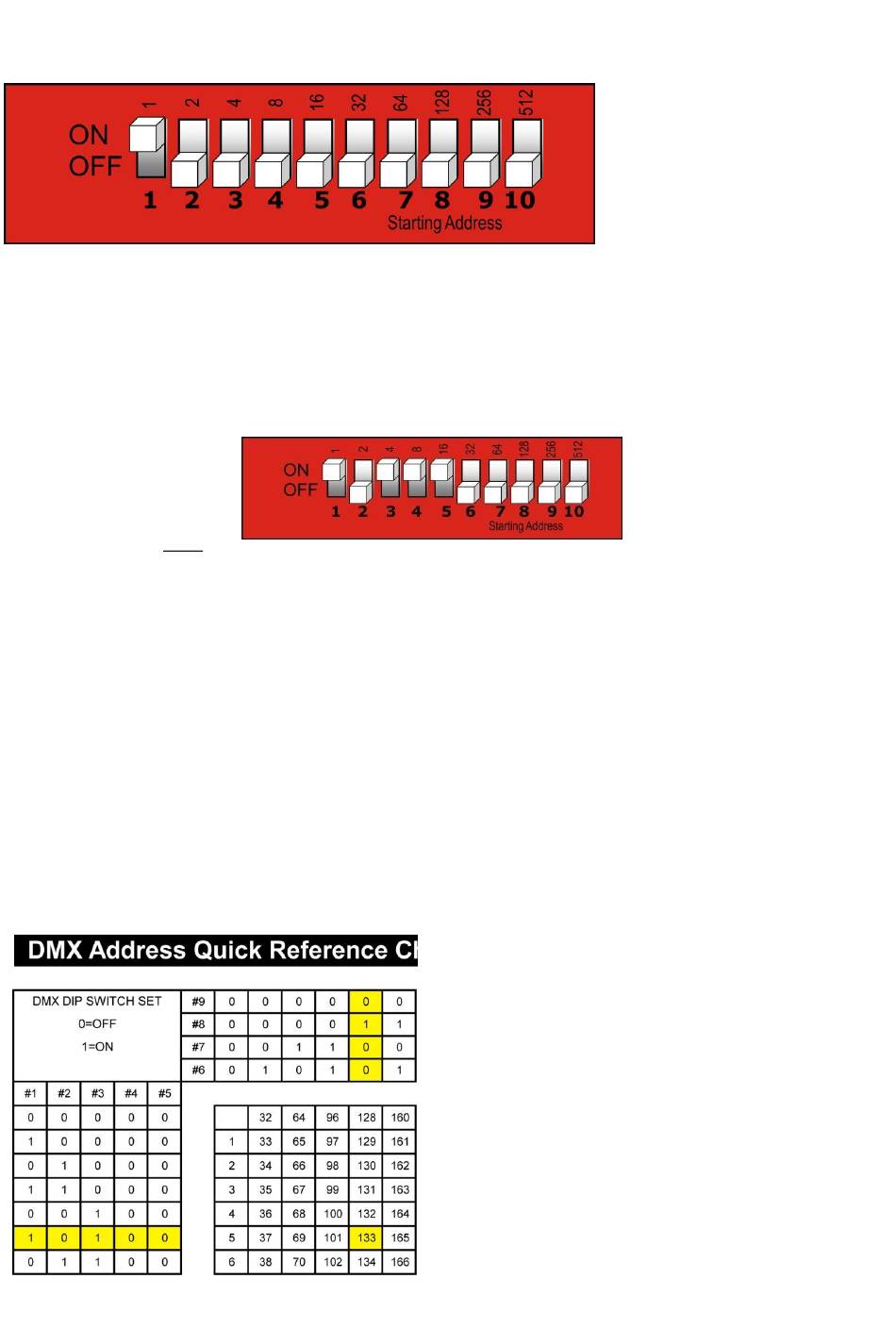

Réglage du DIP switch pour le mode DMX
Les produits DMX doivent avoir leur propre « adresse » pour recevoir les signaux DMX.
Les adresses du contrôleur peuvent être définies en faisant glisser les DIP Switchs DMX appropriés.
Vous devez savoir que les réglages des adresses DMX sont la somme des valeurs du DIP switch.
Une adresse DMX standard pour un Showtec Star Sky configuré avec 7 canaux est définie de la manière
suivante :
Exemple
Star Sky Valeur de l'adresse
Unité 5 29
Switch Valeur
#1
#3
#4
#5 16 +
Somme totale 29
Explication : le fait que chaque appareil possède 7 canaux implique qu'il faut ajouter à chaque adresse
la valeur 7 (voir ci-dessus).
Une fois l'adresse déterminée, ajoutez la valeur DMX du DIP switch pour obtenir l'adresse correcte pour
chaque appareil (DIP switchs DMX sur « ON »). Faites glisser les DIP switchs appropriés sur chaque unité.
Exemple :
1. Si vous souhaitez définir l'adresse DMX 133 sur un Star Sky 2, vous devez avant tout trouver le nombre
133 dans le tableau DMX (voir la page 10).
2. Puis, regardez les valeurs indiquées dans la grille située à gauche du tableau (DIP switchs #1à #5),
dans la même ligne que 133.
Vous constaterez que #1 = ON, #2 = OFF, #3 = ON, #4 = OFF, #5 = OFF.
3. Regardez enfin les valeurs indiquées dans la grille située en haut du tableau (DIP switchs #6 à #9),
dans la même colonne que 133.
Vous constaterez que #6 = OFF, #7 = OFF, #8 = ON, #9 = OFF.
DMX Dip switchs « ON »
1
4
8
#1 , #3, #4, #5
8
