Réglage du DIP switch pour le mode DMX
Les produits DMX doivent avoir leur propre « adresse » pour recevoir les signaux DMX.

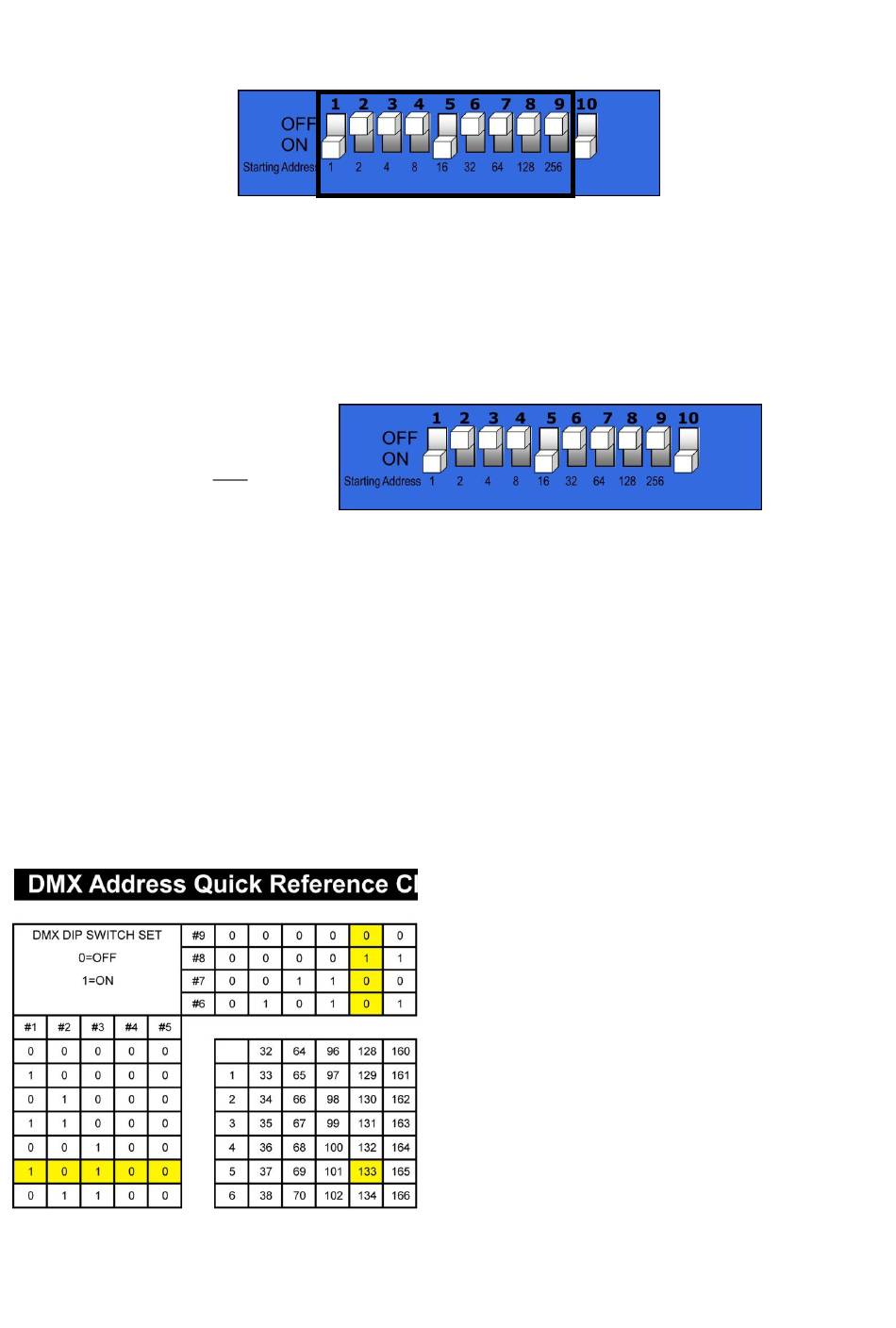

Les adresses du contrôleur peuvent être définies en faisant glisser les DMX switchs choisis entre #1 et #9.
Vous devez savoir que les réglages des adresses DMX sont la somme des valeurs du DIP switch.
Une adresse DMX standard pour XB-Wave Showtec à 4 canaux est définie de la manière suivante :
Exemple
XB-Wave Valeur de l'adresse
Unit 5
Switch
#1
#5
Somme totale
Explication : le fait que chaque appareil possède 4 canaux implique qu'il faut ajouter à chaque adresse
la valeur 4 (voir ci-dessus).
Une fois l'adresse déterminée, ajoutez la valeur DMX du DIP switch pour obtenir l'adresse correcte pour
chaque appareil (DIP Switchs DMX sur « ON »). Faites glisser les DIP switchs appropriés sur chaque unité.
Exemple :
1. Si vous voulez définir l'adresse DMX 133 sur un XB-Wave, vous devez avant tout trouver le nombre 133
dans le tableau DMX. (Voir la page 12)
2. Puis, regardez les valeurs indiquées dans la grille située à gauche du tableau (DIP Switchs #1à #5),
dans la même ligne que 133.
Vous constaterez que #1 = OFF, #2 = ON, #3 = ON, #4 = OFF, #5 = OFF.
3. Regardez enfin les valeurs indiquées dans la grille située en haut du tableau (DIP Switchs #6 à #9),
dans la même colonne que 133.
Vous constaterez que #6 = OFF, #7 = OFF, #8 = ON, #9 = OFF.
DIP switchs DMX sur "ON"
17
Valeur
1
16 +
17
#1 , #5
11
