18 Raccordements
Raccordement des câbles de commande

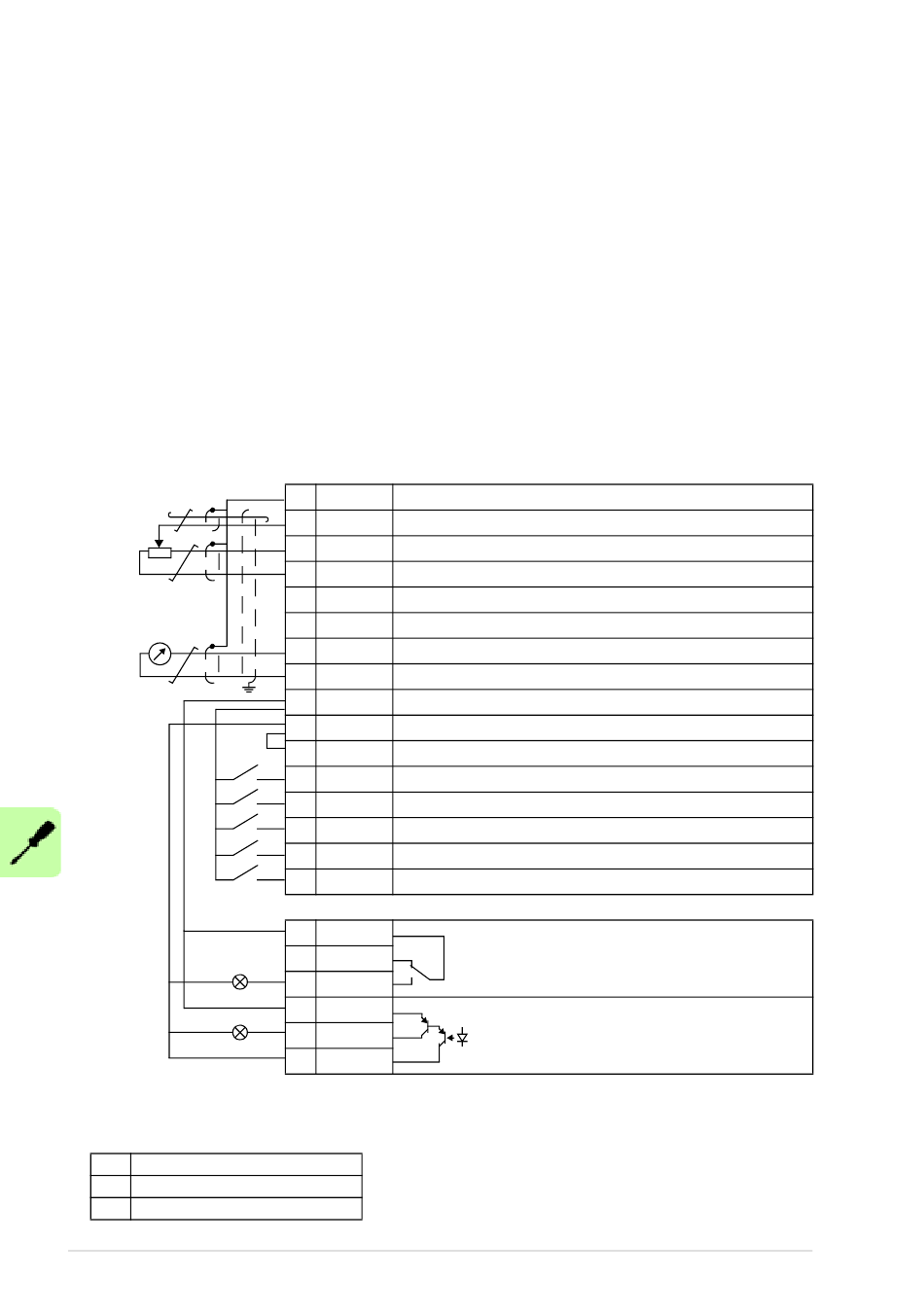

Schéma de raccordement des signaux d'E/S (préréglages)
Le raccordement usine des signaux de commande varie en fonction du
macroprogramme sélectionné au paramètre
Le macroprogramme HVAC Standard est présélectionné en usine. Ce
macroprogramme correspond à une configuration type des E/S avec trois vitesses
constantes. Les valeurs des paramètres sont les préréglages usine figurant au
chapitre Actual signals and parameters du document anglais ACS320 user's manual
(3AUA0000062599).
Le schéma suivant présente les préréglages usine des signaux d'E/S du
macroprogramme HVAC Standard.
1...10 kohm
maxi 500 ohm
1)
Cf. groupe de paramètres
CONSTES
:
DI3 Fonction (paramètre)
0
Régler vitesse via AI1
1
Vitesse constante 1 (1202)
9902 MACRO
X1A
1
SCR
Blindage du câble des signaux (SCReen)
2
AI1
Référence externe : 0...10 V ou 0...20 mA
3
GND
Commun circuit entrée analogique
4
+10V
Tension de référence : +10 Vc.c., maxi 10 mA
5
AI2
Retour PID 0...10 V ou 0...20 mA
6
GND
Commun circuit entrée analogique
7
AO
Fréquence de sortie réelle : 0...20 mA
8
GND
Commun circuit sortie analogique
9
+24V
Sortie tension auxiliaire : +24 Vc.c., maxi 200 mA
10 GND
Commun sortie tension auxiliaire
11 DCOM
Commun entrée logique
12 DI1
Arrêt (0) / Démarrage (1)
13 DI2
Non configurée
14 DI3
Sélection vitesse constante
15 DI4
Verrouillage de sécurité
16 DI5
Non configurée
X1B
17 ROCOM
18 RONC
19 RONO
20 DOSRC
21 DOOUT
22 DOGND
12 VITESSES
PROGRAMME.
1)
Sortie relais 1
Préréglage usine : Prêt
Sortie logique, maxi 100 mA
Pas de défaut [Défaut(-1)]
