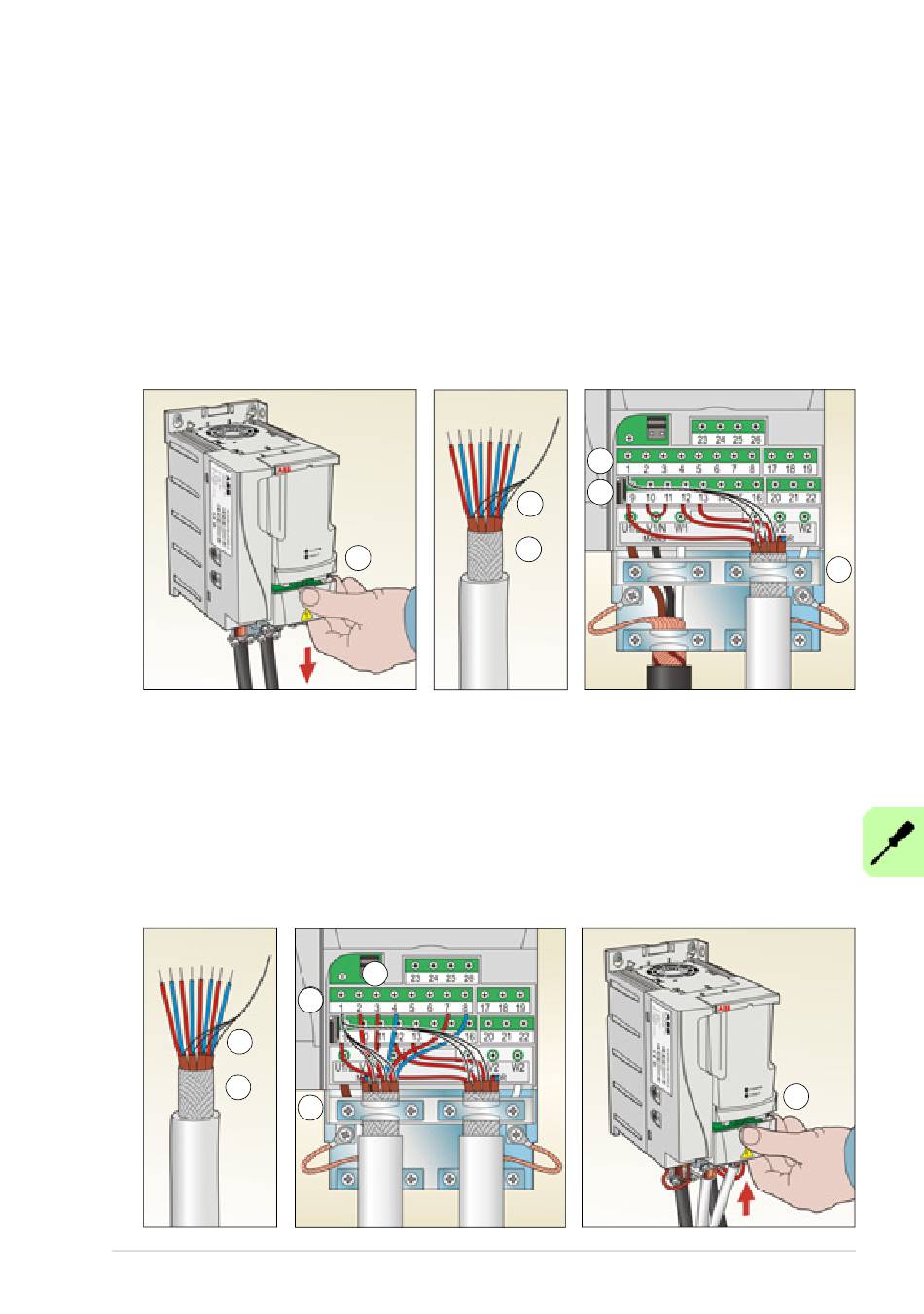

Procédure
1.
Retirez le cache-bornes en enfonçant l'encoche tout en faisant glisser le cache-bornes
vers le bas.
2.
Signaux logiques : dénudez l'isolant externe du câble des signaux logiques sur son
pourtour complet et reliez à la terre le blindage nu sous le collier de terre.
3.
Raccordez les conducteurs du câble sur les bornes correspondantes. Couple de
serrage : 0,4 Nm (3,5 lbf in).
4.
Pour les câbles à double blindage, vous devez également torsader ensemble les
conducteurs de terre de chaque paire de fils du câble et raccorder le faisceau sur la
borne SCR (borne 1)
5.
Signaux analogiques : dénudez l'isolant externe du câble des signaux analogiques sur
son pourtour complet et reliez à la terre le blindage nu sous le collier de terre.
6.
Raccordez les conducteurs sur les bornes correspondantes. Couple de serrage :
0,4 Nm (3,5 lbf in).
7.
Torsadez ensemble les conducteurs de terre de chaque paire de fils du câble et
raccordez le faisceau sur la borne SCR (borne 1).
8.
Fixez mécaniquement tous les câbles à l'extérieur du variateur.
9.
Remontez le cache-bornes.
7
5
.
1
6
4
7
5
Raccordements 19
