ABB SensyTemp TSP Mode D'emploi page 10

Consigne de montage
Pour les faibles températures, faire durcir les bagues
d'étanchéité du presse-étoupe.
Avant le montage, amener les bagues d'étanchéité à une
température de 20 °C (68 °F) minimum pendant 24 heures.
Avant l'utilisation des bagues d'étanchéité et leur fixation dans
le presse-étoupe, malaxer doucement les bagues.
La classe de protection IP66 / 67 n'est atteinte qu'en installant
la bague d'étanchéité noire entre les presse-étoupes et le
boîtier et en respectant un couple de serrage de 3,6 Nm (Fig.
2
2, pos. ).
Protéger le câble contre toute contrainte mécanique extrême
(traction, torsion, écrasement, etc.). Conserver la fermeture
hermétique de l'entrée de câble même en condition
d'exploitation. L'utilisateur doit prévoir un soulagement de
traction pour le câble.
B
A

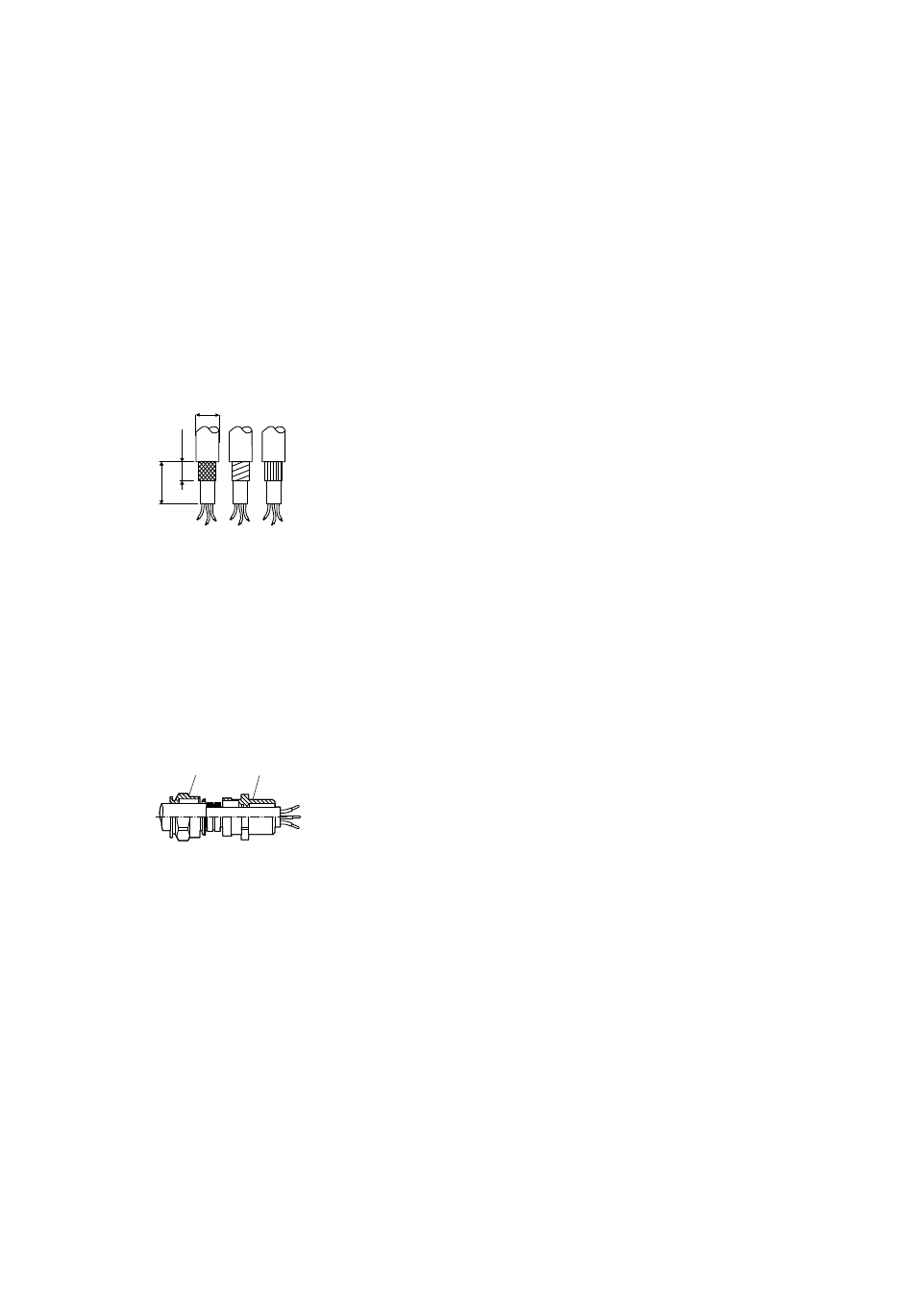

Fig. 1: Isolation des câbles de raccordement
A 40 mm (1,57 inch) B 12 mm (0,47 inch) C Ø 8,5 / 12 mm
(0,33 / 0,47 inch)
1. Tester la compatibilité du câble utilisé (résistance
mécanique, plage de températures, résistance au fluage,
résistance chimique, diamètre externe, etc.).
2. Isoler le câble conformément à Fig. 1.
3. Contrôler l'état de détérioration et de saleté de la gaine
extérieure.
4. Introduire le câble dans le presse-étoupe.
1
Fig. 2: Serrer le presse-étoupe
5. Serrer le presse-étoupe de façon à appliquer fermement la
bague d'étanchéité autour du câble (Fig. 2, pos.
Serrer sur le boîtier à un couple inférieur à 1,5 fois le
couple de serrage indiqué (voir les instructions de
montage) !
Maintenance
Tester le presse-étoupe conformément aux périodicités
d'entretien. Si le câble est desserré, resserrer le ou les
capuchons du presse-étoupe.
S'il est impossible de resserrer, le presse-étoupe doit être
remplacé.
10 OI/TSP-FR Rev. E | Temperaturfühler SensyTemp TSP / Messeinsätze TSA
Ø C
A10229
2
A10230
Presse-étoupe M20 x 1,5 en plastique pour différentes
variantes de mode de protection
Le presse-étoupe standard M20 x 1,5 en plastique dispose
d'une plage de température limitée. La plage de température
ambiante admissible du presse-étoupe est de -40 ... 70 °C
(-40 ... 158 °F). Lors de l'utilisation du presse-étoupe,
s'assurer que la température ambiante est comprise dans
cette plage.
Le montage du presse-étoupe dans le boîtier doit être effectué
avec un couple de serrage de 3,75 Nm. Côté câble, vérifier
l'étanchéité dans le raccordement du presse-étoupe et du
câble lors du montage, afin de garantir la classe de protection
IP nécessaire.
Sécurité intrinsèque jusqu'en zone 0 (modèles TSA101-A1,
TSPXX1-A1)
ATEX II 1 G Ex ia IIC T6 Ga (zone 0, 1, 2) ou
ATEX II 2 G Ex ib IIC T6 Gb (zone 1, 2) ou
ATEX II 1/2 G Ex ib IIC T6 Ga/Gb (zone 0 par séparation
des zones avec tube de protection, zone 1, 2)
ATEX II 1 G Ex ia IIC T6 Ga, zone 0, 1, 2 :
En cas d'utilisation en zone 0, l'emploi de têtes de
raccordement en aluminium est interdite. Par ailleurs, il n'y a
aucune autre particularité à prendre en compte lors du
montage mécanique.
ATEX II 2 G Ex ib IIC T6 Gb, zone 1, 2 :
Il n'y a aucune autre particularité à prendre en compte lors du
montage mécanique.
ATEX II 1/2 G Ex ib IIC T6 Ga/Gb, zone 0 par séparation
des zones avec tube de protection, zone 1, 2 :
Lors du montage des capteurs de température dans les tubes
de protection, ou lorsque les éléments séparateurs sont
utilisés, les capteurs peuvent être affectés à des circuits
électriques « ib » homologués à sécurité intrinsèque,
également de catégorie 1. L'épaisseur de paroi minimale est
de ≥ 1 mm pour l'acier inoxydable ou de ≥ 3 mm pour les
autres aciers. Cela concerne tous les capteurs de température
SensyTemp TSP1X1 et TSP3X1, et doit être pris en compte
dans les tubes de protection existants lors du montage des
1
). capteurs de température SensyTemp TSP11 et TSP311. Par
ailleurs, il n'y a aucune autre particularité à prendre en compte
lors du montage mécanique.
Sécurité intrinsèque jusqu'en zone 0 selon la
recommandation NAMUR (modèles TSA101-A1,
TSPXX1-N1)
NE 24 et ATEX II 1 G Ex ia IIC T6 Ga, zone 0, 1, 2
Il n'y a aucune autre particularité à prendre en compte lors du
montage mécanique.
