A B B M E A S U R E M E N T & A N A L Y T I C S | M A N U E L O P É R A T I O N N E L | O I / T S P - F R R E V . F
Capteur de température SensyTemp TSP
Eléments de mesure TSA
—
Introduction
Capteur de température
SensyTemp TSP

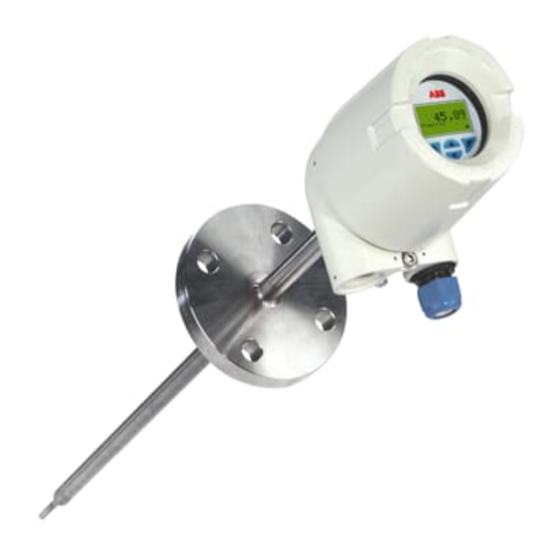

Les capteurs de température SensyTemp TSP
Éléments de mesure TSA
sont disponibles en deux versions afin de
s'adapter aux procédés ayant des exigences
faibles et moyennes (TSP100) et élevées
(TSP300). Avec leur temps de réponse court et
leur résistance élevée aux vibrations ainsi que leur
conception modulaire, les capteurs répondent
parfaitement à un vaste panel d'exigences de
procédé.
Les éléments de mesure de la série SensyTemp
TSA101 sont conçus pour être intégrés à ces
capteurs de température. Ils peuvent être
remplacés en cours de fonctionnement, ce qui
permet une utilisation efficiente et durable des
capteurs.
Measurement made easy
Autres informations
La documentation complémentaire relative au
Capteur de température SensyTemp TSP est
disponible, au téléchargement, gratuitement sur
www.abb.com/temperature.
Le code suivant peut également être scanné :
