Capteur de température SensyTemp TSP ELEMENTS DE MESURE TSA | OI/TSP-FR REV. F
Protection contre la poussière et boîtier antidéflagrant
(modèles TSA101-B5, TSP3X1-B5)
ATEX II 1 D Ex ta IIIC T133°C ... T400°C Da ou ATEX II 1/2 D Ex
ta/tb IIIC T133°C ... T400°C Da/Db
et
ATEX II 1/2 G Ex db IIC T6/T4 Ga/Gb, zone 20, 21, 22 et 1, 2
Le codage « B5 » combine les types de protection « protection
antidéflagrante et antipoussière », (TSA101-A3, TSP3X1-A3) et
« boîtier antidéflagrant » (TSA101-A5, TSP3X1-A5).
Les instructions des chapitres Protection antidéflagrante et
antipoussière (modèles TSA101-A3, TSP3X1-A3) à la page 25 et
Boîtier antidéflagrant (modèles TSA101-A5, TSP3X1-A5) à la
page 26 doivent être appliquées.
Les appareils avec des types de protection combinés ne peuvent
être utilisés que dans l'un des types de protection. Avant la mise
en service, consultez le chapitre « Identification du produit » de
la note de mise en exploitation.
Protection contre la poussière et boîtier antidéflagrant
(modèles TSA101-D8, TSP3X1-D8)
ATEX II 2 D Ex tb IIIC T133°C ... T400°C Db
et
ATEX II 1/2 G Ex db IIC T6/T4 Ga/Gb, zone 21, 22 et 1, 2
Le codage « D8 » combine les types de protection « protection
antidéflagrante et antipoussière », (TSA101-D5, TSP3X1-D5) et
« boîtier antidéflagrant » (TSA101-A5, TSP3X1-A5).
Les instructions des chapitres Protection antidéflagrante et
antipoussière (modèles TSA101-D5, TSP3X1-D5) à la page 25 et
Boîtier antidéflagrant (modèles TSA101-A5, TSP3X1-A5) à la
page 26 doivent être appliquées.
Les appareils avec des types de protection combinés ne peuvent
être utilisés que dans l'un des types de protection. Avant la mise
en service, consultez le chapitre « Identification du produit » de
la note de mise en exploitation.
Protection anti-étincelles, antidéflagrante et antipoussière
(modèles TSA101-B1, TSPXX1-B1)
ATEX II 3 G Ex nA IIC T1-T6 Gc
ATEX II 3 D Ex tc IIIB T 133 °C Dc, zone 2 et 22

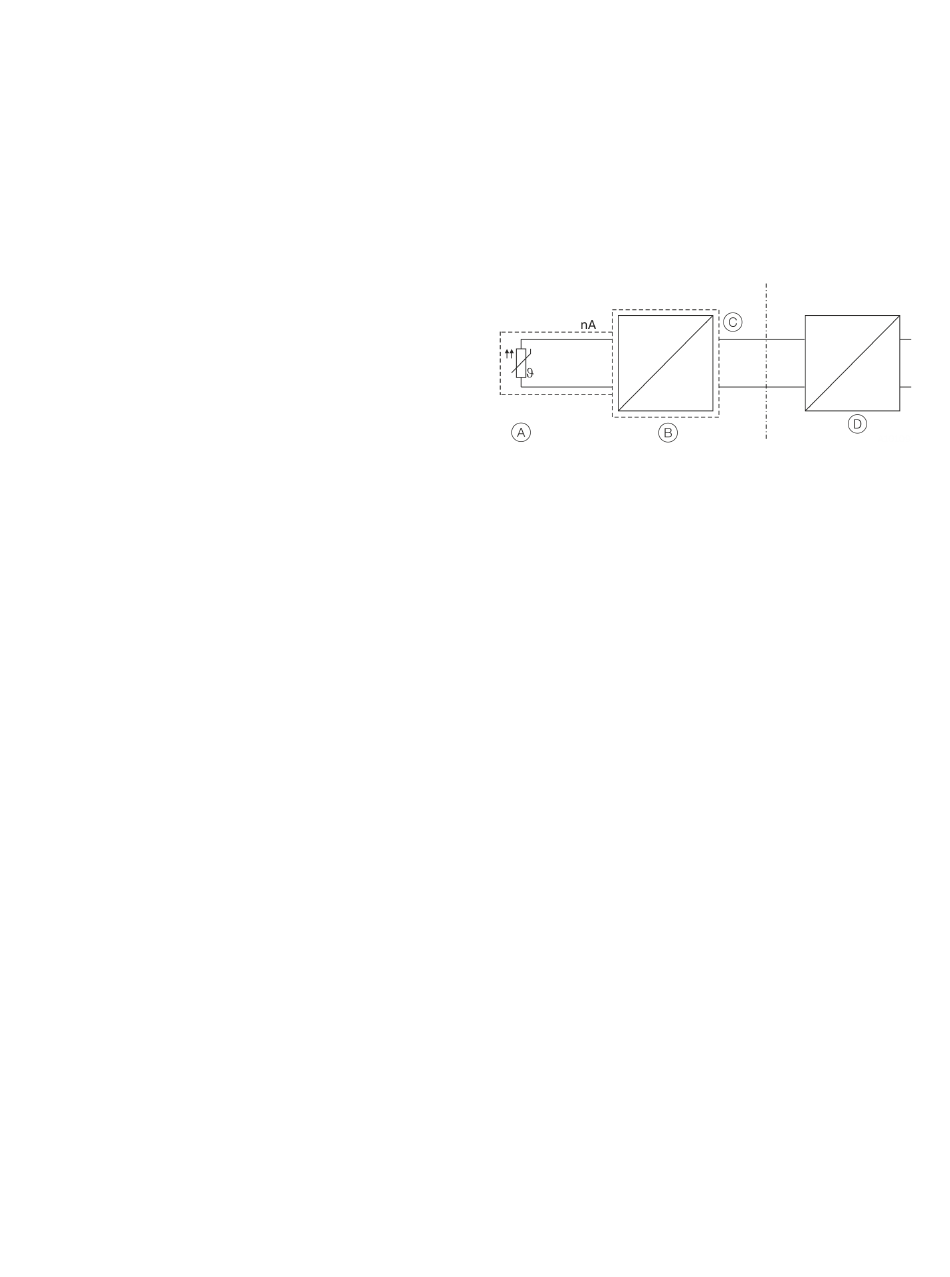

Zone Ex 2 et 22
A Élément de mesure
B Convertisseur de mesure dans
les têtes de capteur Ex nA
Figure 18 : Interconnexion
Il convient de prévoir des mesures externes pour le circuit
d'alimentation, afin d'éviter que la tension de mesure ne soit
dépassée de plus de 40 % en raison de perturbations
transitoires.
Zone de sécurité
C Boîtier avec indice de protection
IP 6X
D Séparateur d'alimentation
