Wilo Stratos GIGA2.0-I Notice De Montage Et De Mise En Service page 470

nl

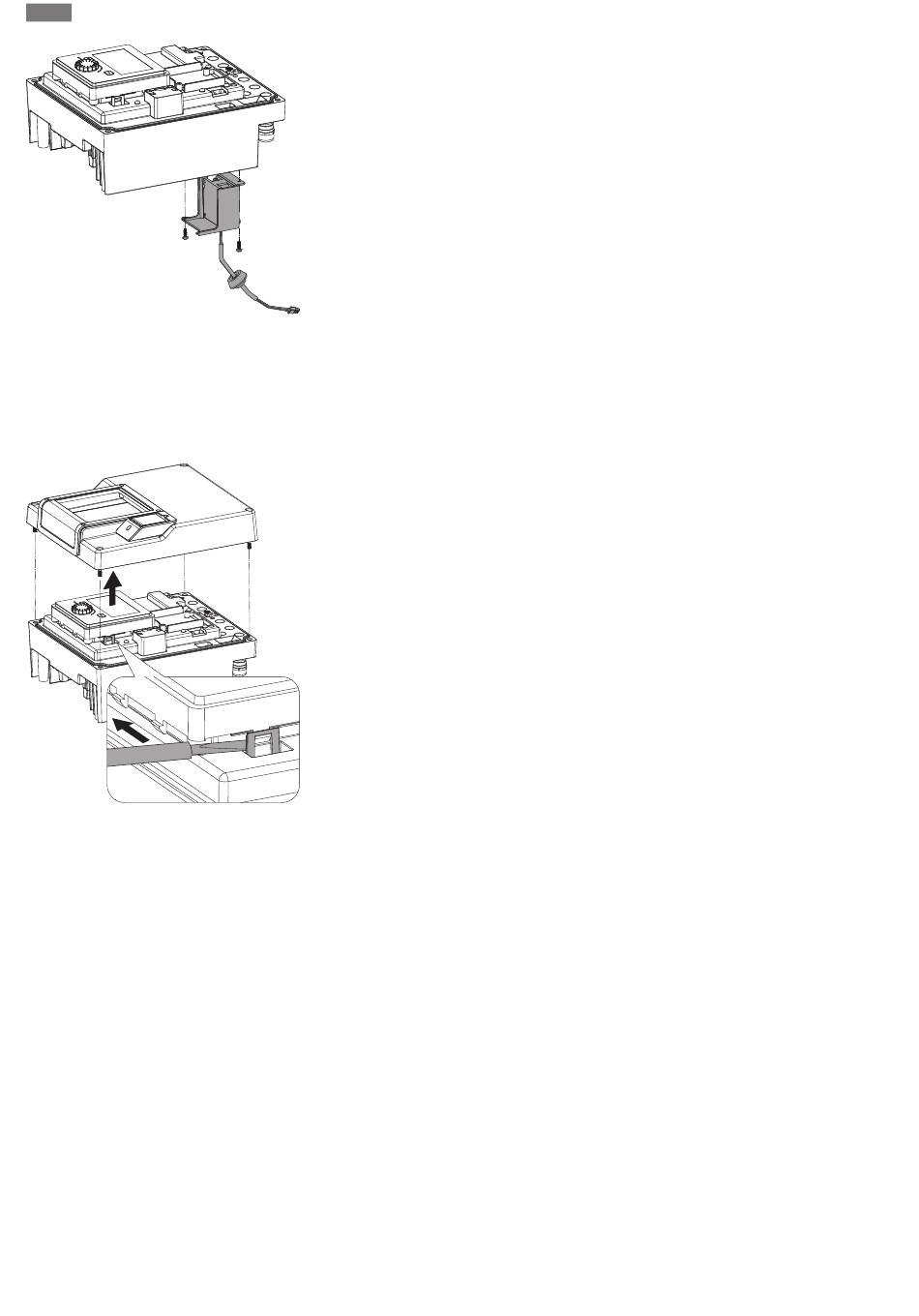

Fig. 106: Moduleventilator incl. kabel en rub-
beren afdichting verwijderen
19.2.5 Vervangen batterij
Fig. 107: Moduledeksel demonteren; display-
en bedieneenheid uit de vergrendeling los-
maken
470
4. Verwijder de moduleventilator en haal de kabel met rubberen afdichting los uit het on-
derste gedeelte van de module.
Installatie van de nieuwe moduleventilator:
1. Monteer de nieuwe moduleventilator in omgekeerde volgorde, zoals hierboven beschre-
ven.
2. Monteer de elektronicamodule weer (zie hoofdstuk „Elektronicamodule vervangen"
[} 468]).
Maak voor alle werkzaamheden de installatie spanningsvrij en beveilig deze tegen op-
nieuw inschakelen!
De batterij (knoopcel CR2032) zit onder het display.
1. Verwijder de elektronicamoduledeksel (zie hoofdstuk „Elektronicamodule vervangen"
[} 468]).
2. Maak de display- en bedieneenheid los uit de vergrendeling (afbeelding) en trek de dis-
playkabel los.
Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
