6.4.2 Zulässige Einbaulagen mit vertika-
ler Motorwelle
4 x 90°

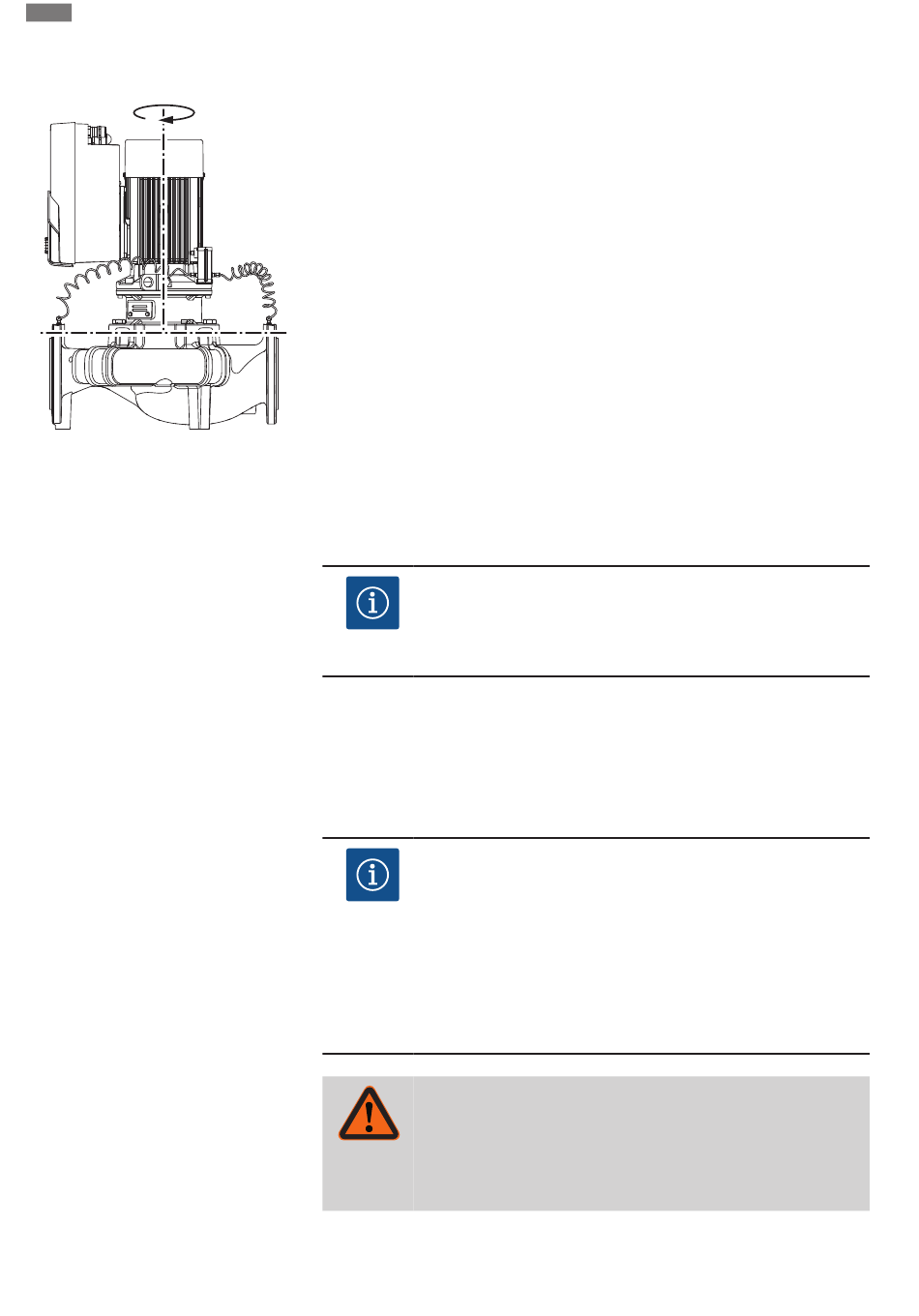

Fig. 9: Zulässige Einbaulagen mit vertikaler
Motorwelle
6.4.3 Drehung des Einstecksatzes
26
Die zulässigen Einbaulagen mit vertikaler Motorwelle sind in Fig. 9 dargestellt.
Jede Einbaulage außer „Motor nach unten" ist zulässig.
Der Einstecksatz kann – relativ zum Pumpengehäuse – in vier verschiedenen Positionen an-
geordnet werden (jeweils um 90° versetzt).
Bei Doppelpumpen ist eine Drehung beider Einstecksätze in Richtung zueinander zu den
Wellenachsen aufgrund der Abmaße der Elektronikmodule nicht möglich.
Der Einstecksatz besteht aus Laufrad, Laterne und Motor mit Elektronikmodul.
Drehung des Einstecksatzes relativ zum Pumpengehäuse
HINWEIS
Zur Erleichterung der Montagearbeiten kann es hilfreich sein, den Einbau
der Pumpe in die Rohrleitung vorzunehmen. Dafür weder die Pumpe
elektrisch anschließen noch die Pumpe oder Anlage befüllen.
1. Zwei Transportösen (Fig. I, Pos. 30) am Motorflansch belassen.
2. Einstecksatz (Fig. 4) zur Absicherung mit geeigneten Hebemitteln an den Transportö-
sen befestigen. Damit die Einheit nicht kippt, eine Gurtschleife gemäß Fig. 6 um Motor
und Adapter des Elektronikmoduls herum legen. Beim Befestigen eine Beschädigung
des Elektronikmoduls vermeiden.
3. Schrauben (Fig. I/II/III, Pos. 29) lösen und entfernen.
HINWEIS
Zum Ausdrehen der Schrauben (Fig. I/II/III, Pos. 29) je nach Typ einen
Maul-, Winkel- oder Steckschlüssel mit Kugelkopf verwenden.
Es wird empfohlen, zwei Montagebolzen anstelle von zwei Schrauben
(Fig. I/II/III, Pos. 29) zu verwenden. Die Montagebolzen werden durch die
Bohrung in der Laterne (Fig. I, Pos. 36) diagonal zueinander in das Pum-
pengehäuse (Fig. I, Pos. 24) hineingedreht.
Die Montagebolzen erleichtern eine sichere Demontage des Einstecksat-
zes sowie die anschließende Montage ohne Beschädigung des Laufrads.
WARNUNG
Verletzungsgefahr!
Montagebolzen bieten allein keine ausreichende Sicherung vor Verlet-
zungen.
• Niemals ohne Hebemittel verwenden!
4. Durch Lösen der Schraube (Fig. I und Fig. III, Pos. 10) das Halteblech des Differenz-
druckgebers (Fig. I, Pos. 13) vom Motorflansch lösen. Differenzdruckgeber (Fig. I,
