Longueur de dénudage
La longueur de dénudage du câble pour le raccordement des bornes doit se situer entre
8,5 mm et 9,5 mm.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

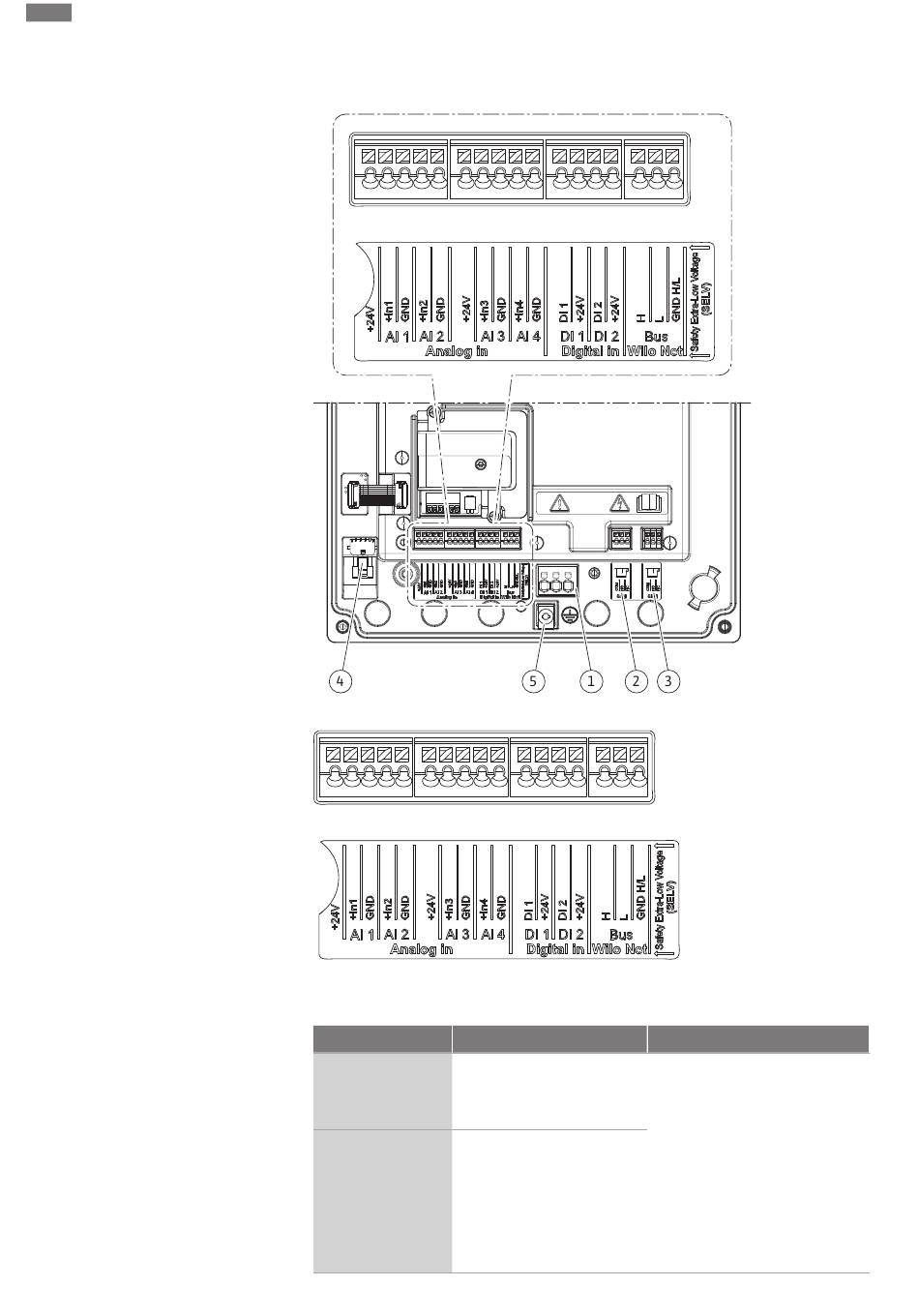

Fig. 19: Aperçu des bornes dans le module
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
Fig. 20: Bornes pour les entrées analogiques, les entrées numériques et Wilo Net
Affectation des bornes
Désignation Affectation
Analogique IN (AI1) + 24 V (borne : 1)
(Fig. 20)
+ In 1 → (borne : 2)
- GND (borne : 3)
Analogique IN (AI2) + In 2 → (borne : 4)
(Fig. 20)
- GND (borne : 5)
Notice de montage et de mise en service • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
AVIS
Nature du signal :
• 0 ... 10 V
• 2 ... 10 V
• 0 ... 20 mA
• 4 ... 20 mA
Résistance au claquage:
30 V CC / 24 V CA
Alimentation électrique :
24 V CC : maximum 50 mA
