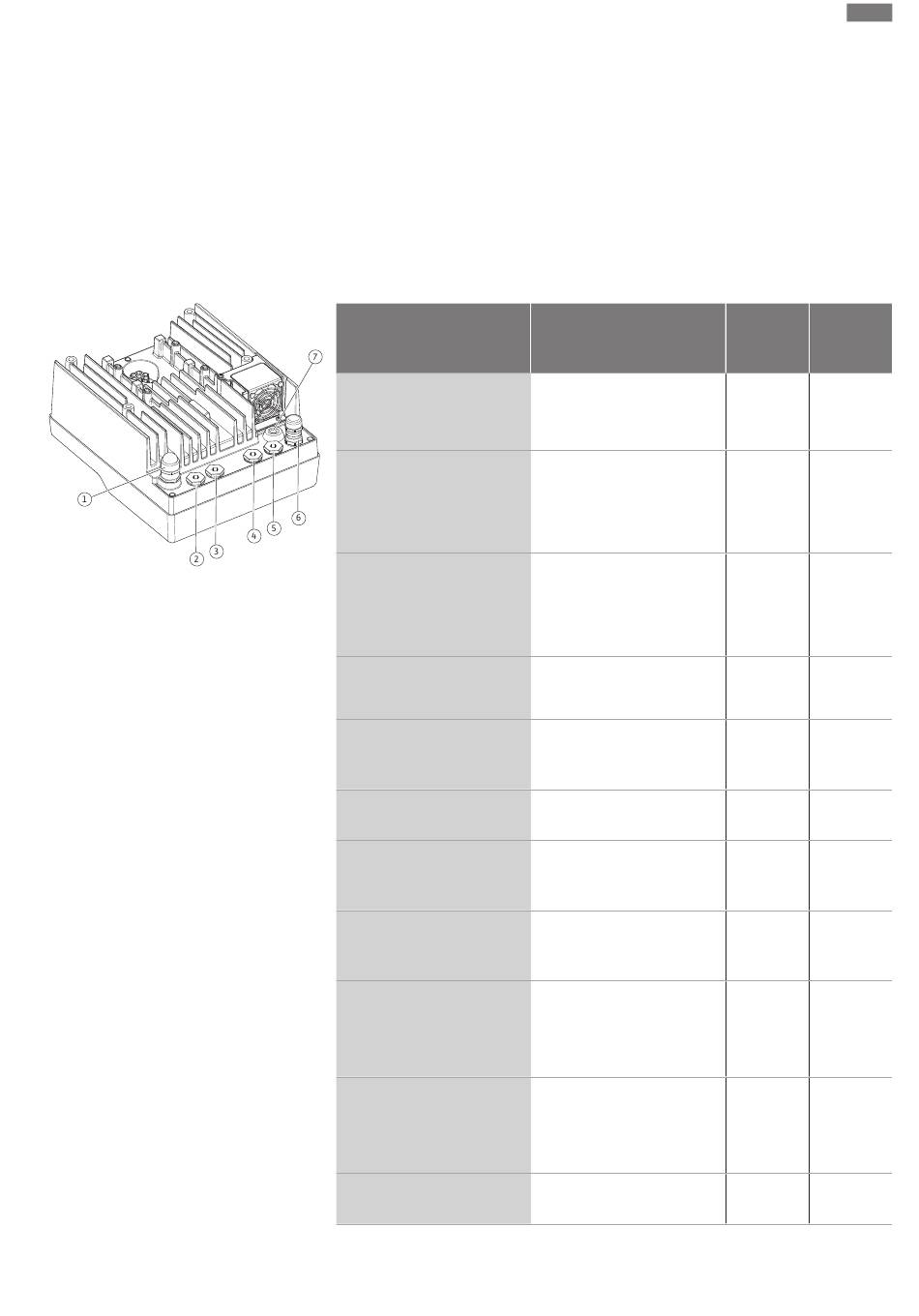

Fig. 18: Kabelschroefverbindingen/kabel-
doorgangen
Inbouw- en bedieningsvoorschriften • Wilo-Stratos GIGA2.0-I, Wilo-Stratos GIGA2.0-D • Ed.02/2022-07
Kabelschroefverbindingen inclusief afdichtingen voor de kabeldoorgangen 2...5 worden als
montageset bij het product geleverd.
Om meer dan 1 kabel door de metalen kabelschroefverbinding (M20) te leiden, worden er
bij de montageset 2 meervoudige inzetstukken voor kabeldiameters tot max. 2 x 6 mm ge-
leverd.
1. Schroef indien nodig de kabelschroefverbindingen erin. Neem daarbij het aandraaimo-
ment in acht. Zie de tabel „Aandraaimomenten elektronicamodule" [} 395] in het
hoofdstuk „Draaien van het display" [} 394].
2. Let erop dat er tussen de kabelschroefverbinding en kabeldoorgang een afdichting is
gemonteerd.
De combinatie van kabelschroefverbinding en kabeldoorgang moet overeenkomstig de
volgende tabel „Kabelaansluitingen" worden uitgevoerd:
Aansluiting
Elektrische netaansluiting
3~380 V AC...
3~440 V AC
SSM
1~220 V AC...
1~240 V AC
12 V DC
SBM
1~220 V AC...
1~240 V AC
12 V DC
Digitale ingang Ext. Off
(24 V DC)
Digitale ingang EXT. MAX/EXT.
MIN
(24 V DC)
Bus Wilo Net
(buscommunicatie)
Analoge ingang 1
0...10 V, 2...10 V,
0...20 mA, 4...20 mA
Analoge ingang 2
0...10 V, 2...10 V,
0...20 mA, 4...20 mA
Analoge ingang 3
PT1000
0...10 V, 2...10 V,
0...20 mA, 4...20 mA
Analoge ingang 4
PT1000
0...10 V, 2...10 V,
0...20 mA, 4...20 mA
CIF-module
(buscommunicatie)
Kabelschroefverbinding
Kunststof
Kunststof
Kunststof
Metaal met afscherming
Metaal met afscherming
Metaal met afscherming
Metaal met afscherming
Metaal met afscherming
Metaal met afscherming
Metaal met afscherming
Metaal met afscherming
nl
Kabeldoor- Klemnr.
gang
Fig. 18, pos.
1 1 (Fig. 19)
2 2 (Fig. 19)
3 3 (Fig. 19)
4, 5, 6 11 – 14
(Fig. 20)
(DI1 of DI2)
4, 5, 6 11 – 14
(Fig. 20)
(DI1 of DI2)
4, 5, 6 15 – 17
(Fig. 20)
4, 5, 6 1, 2, 3
(Fig. 20)
4, 5, 6 4, 5
(Fig. 20)
4, 5, 6 6, 7, 8
(Fig. 20)
4, 5, 6 9, 10
(Fig. 20)
4, 5, 6 4 (Fig. 25)
