Série SCS1
6.5.4.
Trigger Ethernet (Déclencheur Ethernet)
Le mode Déclencheur Ethernet est un dispositif extérieur (ex. : un automate programmable)
connecté via ethernet, qui livre au capteur le signal, déterminant l'instant de la capture de l'image,
et déclenche donc le cycle d'inspection. Pour ce qui est du protocole de communication, contacter
Datasensor.

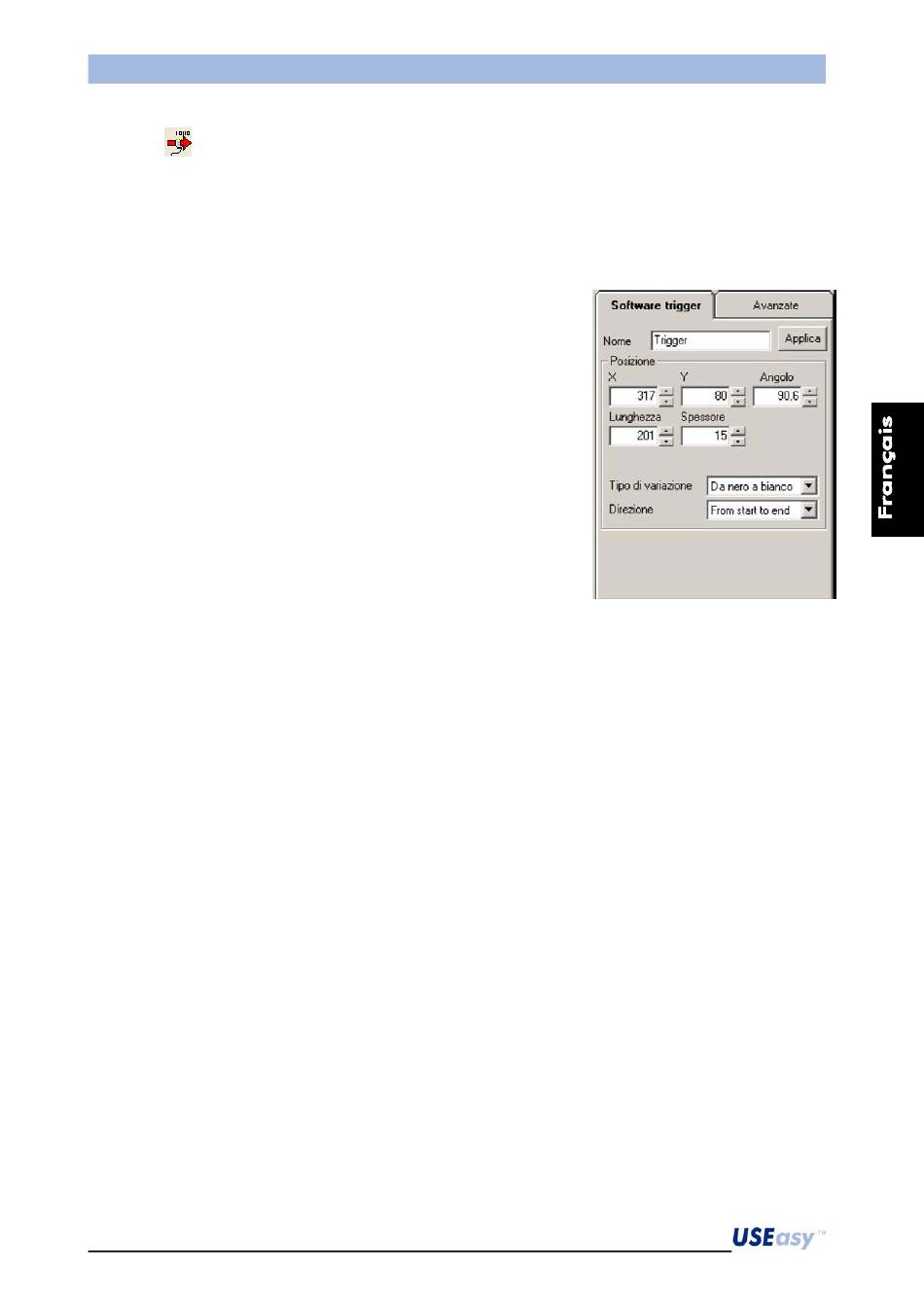

Paramètres
X
:
coordonnée identifiant la position horizontale du premier
extrême du localisateur.
Y : coordonnée identifiant la position verticale du premier
extrême du localisateur.
Longueur : longueur ROI
Epaisseur:
Angle : inclinaison de l'outil exprimée en degrés, calculée sur
la base de la rotation de l'outil par rapport à l'axe X.
Type de variation :
-
"de blanc à noir" : ne sont pris en compte que les
frontières (edges) négatives
-
"de noir à blanc" : ne sont pris en compte que les frontières (edge) positives
-
"les deux" : les deux frontières (edges) sont pris en compte
-
"automatique" : l'outil choisit automatiquement quelle est la variation à repérer
Direction : détermine le sens vers lequel s'effectue le traitement.
-
"from start to end" (du début à la fin) : le traitement s'avère du premier extrême vers l'extrême
caractérisé par la pointe.
-
"from end to start" (de la fin au début) : le traitement s'avère de la pointe vers le premier
extrême, est la direction opposée à celle indiquée par la flèche.
Pour des informations plus détaillées des paramètres et
Localisateur de Frontières.
79
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
épaisseur de la surface de traitement.
Manuel d'Instruction
pour les Paramètres Avancés voir
