Série SCS1
3. CONSIGNES D'INSTALLATION
3.1. Connexions de l'hardware
1) Vérifier que les composants fondamentaux ci-dessous sont disponibles :
-
capteur SCS1;
-
lentille C-mount de 16 mm avec bague adaptatrice de 5 mm pour sa compatibilité avec une
monture CS ou monture C et adaptateur ; en alternative on peut utiliser n'importe quelle
lentille avec monture CS ou monture C et adaptateur ;
-
câble avec connecteur M12 à 8 pôles ;
-
alimentation à 24 Vcc.
De plus, si besoin est :
-
câble avec connecteur M8 à 4 pôles (si l'on utilise un éclaireur extérieur ) ;
-
câble Ethernet 10/100 Mbps (si l'on utilise une Interface Graphique SCS1 sur PC).

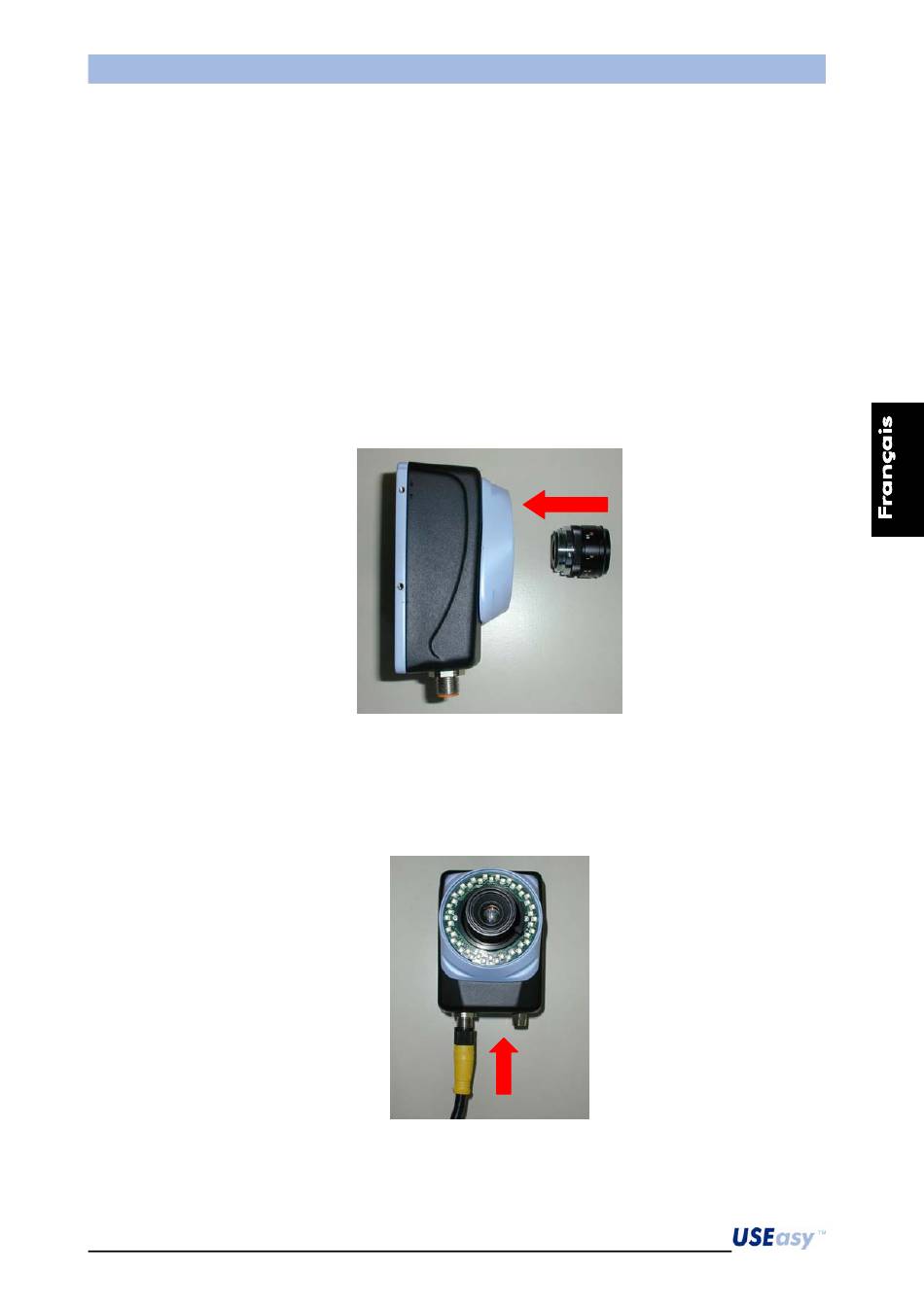

2) Monter la lentille sur le capteur
3) Brancher le câble avec un connecteur M12 à 8 pôles sur le secteur
4) S'assurer que le fil brun (broche 2) est relié au pôle positif + 24 Vcc et le fil bleu (broche 7) au
pôle négatif (GND).
5) Relier le câble avec connecteur M12 à 8 pôles au capteur.
5
