Manuel d'Instruction
6.10.2.
Description : Calcule l'angle entre deux droites. Seule différence par rapport au Localisateur à
Intersection, est le résultat : un angle au lieu d'un point.
Positionnement : il n'y pas de positionnement graphique, il suffit de préciser le nom des deux outils
de référence.
Paramètres :
Opérateur1 : premier outil de référence
Opérateur2 : second outil de référence
Angle min/Angle
Si l'angle n'est pas compris dans cette plage, l'état de l'opération résulte
Tolérance : paramètre pouvant être utilisé en alternative aux limites sur l'angle.
En cours de réglage (setup) l'outil est introduit parmi les étapes opérationnelles de l'inspection et,
une fois les opérateurs spécifiés, il calcule l'angle.
La tolérance est une valeur en pour cent déterminant la plage de valeurs admissibles durant
l'inspection, su la base de l'angle calculé en cours de réglage (setup).
6.10.3.

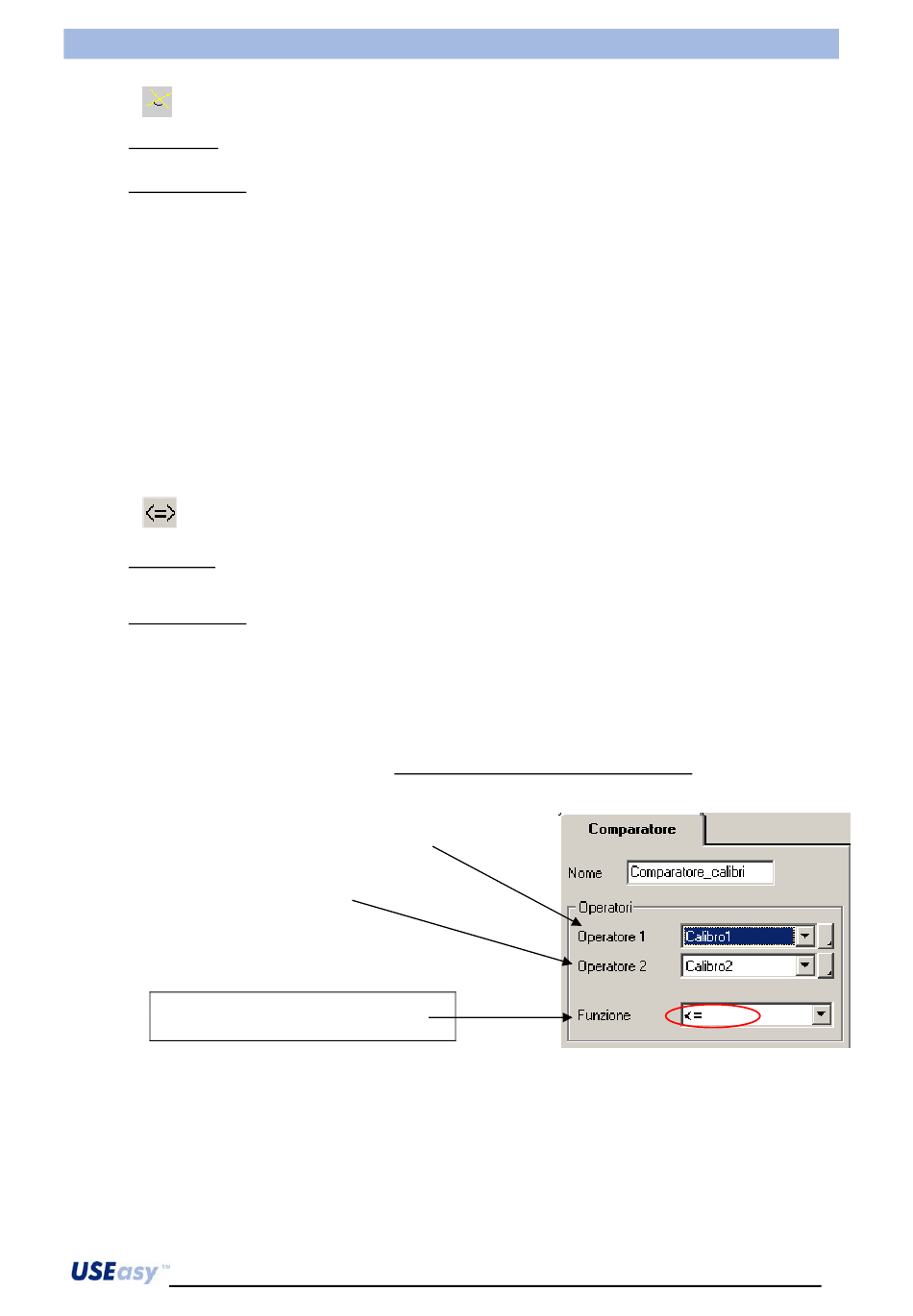

Description : L'outil Comparateur permet de comparer les résultats d'autres opérateurs (ex. calibre)
ou de valeurs numériques moyennant un contrôle par comparaison supérieure, inférieure ou égale.
Positionnement : il n'y a pas de positionnement graphique, il suffit de spécifier le nom des outils de
référence qu'on veut utiliser.
Paramètres :
Opérateur1 : premier outil/valeur numérique de référence.
Opérateur2 : second outil/valeur numérique de référence.
Fonction : fonction de comparaison de l'opérateur1 par rapport à l'opérateur2.
Opérateur de référence #2
Opérateur1 Fonction Opérateur2
Par exemple le comparateur peut être utilisé de la manière suivante :
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Angle
max:
valeur minimale / maximale admissible de l'angle mesuré.
Comparateur
Opérateur de référence #1
Fonction de comparaison
Calibre1 < Calibre2
Série SCS1
Non
réussite.
126
