Série SCS1
Vérification Partielle :
La case à cocher pour rendre active/inactive la lecture correcte de chaque caractère.
Si inactive, tous les caractères rangés en case doivent être exactement reconnus. Si active, il suffit
d'en reconnaître un nombre inférieur (voir prochain paragraphe).
Nombre Minimum :
En cas de vérification partielle activée, ce paramètre établit le nombre minimum de caractères
à reconnaître.
6.9.3.
OCR
Description : L'opérateur est en mesure de "lire" un texte écrit sur l'image.
La graphique le présente comme un rectangle à l'intérieur duquel s'effectue la recherche du texte.
Son fonctionnement est le même que celui de l'opérateur d'OCR rapide, il peut toutefois tourner de
manière arbitraire.
Les paramètres sont les mêmes que ceux de l'opérateur d'OCR rapide.
6.9.4.
OCV
Description : L'opérateur de OCV (optical character verification - vérification optique de caractère)
est susceptible de vérifier si le texte contenu dans chaque image est identique à celui de l'image de
référence.
Cet opérateur ne peut lire le texte que s'il est en ligne avec le système de vision ; il est toutefois
plus rapide que l'opérateur de ocr (reconnaissance optique de caractère) "normale".
6.9.5.
Matrix Decode (Décodeur Matriciel)
Description : L'opérateur est en mesure de "lire" dans l'image d'un code matriciel (Matrix Code) de
type ECC200 le code qui y est codé.
La graphique le présente comme un rectangle à l'intérieur duquel s'effectue la recherche du code
matriciel.
L'opérateur peut tout simplement lire le code (pour l'écrire, après coup, par exemple sur le port
série moyennant l'opérateur de la sortie série) ou comparer ce code avec un autre introduit par
l'utilisateur pour vérifier qu'ils sont identiques.
L'état de l'opérateur est "OK" si la lecture est correcte et si le code correspond à celui introduit par
l'utilisateur ; dans le cas contraire est "Fail" (échoué).

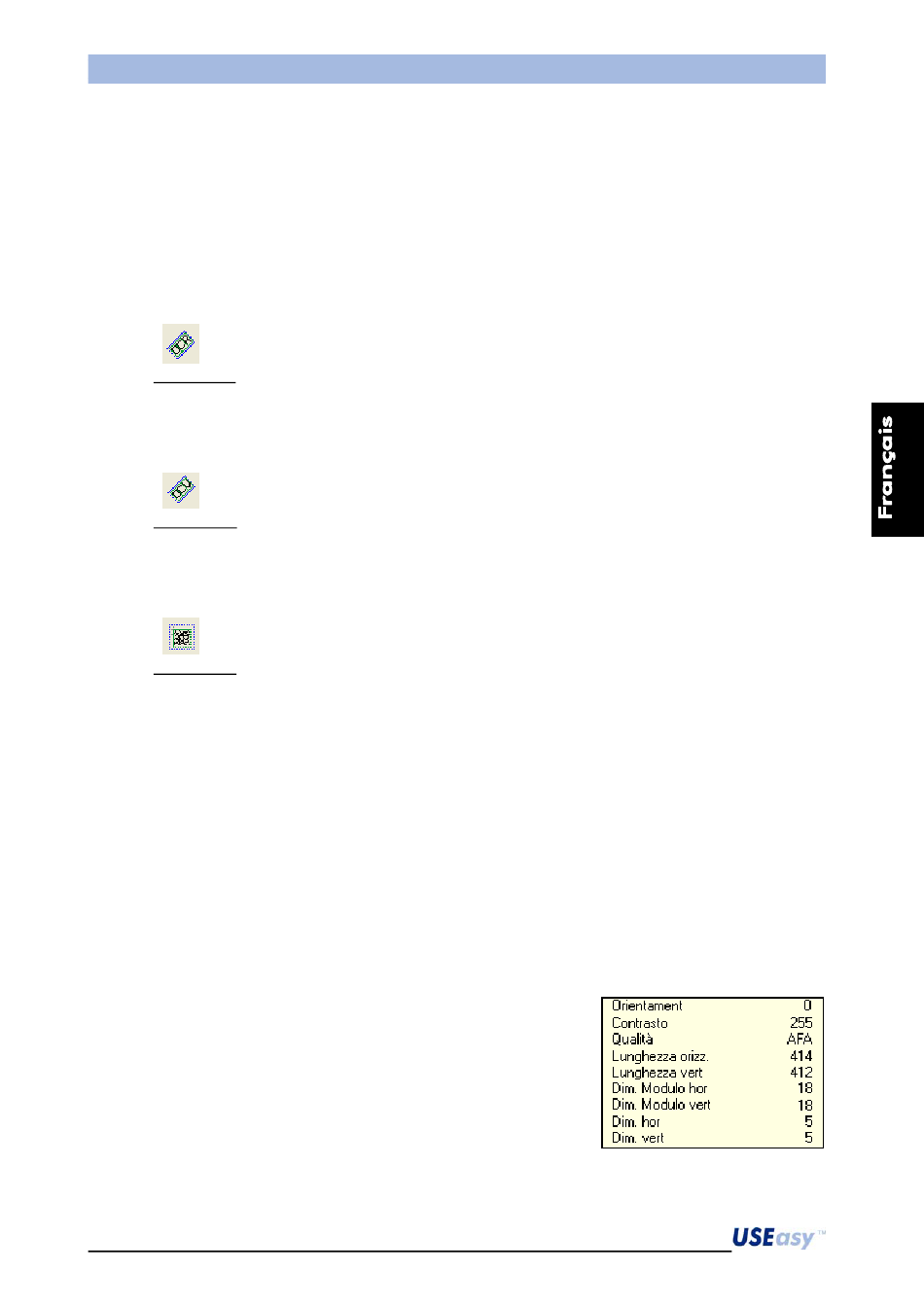

Les autres caractéristiques du code à barres sont calculées et peuvent être affichées en cliquant
sur le bouton de droite près du bord du code à barres :
Ces caractéristiques sont :
Orientation
Contraste
Qualité
Longueur horiz.
Longueur vert.
Dim. Module hor
Dim. Module
vert
Dim hor
Dim vert
119
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Orientation du code matriciel
Contraste du code matriciel
Qualité du code matriciel : lettre ABCDF: A
c'est la qualité la meilleure et F la pire.
(longueur horizontale en px du code)
(longueur verticale en px du code)
(dimension médiane du "module" du code.
Le module est chaque petit carré noir ou
blanc composant le matriciel)
(dimension médiane du "module" du code.
Le module est chaque petit carré noir ou
blanc composant le code matriciel)
(dimension en modules du code matriciel à
l'horizontale)
(dimension en modules du code matriciel à
la verticale)
