Manuel d'Instruction
6.5. Mode Trigger (Mode Déclencheur)
Pour des inspections d'objets en mouvements il faut définir les instants de capture des images pour
assurer la présence des objets à détecter dans la zone du cadrage le moment de la capture.
Afin d'assurer au mieux toute la flexibilité possible, le système dispose de trois modes différents de
déclenchement, dont l'utilisation doit être évaluée avec attention d'après les exigences de l'application
6.5.1.
Trigger Hardware (Déclencheur Matériel)
Le mode Déclencheur Matériel est un dispositif extérieur (ex.: cellule photo) qui livre au capteur le
signal, déterminant l'instant de la capture de l'image, et démarre donc le cycle d'inspection.
6.5.2.
L'utilisation du Mode Continu permet la réalisation à grande vitesse et sans interruption des
opérations de saisie et traitement. Le capteur saisit une image, la traite et, dès qu'il est prêt, en
capture une autre en répétant le cycle en continu. Le départ de la saisie de l'image en cours s'avère
en fin du cycle d'inspection précédent.
Le Mode Continu est très utile pour tester, grâce à l'utilisation du Mode Run, une inspection que l'on
vient de configurer, du fait qu'il assure le rafraîchissement constant des résultats obtenus
indépendamment du contenu d'informations des images saisies. Son utilisation doit, en tout état,
être pondérée avec attention, du fait que le nombre d'images capturées pas seconde est limité de la
durée de l'inspection en cours et les images elles-mêmes n'ont aucune relation avec la position où
se trouve l'objet qu'on veut contrôler, avec les retombées qui en découlent pour la fiabilité de
l'inspection.
6.5.3.
Le mode Déclencheur Logiciel prévoit l'introduction par voie graphique d'un outil logiciel démarrant
la capture d'une image.
En mode Déclencheur Logiciel le cycle de saisie et de traitement des images s'avère de manière
continue ainsi que dans le Mode Continu, toutefois avec une différence fondamentale : après saisie
de l'image, avant de passer au traitement complet, il y a la vérification si la condition établie du
Déclencheur Logiciel est respectée ou non.
La condition d'après laquelle on décide si traiter ou non est normalement liée à la position de l'objet
qu'on souhaite inspecter, de cette manière on empêche que des images non significatives soient
traitées, ce qui procure fiabilité à l'inspection tout en économisant le temps qui serait perdu pour
des traitements non-significatives.

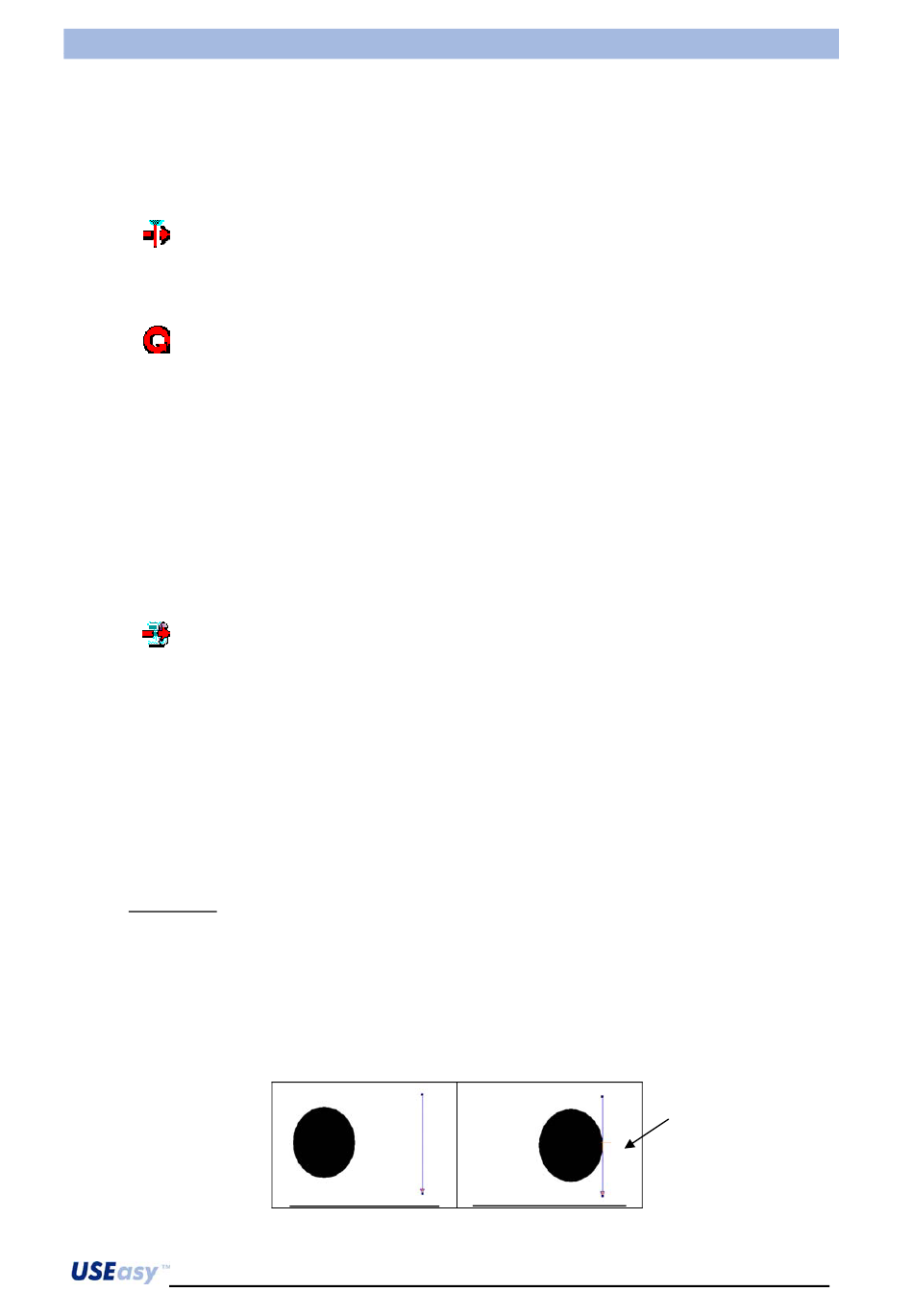

Description : Le Déclencheur Logiciel peut être comparé à une cellule photoélectrique sensible à
des variations de luminosité de l'image saisie par le capteur.
Le déclencheur logiciel est représenté à l'écran tel qu'une ligne en tirets, se terminant avec une
flèche qui identifie le sens du traitement. Cette ligne identifie également la portion d'image traitée
par l'outil.
La condition faisant déclencher le traitement est déterminée par une variation de la luminosité le
long de la ligne de traitement, due au passage des zones claires aux zones sombres de l'image ou
inversement. Cette condition est typiquement vérifiée au passage de l'objet à inspecter, pourvu qu'il
ait un contraste suffisant sur l'arrière plan.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Mode Continu
Trigger Software (Déclencheur Logiciel)
Série SCS1
Le moment du passage de
l'objet, le Déclencheur
Logiciel détecte la variation
d'intensité lumineuse due
au passage d'un arrière
plan clair à un objet sombre
76
