Série SCS1
6.7.6.
Description : le localisateur à intersection calcule le point d'intersection entre deux lignes droites.
Le localisateur dispose de deux opérateurs, à sélectionner parmi les outils utilisés pour les étapes
opérationnelles précédentes, qui fournissent les données nécessaires au calcul de l'intersection.
Pour qu'il soit sélectionné en tant qu'opérateur, un outil doit fournir comme résultats les
coordonnées d'un point et d'un angle. Le localisateur à intersection calcule l'angle entre les deux
droites passant par les points spécifiés des opérateurs et ayant une inclinaison égale à l'angle
spécifié.

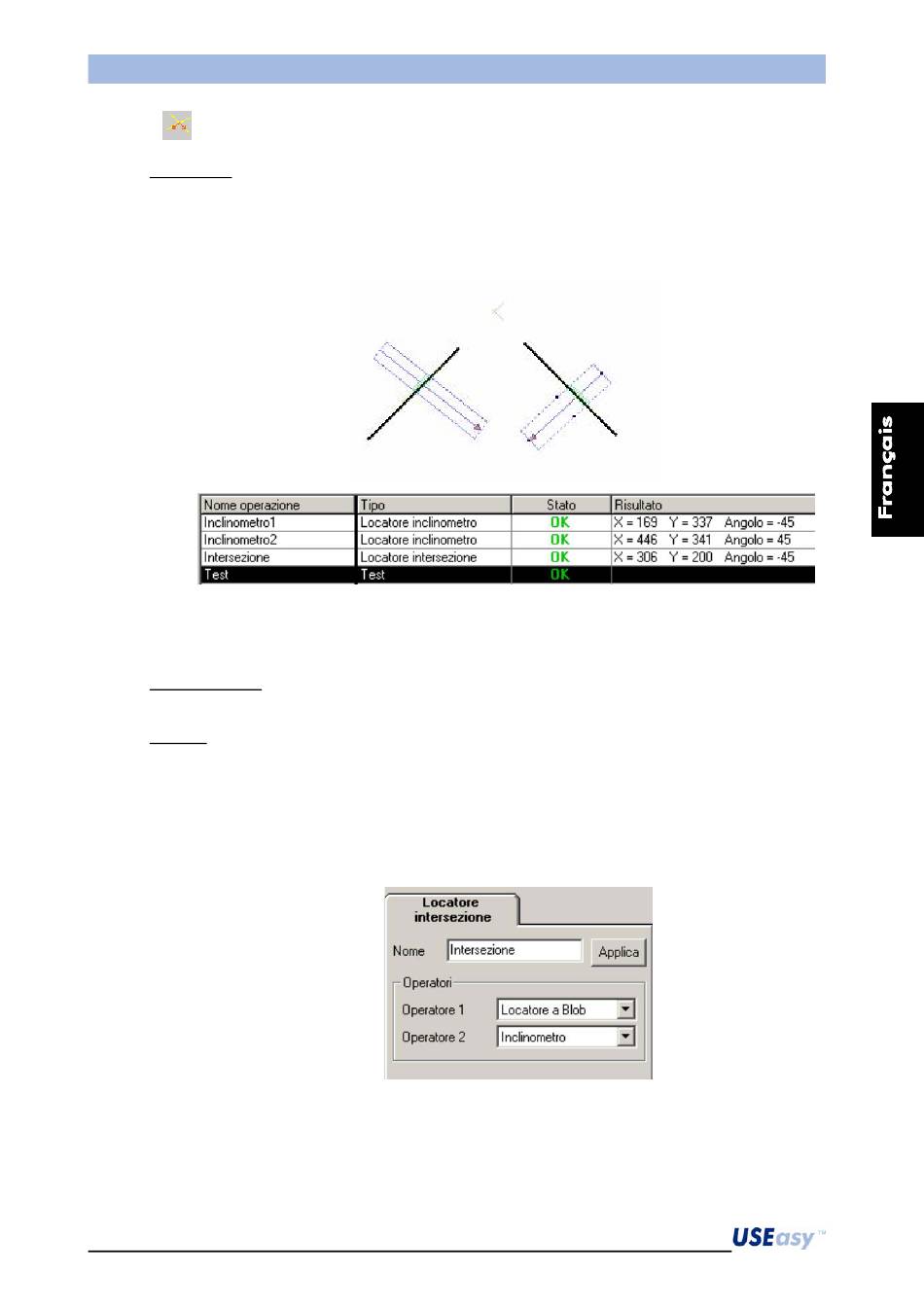

Exemple : le localisateur à intersection trouve le point d'intersection entre les droites
Positionnement : il n'y a pas de positionnement graphique de l'outil, il suffit de spécifier le nom des
deux opérateurs auxquels on se reporte.
Résultat :
Coordonnées point d'intersection ("X","Y")
- Représentation graphique du système de référence ayant origine au point d'intersection.
Inclinaison du système de référence relatif, égale à l'angle du premier opérateur ("Angle").
Paramètres
Seuls paramètres pouvant être spécifiés sont les identifiants des deux localisateurs de référence.
97
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Localisateur à Intersection
identifiées par les deux localisateurs inclinomètre
Manuel d'Instruction
