Série SCS1

13. ANNEXE B : OBJECTIFS

13.1. Montage C et montage CS

Le montage C diffère du montage CS uniquement par la distance focale, soit la distance de
l'épaulement de la bague de montage où se forme l'image : dans les montages C cette distance est
17.526 mm, dans les CS de 12,5 mm. Le filet et l'ouverture du montage sont par contre identiques.
Une caméra avec montage CS peut travailler bien sûr avec des objectifs à montage CS, mais
également avec des objectifs à montage C. Or, les objectifs à montage C forment l'image plus loin de
5 mm par rapport aux objectifs à montage CS, il suffit donc de mettre une cale d'espacement de 5 mm
entre l'épaulement du montage de la caméra et l'épaulement de montage de l'objectif pour rendre
compatible une caméra à montage CS avec un objectif à montage C.
Au contraire, les caméras à montage C ne peuvent travailler qu'avec des objectifs à montage C, et
non pas à montage CS.
Comportant une caméra à montage CS, le dispositif SCS1 assure la plus grande polyvalence dans le
choix de l'objectif.

13.2. Diaphragme et Mise au point

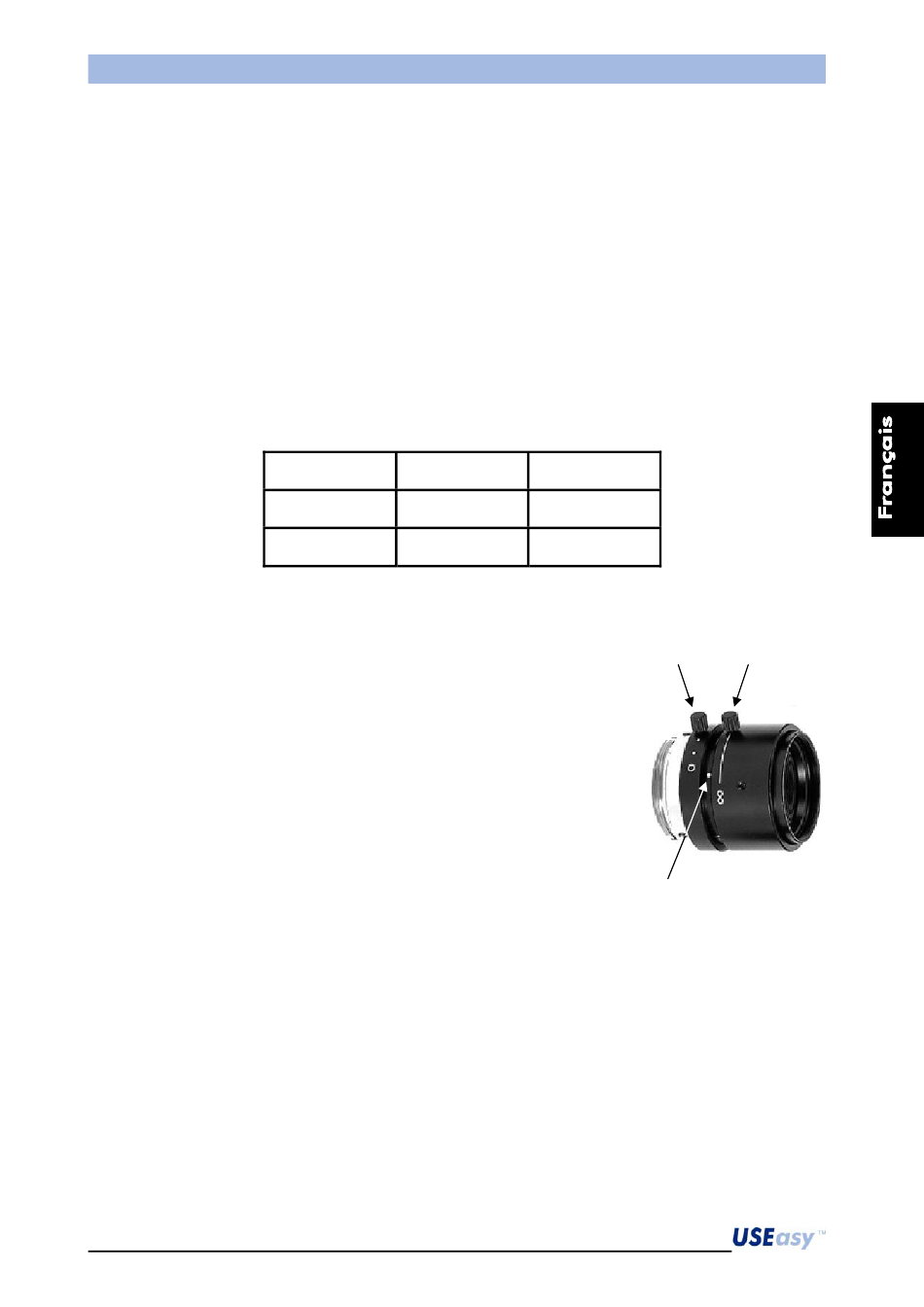

Les objectifs,
comportent deux bagues : l'une de réglage du diaphragme et l'autre
de mise au point.
Entre les deux bagues se trouve une marque blanche en tant que
point de repère.
La bague de mise au point est caractérisée par une inscription " near "
et le symbole "∞". En tournant la bague de sorte que l'inscription
near s'approche de la marque de repère on met progressivement au
point un plan plus près du capteur. En tournant de sorte que le
symbole ∞ s'approche de la marque on met au point à une distance
de plus en plus supérieure.
La bague réglant le diaphragme est caractérisée par les lettres "C" et "O". En tournant la bague de
sorte le O s'approche de la marque de répère, le diaphragme s'ouvre davantage, alors qu'en la
tournant de manière à en approcher le C, il se ferme. La lumière, qui passe par les lentilles lors de la
saisie de l'image, est d'autant plus importante que le diaphragme est plus ouvert, ce qui rend l'image
(a égalité de temps d'exposition) plus claire et lumineuse.
Il faut tenir compte que plus le diaphragme est ouvert et moins de profondeur du champ il en résulte.
175
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Caméra
montage C
Objectif à
montage C
Objectif à
montage CS
Tableau 2 compatibilité des montages différents
dont le SCS1 dispose en tant qu'accessoire,
à Caméra
montage CS
OK avec
OK
adaptateur
NON OK
Manuel d'Instruction
à
Diaphragme Mise au point
Marque de
repère
