Manuel d'Instruction
2. RACCORDEMENTS ELECTRIQUES

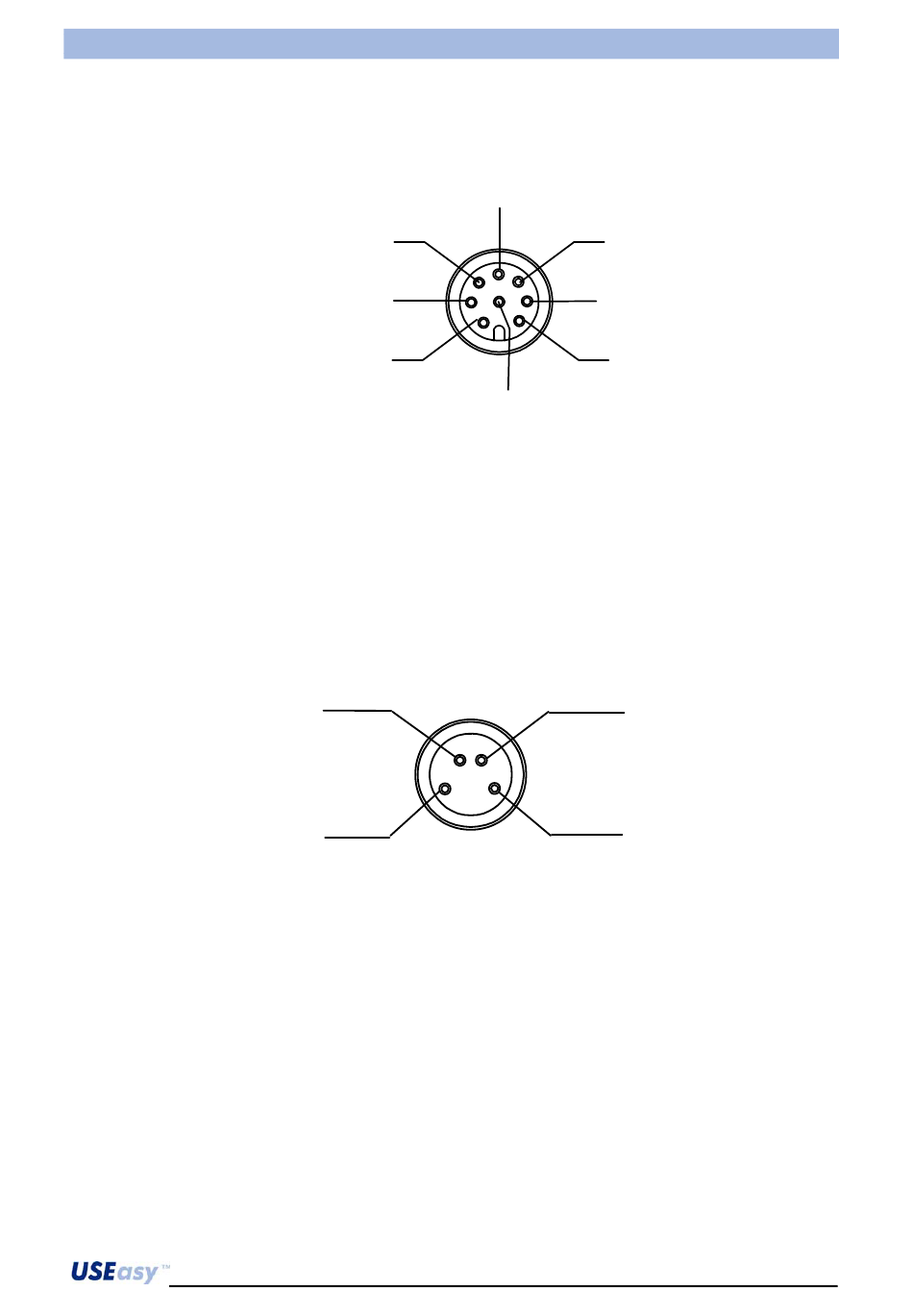

Connecteur M12
RS232 RX / RS485 + / ENTREE 2
RS232 TX / RS485 - / ENTREE 1
1 = blanc
2 = brun
3 = vert
4 = jaune
5 = gris
6 = rose
7 = bleu
8 = rouge
Connecteur M8
1 = brun
2 = blanc
3 = bleu
4 = noir
Connecteur RJ45
Connecteur utilisé pour les communications entre capteur et PC via réseau Ethernet 10/100 Mbps.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
GND
= RS232 TX / RS485 - / Entrée 1
= Alimentation 24 Vcc
= Entrée configurable
= SORTIE 1
= SORTIE 2
= RS232 RX / RS485 - / Entrée 2
= GND
= Entrée pour signal trigger extérieur
strobe
GND
= 24 Vcc
= Non relié
= GND
= Signal de Strobe TTL
SORTIE 2 ;
5
6
4
7
3
2
1
8
Trigger extérieur
N.F.
2
4
+24 Vcc
1
3
Série SCS1
SORTIE 1
ENTREE
CONFIGURABLE
+24 Vcc
4
