Manuel d'Instruction
SCS1 avec entrées numériques additionnelles : les broches 1 et 6 sont utilisées en tant qu'entrées
-
numériques additionnelles ayant la tâche de sélectionner une inspection bien précise d'entre les
quatre pouvant être stockées sur le capteur

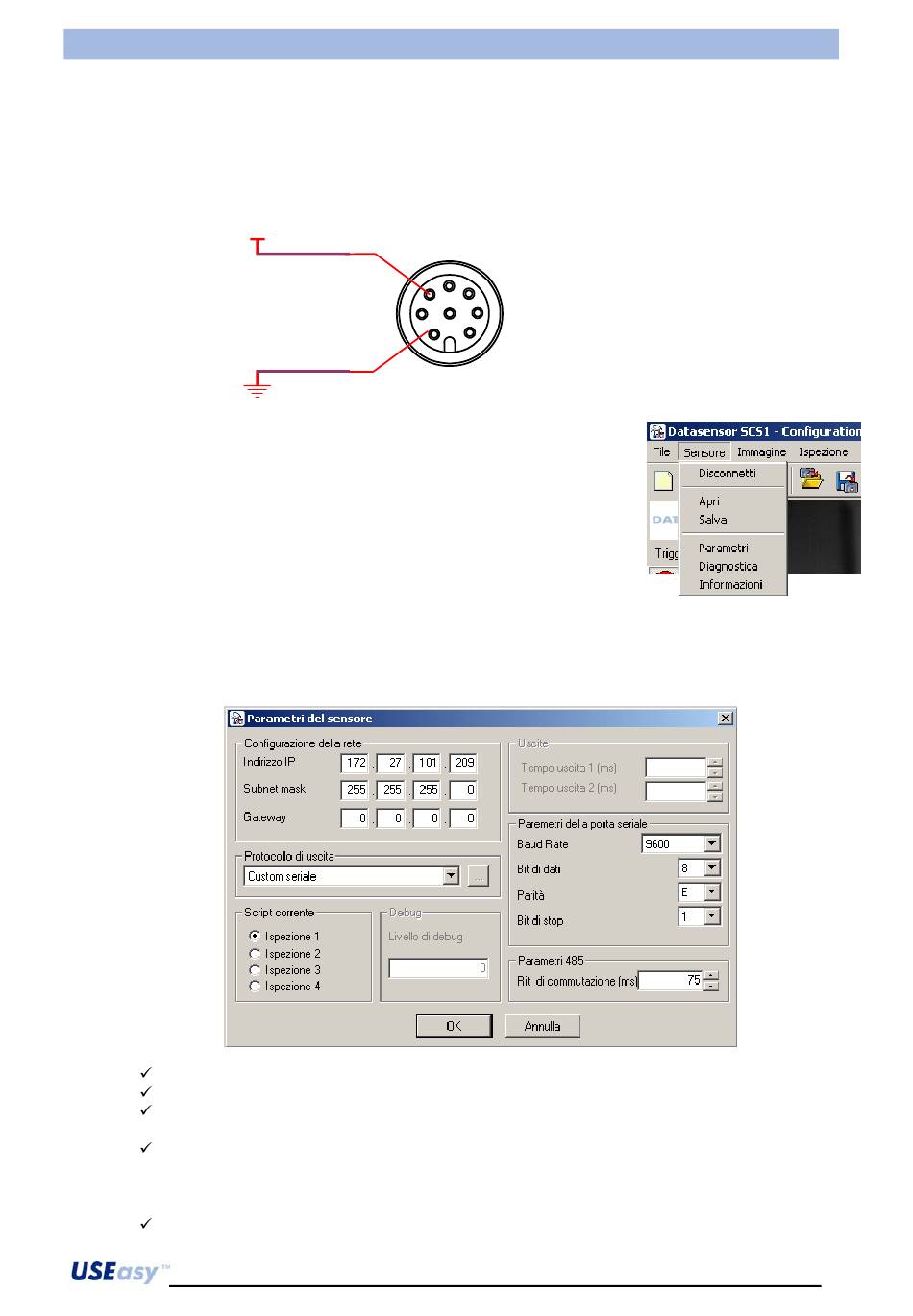

La figure présente l'une des 4 configurations possibles des entrées :
7.4. Paramètres de communication série du capteur
Les paramètres de communication série du capteur doivent être
configurés via l'interface graphique SCS1. S'assurer que le PC et le
capteur sont connectés et sélectionner la rubrique "Paramètres" au
menu "Capteur":
La fenêtre qui s'affiche permet, en plus d'autres options, de configurer les paramètres du capteur pour
la communication série.
On peut faire ce réglage aussi bien pour le port série RS232 que pour le port série RS485 :
Baud Rate : vitesse de transmission en bit/s (1200 ÷ 115200 bit/s).
Nombre de bits de données : nombre de bits composant un mot (7,8 bit).
Le type de parité utilisé : bit optionnel utilisé pour la vérification de l'intégrité d'un mot
transmis (pair, impair, néant).
Le nombre de bits d'arrêt : nombre de bits utilisés pour séparer deux mots consécutifs (1,2
bit).
Uniquement pour le port série RS485 on peut introduire un
Retard de commutation : retard de commutation de la direction de communication tx/rx ou
rx/tx
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
24 V
7
GND
5
6
4
3
2
1
8
Série SCS1
138
