Série SCS1

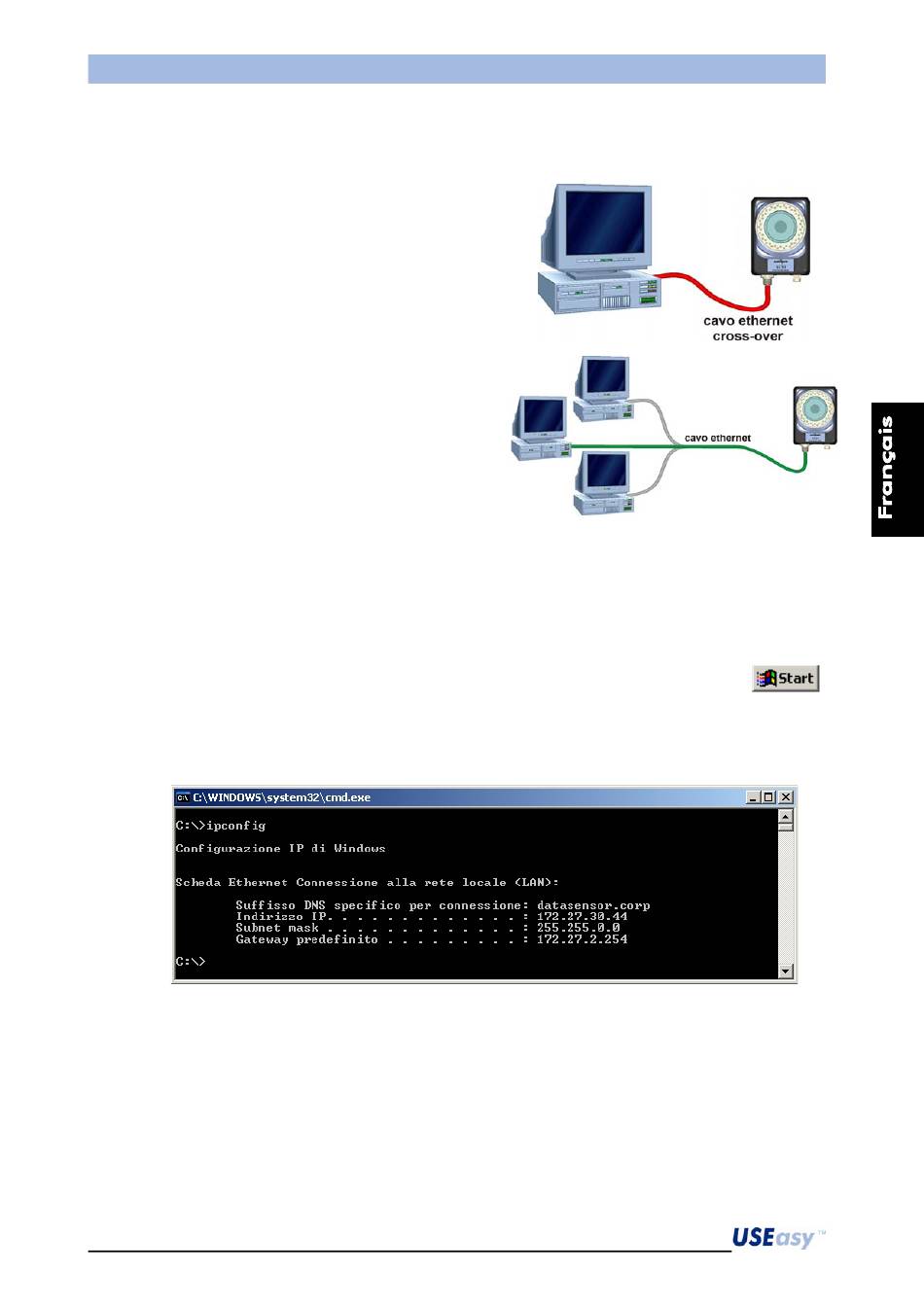

La connexion entre PC et capteur peut s'effectuer aussi bien de manière directe que via un réseau
local (LAN).
3.3.3.
Connexion directe
Si l'on souhaite connecter le PC directement au
capteur, il faut utiliser un câble Ethernet inverseur
(avec des fils Tx et Rx croisés) et configurer les
adresses IP se rattachant au capteur et au PC.
3.3.4.
Connexion via un réseau local (LAN)
Si la connexion entre PC et capteur s'effectue via un
réseau local, il faut utiliser un câble Ethernet
traditionnel et faire en sorte que l'adresse du capteur
résulte compatible avec le réseau préexistant.
Si le PC et le capteur sont directement connectés,
l'utilisateur dispose d'amples échelons de liberté
dans la configuration de l'adresse IP. Si, par contre, on veut connecter le PC à un capteur en utilisant
un réseau local LAN, il y a des contraintes intrinsèques à respecter pour ce qui est de la configuration
déjà existante du réseau lui-même.
C'est la raison pour laquelle on peut varier l'adresse du capteur via la boîte à boutons, de sorte que le
système soit plus flexible.
Si l'on ne connaît pas l'adresse IP du PC, on peut y remonter facilement suivant les marches ci-
dessous :
1. ouvrir une fenêtre du système d'exploitation sur disque DOS (au menu
Windows choisir "Exécuter", taper "cmd" et cliquer sur OK)
2. taper "ipconfig"
3. appuyer sur Envoi.
Toutes les information nécessaires vont s'afficher (Figure 7)
11
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Figure 7
