Manuel d'Instruction
6. INTERFACE GRAPHIQUE SCS1

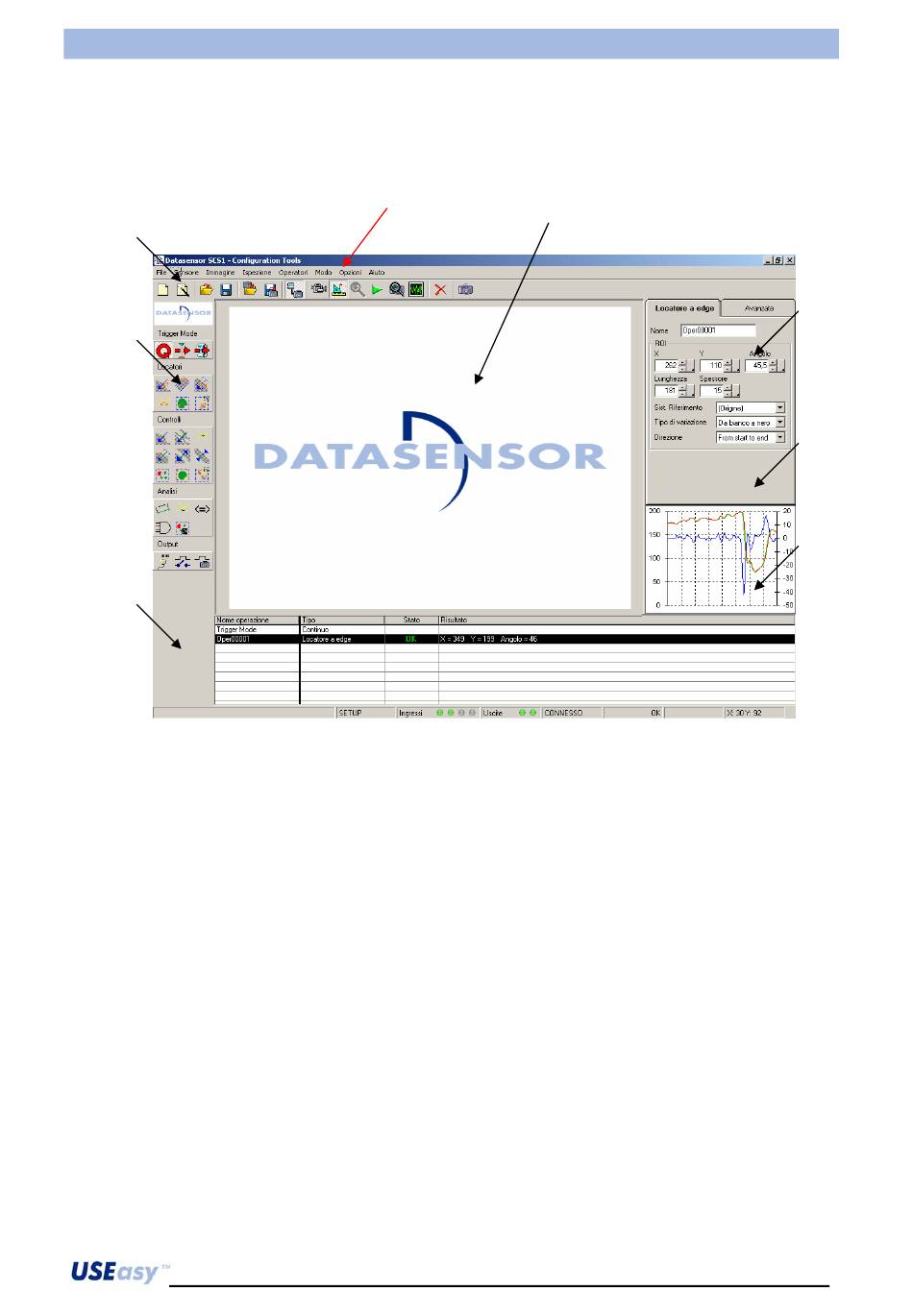

L'Interface Graphique SCS1 permet la configuration du capteur via un PC. La figure ci-dessous
représente la page-écran principale de l'interface.
Barre
d'outils
(Toolbar)
Boîte à
outils
(Toolbox)
Barre
d'état
La page-écran principale se compose des pavés ci-dessous :
Menu principal : comprend toutes les opérations de gestion du programme reparties en catégories.
Barre d'outils : comporte sous forme de bouton les fonctions du menu utilisées le plus souvent.
La barre d'outils est prédéfinie et donc non programmable par l'utilisateur.
Boîte à outils : secteur de l'écran où sont situés - sous forme de boutons, avec des touches carrées
pourvues d'icône - les outils disponibles pour le traitement de l'image (Tool), repartis par catégorie
(Déclencheur, Localisateurs, Contrôles, Analyses, Sortie).
Image : fenêtre où sont visualisées les images saisies par le capteur. Comme le mode off-line est aussi
prévu (système de vision et PC non connectés), les images affichées peuvent également être chargées
par PC.
Barre d'état : pavé comportant quelques informations générales telles que l'état du système en cours,
l'état de l'outil choisi et les coordonnées du point sur lequel est situé le curseur.
Etapes opérationnelles : ce tableau comporte toutes les étapes opérationnelles constituant une
inspection. Pour chaque étape opérationnelle le nom de l'outil, le type d'outil, l'état de l'opération
effectuée (OK/Non-réussite/Erreur) et le résultat numérique sont mis en valeur.
Paramètres : pavé contenant les paramètres relatifs à l'outil choisi (durant la configuration - Setup) ou
relatifs à la mise au point et à la saisie de l'image de référence (en mode Live).
Graphe : le graphe figurant en bas à droite représente l'allure de l'intensité lumineuse et de sa dérivée
relativement à l'outil choisi.
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Menu Principal
(Main Menu)
Série SCS1
Paramètres
Graphe
Liste des
Opérations
58
