Série SCS1

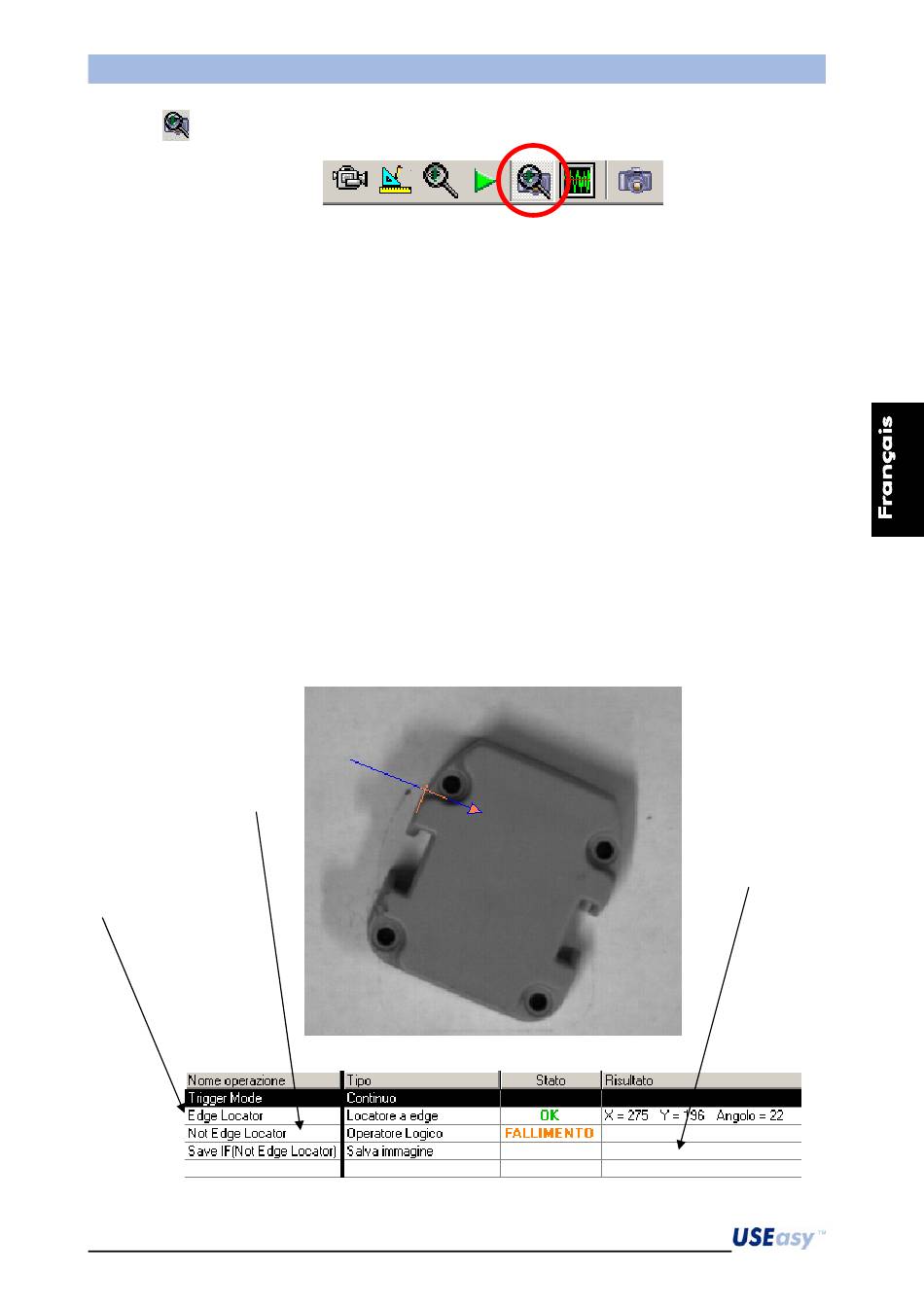

6.2.5.
Mode permettant d'analyser la dernière image capturée et traitée en cours d'inspection.
Il est possible d'utiliser cet outil dans deux modes différents :
1. Premier mode :
Est le même mode que le Mode Test, il faut donc prérégler une inspection, de manière explicite,
pour l'enregistrement des images ainsi qu'il est décrit sous points 1 et 2 de la section 6.2.3
concernant le Mode Test.
2. Second Mode :
Dans ce second mode on utilise l'outil Enregistrer Image (voir section 6.11.3). Par l'entremise de
l'outil Enregistrer Image il est donc possible de faire enregistrer l'image, en cours de saisie et de
traitement, à une inspection, d'après l'état d'un opérateur. Par exemple si l'on configure l'outil
Enregistrer Image de sorte qu'il enregistre l'image lorsque un outil ne détecte pas sa normale
condition d'utilisation, soit qu'il se met en NON-REUSSITE, on pourra, lors d'une connexion
successive au capteur, contrôler l'image de la dernière inspection, ayant mis l'opérateur spécifique
en condition d'erreur, en appuyant sur le bouton du Mode Test par système de vision.
Voici un exemple explicatif :
1. Prérégler une inspection (même sans enregistrement des images) au menu Avancées du mode
Live avec un opérateur de localisation ou de contrôle. Si l'on veut (comme dans cet exemple)
que l'image ne soit enregistrée que lorsque l'opérateur choisi se met en non-reussite, il faudra
utiliser également un opérateur logique pour faire le non de l'état de l'opérateur ci-dessus.
Opérateur logique
pour le non de l'état
du localisateur de
frontières (edge
locator)
Opérateur
gérant
l'enregistrement
des images
65
AUDIN - 8, avenue de la malle - 51370 Saint Brice Courcelles - Tel : 03.26.04.20.21 - Fax : 03.26.04.28.20 - Web : http: www.audin.fr - Email : info@audin.fr
Mode Test par système de vision
Manuel d'Instruction
Opérateur
d'enregistrement
des images
