INSTALLATION DE LA FOX 36

Les fourches FOX 36 doivent être installées par un mécanicien cycliste professionnel. Les fourches mal installées sont dangereuses ; elles peuvent
vous faire perdre le contrôle de votre vélo, ce qui vous exposerait à des risques de blessures graves, voire fatales.
1. Retirez la fourche existante du vélo. Retirez la bague de couronne de la fourche. Mesurez la longueur du tube de direction de la fourche existante.
Reportez cette mesure sur le tube de direction de la fourche FOX 36. Référez-vous aux instructions du fabricant concernant la potence pour vous
assurer que sa surface de serrage sera suffisamment importante. S'il s'avérait nécessaire de couper le tube de direction, vérifiez vos mesures plutôt
deux fois qu'une et ne coupez qu'une seule fois. Il est conseillé de couper le tube de direction à l'aide d'un guide de coupe.
SI LE TUBE DE DIRECTION EST ÉRAFLÉ OU ENTAILLÉ, IL CONVIENT DE REMPLACER
L'ASSEMBLAGE COURONNE/TUBE DE DIRECTION/TUBE SUPÉRIEUR. UN TUBE DE
DIRECTION COMPORTANT DES ÉRAFLURES OU DES ENTAILLES RISQUERAIT DE DÉFAILLIR
PRÉMATURÉMENT ENTRAÎNANT UNE PERTE DE CONTRÔLE DU VÉLO, CE QUI VOUS
EXPOSERAIT À DES RISQUES DE BLESSURES GRAVES, VOIRE FATALES.
2. Placez la bague de couronne fermement contre le haut de la couronne à l'aide d'un outil de montage approprié. Placez l'écrou étoile fileté dans
le tube de direction à l'aide d'un outil de montage approprié.
3. Installez la fourche sur le vélo. Installez la potence, le capuchon de la potence et le boulon M6 du capuchon de la potence sur le vélo. Serrez légère-
ment le boulon du capuchon de la potence afin que la fourche puisse bouger librement sans frottement et sans jeu.

DIMENSIONS DES PNEUS

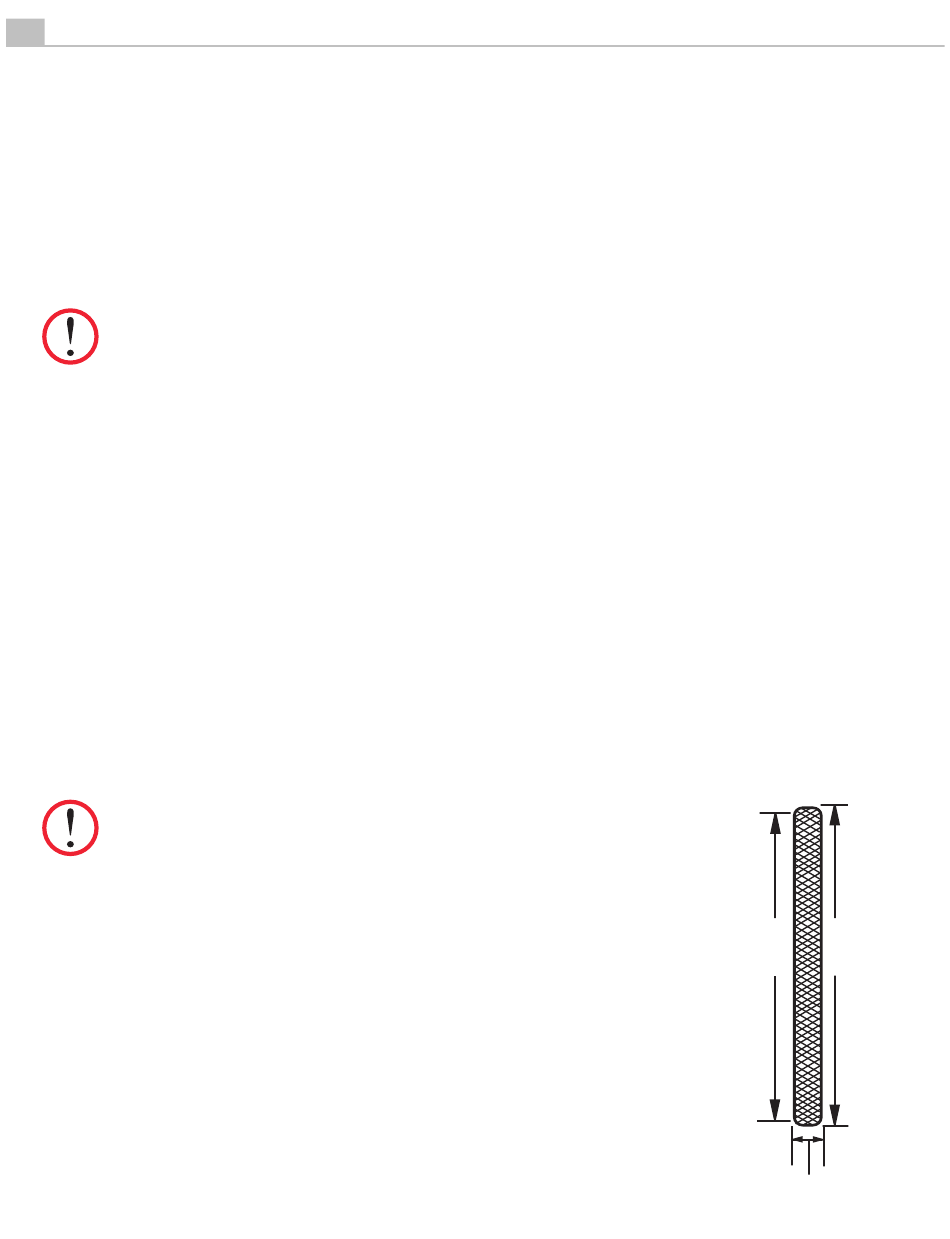

4. la FOX 36 est compatible avec des pneus pouvant aller jusqu'à une largeur de 2,8 pouces(71 mm). La méthode suivante vous permettra de vérifier
que le dégagement est suffisant pour les pneus dont les dimensions dépassent 26 po x 2,6 po. Montez et gonflez le pneu sur la jante, puis notez
les trois mesures suivantes :
Diamètre maximal au sommet du pneu =
Diamètre maximal au bord du pneu=
Largeur maximale du pneu =
N'UTILISEZ PAS DE PNEU DONT L'UNE DES DIMENSIONS DÉPASSERAIT
LES MESURES INDIQUÉES CI-DESSUS. L'UTILISATION DE PNEUS
DÉPASSANT LES DIMENSIONS CI-DESSUS EST DÉCONSEILLÉE ET
POURRAIT ENTRAÎNER DES BLESSURES GRAVES, VOIRE FATALES.
5. Installation de la roue avant :
a. Dévissez les quatre boulons de pincement de l'axe sur le bras inférieur avec une clé hexagonale
de 5 mm.
b. Avec une clé hexagonale de 5 mm, tournez dans le sens inverse des aiguilles d'une montre
pour dévisser et retirer l'axe.
c. Installez la roue avant sur les pattes, et l'axe sur le bras inférieur.
d. À l'aide d'une clé hexagonale de 5 mm, tournez dans le sens des aiguilles d'une montre et
serrez légèrement l'axe sur le bras inférieur à un couple de 215 N-cm.
e. Serrez les deux boulons de pincement de la patte gauche à un couple de 215 N-cm.
f. Comprimez la fourche sur le vélo une ou deux fois pour laisser le côté droit de la patte flotter
et se placer dans son point de faible friction. Serrez les deux boulons de pincement de la
patte droite à un couple de 215 N-cm.
2006 FOX 36 OWNER'S MANUAL | P/N: 605-00-045
694 mm = 27.3 inch
670 mm = 26.4 inch
71 mm = 2.80 inch
Diamètre Diamètre maxi-
maximal au mal au sommet
bord du pneu du pneu
Largeur du pneu
