6. Alignement du guidon et serrage des boulons de la potence : placez le vélo sur le sol et asseyez-vous dessus pour aligner le guidon par rapport à la
roue avant. Serrez les boulons de pincement de la potence et les attaches selon les spécifications du fabricant de la potence. Vérifiez que les boulons
de pincement du guidon sont serrés au couple recommandé dans les spécifications du fabricant de la potence.
INSTALLATION DES FREINS À DISQUE
7. Installation des freins à disque : les freins à disque de la FOX 36 utilisent le schéma de fixation XC international. Ce schéma convient uniquement
aux freins à disque dont la taille des rotors est comprise entre 160 mm et 205 mm. La FOX 36 peut être utilisée avec des systèmes de freins XC ou DH
mécaniques ou hydrauliques.
NE MODIFIEZ JAMAIS LE BRAS INFÉRIEUR ET N'UTILISEZ PAS DES FREINS SUR JANTE DE TYPE
CANTILEVER.
Le schéma de fixation du disque de la FOX 36 requiert :
Pour être utilisé avec un rotor de taille XC (dont le diamètre
extérieur est compris entre mm 160 et 180 mm) :
- Étrier XC
- Monture d'étrier XC pour schéma de montage XC international
a. Installez le système de freins à disque DH selon les spécifications du fabricant du frein à disque. Veillez à serrer l'ensemble des attaches et boulons selon
les recommandations du fabricant. Consultez le manuel accompagnant vos freins à disque pour prendre connaissance des procédures d'installation
adéquates. Il est conseillé d'installer des patins de frein à disque NEUFS pour que l'alignement soit correct et pour minimiser le frottement. Testez les
freins en terrain plat afin de vous assurer de leur bon fonctionnement avant de rouler sur les pistes.
b. Acheminez le flexible du frein (pour freins à disque hydrauliques) ou la gaine du câble de frein (pour freins à disque mécaniques) à partir de l'étrier, en
direction de l'intérieur du bras inférieur et à travers le guide du flexible de frein fourni. Assemblez les pièces du guide du flexible de frein FOX comme
indiqué aux schémas ci-dessous. Coupez le flexible de frein ou la gaine du câble de frein à la bonne longueur et procédez à l'assemblage des freins à
disque conformément aux spécifications du fabricant. Serrez la vis du guide du flexible de frein avec une clé hexagonale de 2,5 mm à un couple de 90
N-cm.

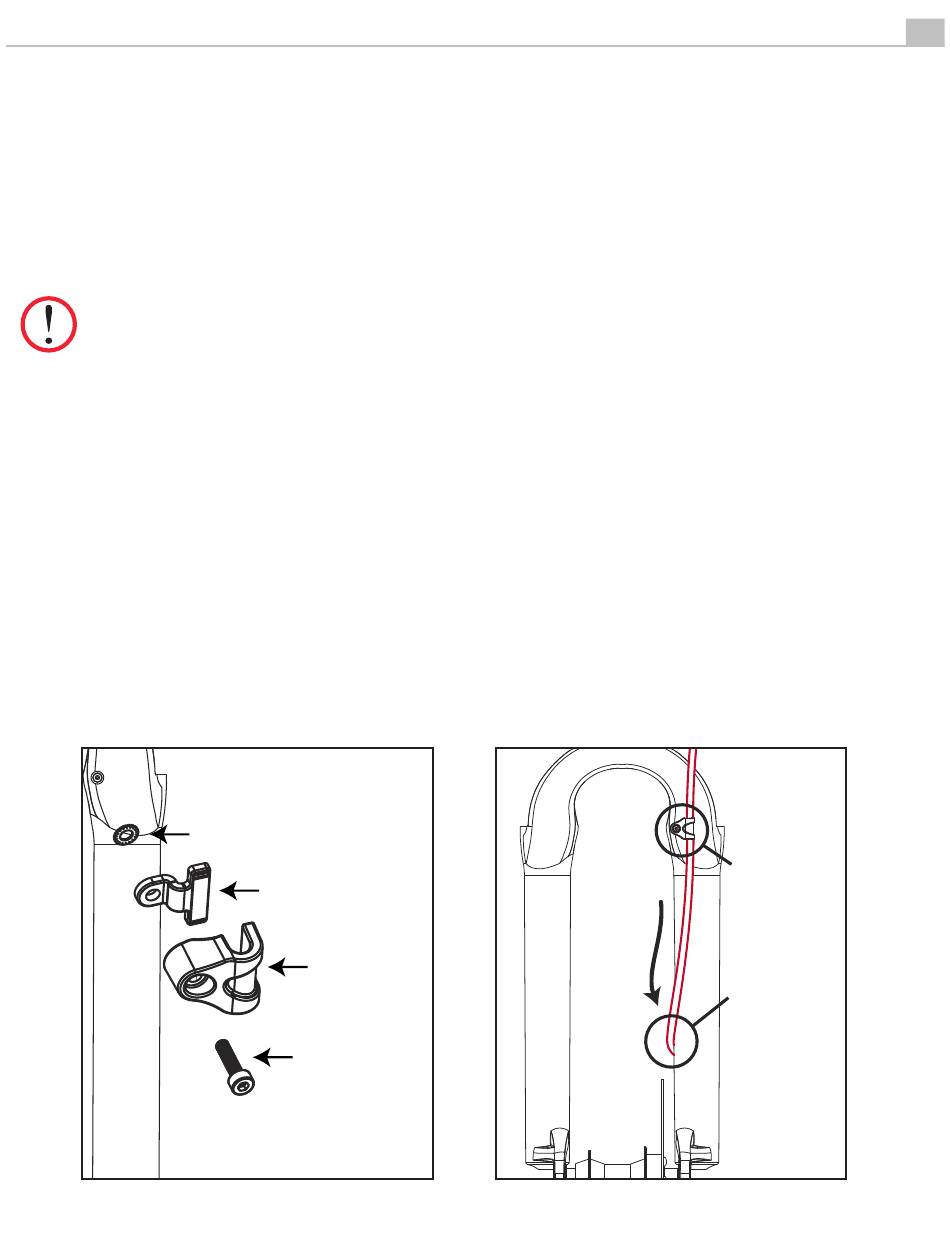

Rondelle striée M3
Orientation des pièces du guide du flexible de frein à disque
Plaque-guide du
flexible de frein à disque
Guide du flexible
de frein à disque
Vis M3 x 12
(serrée à un
couple de
90 N-cm)
Pour être utilisé avec un rotor de taille DH (dont le diamètre extérieur est
OU
compris entre 200 mm et 205 mm) :
- Étrier XC
- Monture d'étrier DH pour schéma de montage XC international
Acheminement du guide du flexible du frein à disque
Faites passer le
flexible du frein
par le guide du
flexible du frein
à disque
Acheminez le
flexible du frein
à disque en
direction de
l'intérieur du
bras inférieur
P/N: 605-00-045 | 2006 FOX 36 OWNER'S MANUAL
25
