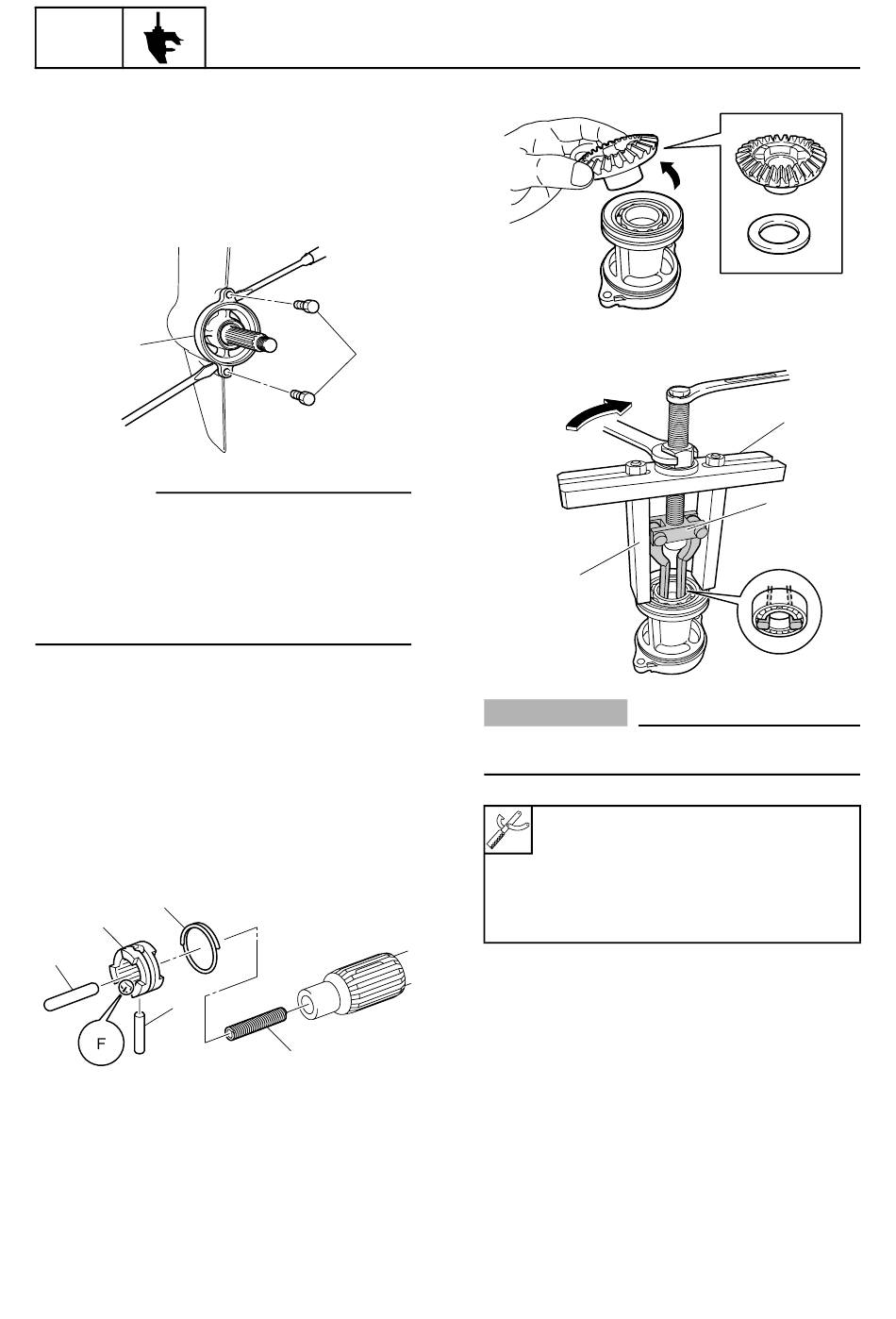

Dépose de l'ensemble boîtier d'arbre
d'hélice
Déposez les boulons 1 du boîtier d'arbre
1.
d'hélice.
2. Déposez l'ensemble boîtier d'arbre d'hélice
2.
2
REMARQUE:
• Insérez deux tournevis à tête plate entre
l'ensemble boîtier d'arbre d'hélice et le carter
inférieur pour l'ouvrir.
• Si l'ensemble boîtier d'arbre d'hélice reste fixé
au carter inférieur, utilisez les outils d'entretien
spéciaux. Reportez-vous à la section "Jeu
d'entre dents" (6-17).
Démontage de l'ensemble arbre d'hélice
Déposez le poussoir d'inverseur 1 de l'arbre
1.
d'hélice.
2. Déposez le ressort de clavette de crabot 2,
puis déposez la clavette de crabot 3 et
l'embrayage à crabots 4.
Ôtez le ressort 5 de l'arbre d'hélice.
3.
2
4
1
3
Démontage de l'ensemble boîtier
d'arbre d'hélice
1. Déposez le pignon de marche arrière et les
cales.
6-7
Embase
1
S6AU6009
5
S6AU6011
6
2. Déposez le roulement à billes.
3
6
ATTENTION:
Ne réutilisez pas le roulement, remplacez-le
toujours par un neuf.
Plaque de guide de butée 1:
90890-06501
Ensemble extracteur de roulement 2:
90890-06535
Support de guide de butée 3:
90890-06538
3. Déposez les joints SPI et la bague.
6
S6AU6012
1
2
S6AU6014
6AU3K21
