Conoscenza Della Macchina - RCM BIT 391CB Utilisation Et Entretien

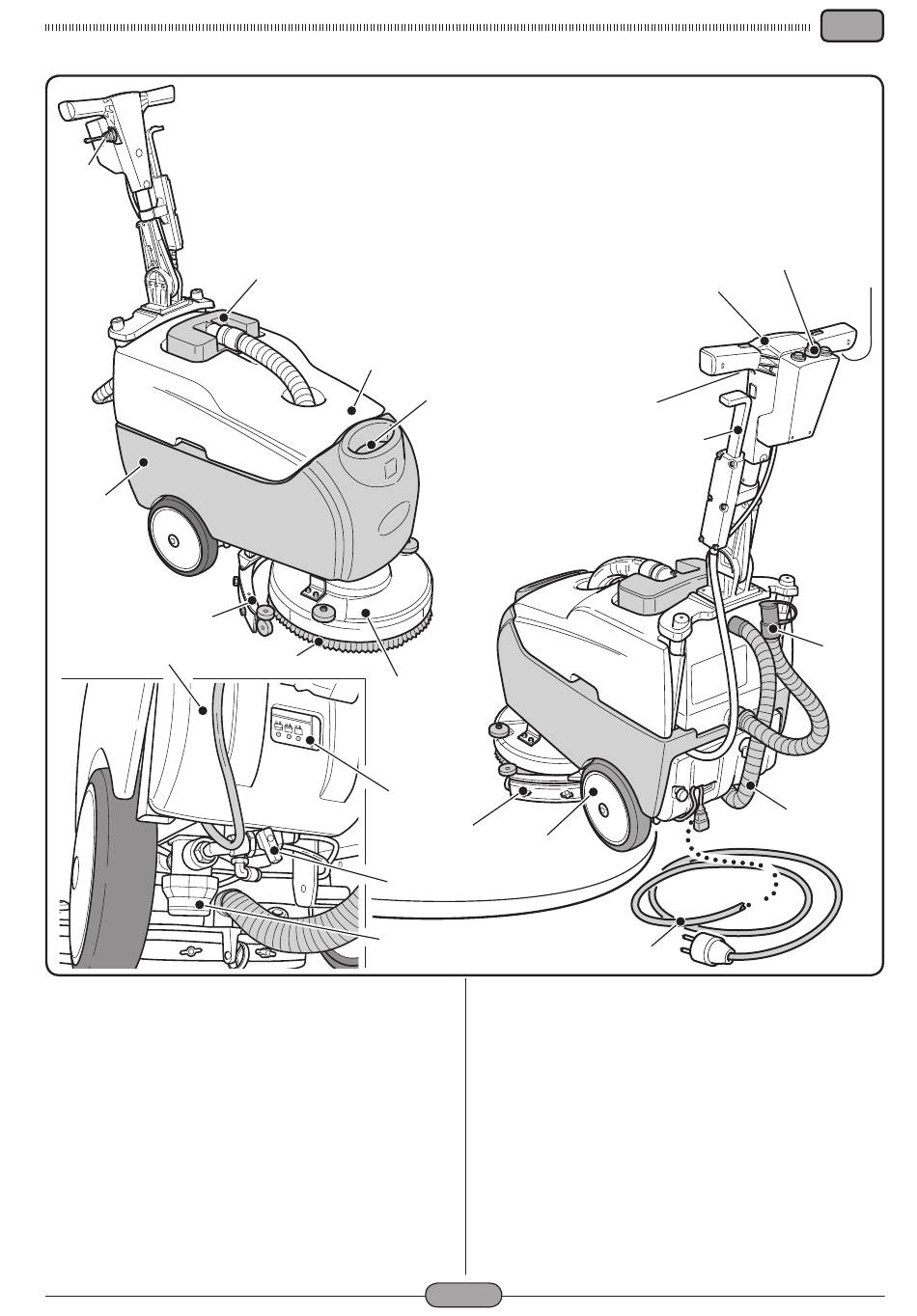

5.1 CONOSCENZA DELLA MACCHINA

5
9
14
17
1) Maniglione di guida.
2) Cruscotto comandi.
3) Leva azionamento tergipavimento.
4) Leve avviamento rotazione spazzole e/o
erogazione acqua.
5) Leva rotazione posizione maniglione.
6) Serbatoio acqua di recupero.
7) Coperchio serbatoio acqua di recupero.
8) Cavo alimentazione (solo per versione
E).
9) Serbatoio acqua pulita.
10) Apertura carico acqua pulita.
7
6
10
13
12
18
19
20
14
11
11) Ruote.
12) Flangia rotazione spazzola.
13) Spazzola.
14) Tergipavimento.
15) Tubo scarico acqua di recupero.
16) Tubo aspirazione acqua tergipavimento
17) Caricabatterie (solo per versione BC).
18) Indicatore di carica batterie (solo per ver-
sione BC).
19) Rubinetto regolazione acqua.
20) Filtro acqua.
I - 11
(Fig. 7)
2
1
4
3
16
8
IT
4
15
Fig. 7
